DOLPHIN LA 3809 A
Die Busch DOLPHIN LA 3809 A ist eine Liquid ring vacuum pump mit einem Nominal pumping speed von 3600 m³/h (50 Hz) bzw. 3800 m³/h (60 Hz) und einem Ultimate pressure von 130 mbar. Ehrler & Beck berät zu Auswahl und Service.
Request a quote for this product Read more
- Pumping speed 3,600 m³/h 50 Hz 3,800 m³/h 60 Hz
- Ultimate pressure 130 mbar
- Rated motor power 75 kW 50 Hz 90 kW 60 Hz
Busch DOLPHIN LA 3809 A – Liquid ring vacuum pump
Die Busch DOLPHIN LA 3809 A ist eine Liquid ring vacuum pump. Das Nominal pumping speed beträgt 3600 m³/h (50 Hz) bzw. 3800 m³/h (60 Hz), der Ultimate pressure 130 mbar. Rated motor power 75 kW (50 Hz) bzw. 90 kW (60 Hz).Features
- Robust: bewährte, einstufige Bauweise
- Zuverlässig: sehr hohe Dampf- und Partikelverträglichkeit
- Flexibel: Materials von Grauguss (EN-GJL-200) über verschiedene Edelstähle bis Titan, ATEX-Version (Kat. 1(i)/2(o) IIC T5), verschiedene Betriebsflüssigkeiten, Betrieb als Verdichter möglich
Typical applications
Busch nennt: Biogas-Handling (Umwälzung); Chemie (Verpacken, Filtration, Entgasung, Destillation, Lösemittelrückgewinnung u. a.); Süßwaren (Anderer Überzug, Pneumatische Förderung, Aus- und Umformung u. a.); Molkereiprodukte (Käseherstellung – Vakuumkammern für Käse, Käseherstellung – Pneumatische Förderung, Käseherstellung – Käsetürme u. a.); Fischzucht (Rückhaltevakuum zum Filetieren, Fischmehlimprägnierung, Pneumatischer Transport von Lebendfisch); Metallurgie (Stahlentgasung); Öl und Gas (Rohöldestillation, Fackelgasrückgewinnung, Dampfrückgewinnung u. a.); Verpackung (Flüssigkeitsverpacken); Pharmazeutik und Biotechnologie (Destillation, Lösemittelrückgewinnung, Filtration, Entgasung, Verdampfung, Trocknung u. a.); Kunststoffverarbeitung (Pyrolyse, Profilkalibrierung); Abwasseraufbereitung (Belüftungsprozess); Holzbearbeitung (Imprägnieren).Accessories and versions
- Offener oder geschlossener Flüssigkeitskreislauf
- Flüssigkeitsabscheider
- Kavitationsschutz
- Wärmetauscher
- Gasstrahler
- Große Auswahl an Motoren
- Rückschlagventile
- Vakuumbegrenzungsventile
- ATEX – für sicheren Betrieb in explosionsgefährdeten Bereichen
Advice and service
Ehrler & Beck advises on selection, accessories and service.| Pumping speed 50Hz | 3,600 |
|---|---|
| Pumping speed 60Hz | 3,800 |
| Ultimate pressure | 130 |
| Rated motor power 50Hz | 75 |
| Rated motor power 60Hz | 90 |
| Weight | 2,030 |
| Length | 166.5 |
| Width | 80 |
| Height | 140 |
| Inlet connection flange | DN 250 PN 10 |
| Outlet connection flange | DN 250 PN 10 |
| Noise level | 85 dB(A) |
| Cooling method | Water cooling |
| Oil type | Oil-free |
Additional technical data
| Technical data | Value |
|---|---|
| Nominal pumping speed | 2600 – 3600 m³/h (50 Hz) / 3400 – 3800 m³/h (60 Hz) |
| Ultimate pressure | 130 mbar |
| Max. overpressure | 2 bar(g) |
| Rated motor power | 75 – 110 kW (50 Hz) / 90 – 132 kW (60 Hz) |
| Nominal speed | 465 – 650 min⁻¹ (50 Hz) / 600 – 700 min⁻¹ (60 Hz) |
| Sound pressure level (ISO 3744, 1 m, medium load) | 85 dB(A) |

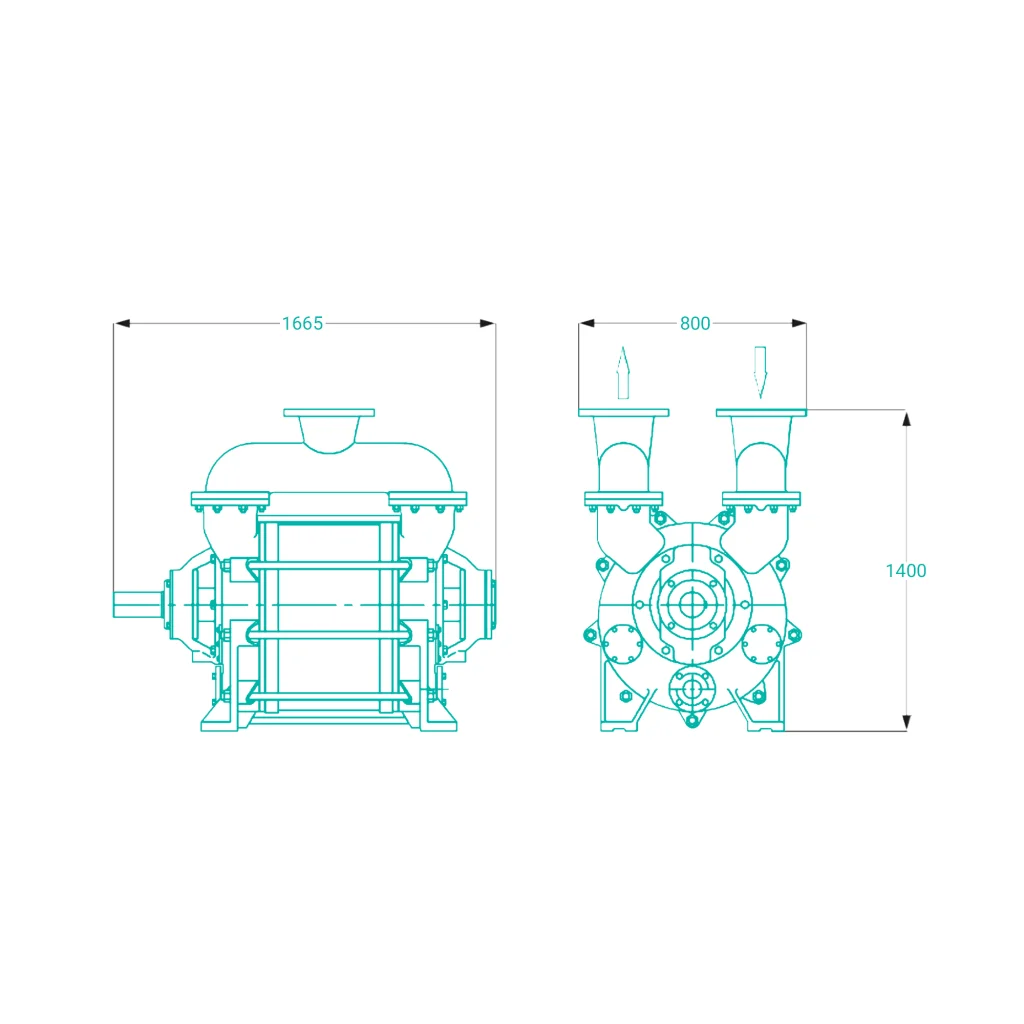

| Dimensions (L × W × H) | 1665 × 800 × 1400 mm |
| Weight (approx.) | 2030 kg |
| Gas inlet | DN 250 PN 10 |
| Gas outlet | DN 250 PN 10 |
