DRYVAC DV 300 3Ph 380-460 V 50/60 Hz, LEYBONOL LVO 210
Die Leybold DRYVAC DV 300 ist eine trockenverdichtende, wassergekühlte Schrauben-Vakuumpumpe mit 280 m³/h maximalem Pumping speed und einem Ultimate pressure von < 1 × 10⁻² mbar – bei gleichen Dimensions wie die DV 200. Ehrler & Beck liefert die DRYVAC DV 300 in vier Variants mit passendem Accessories und Service.
Request a quote for this product Read more
- Pumping speed 280 m³/h 50 Hz 280 m³/h 60 Hz
- Ultimate pressure 0.01 mbar
- Rated motor power 7.5 kW 50 Hz 7.5 kW 60 Hz
| Variant | Part number |
|---|---|
| 3Ph 380-460 V 50/60 Hz, LEYBONOL LVO 210 (selected) | 112030V15 |
| 3Ph 200-240 V 50/60 Hz, LEYBONOL LVO 210 | 112030V19 |
| 3Ph 380-460 V 50/60 Hz, LEYBONOL LVO 210, ohne Überdruckventil (BoV) | 112030V14 |
| 3Ph 380-460 V 50/60 Hz, LEYBONOL LVO 210, mit GENIUS-Box | 14640300V90DGN |
Leybold DRYVAC DV 300 – mehr Pumping speed und tieferer Ultimate pressure im DV-200-Format

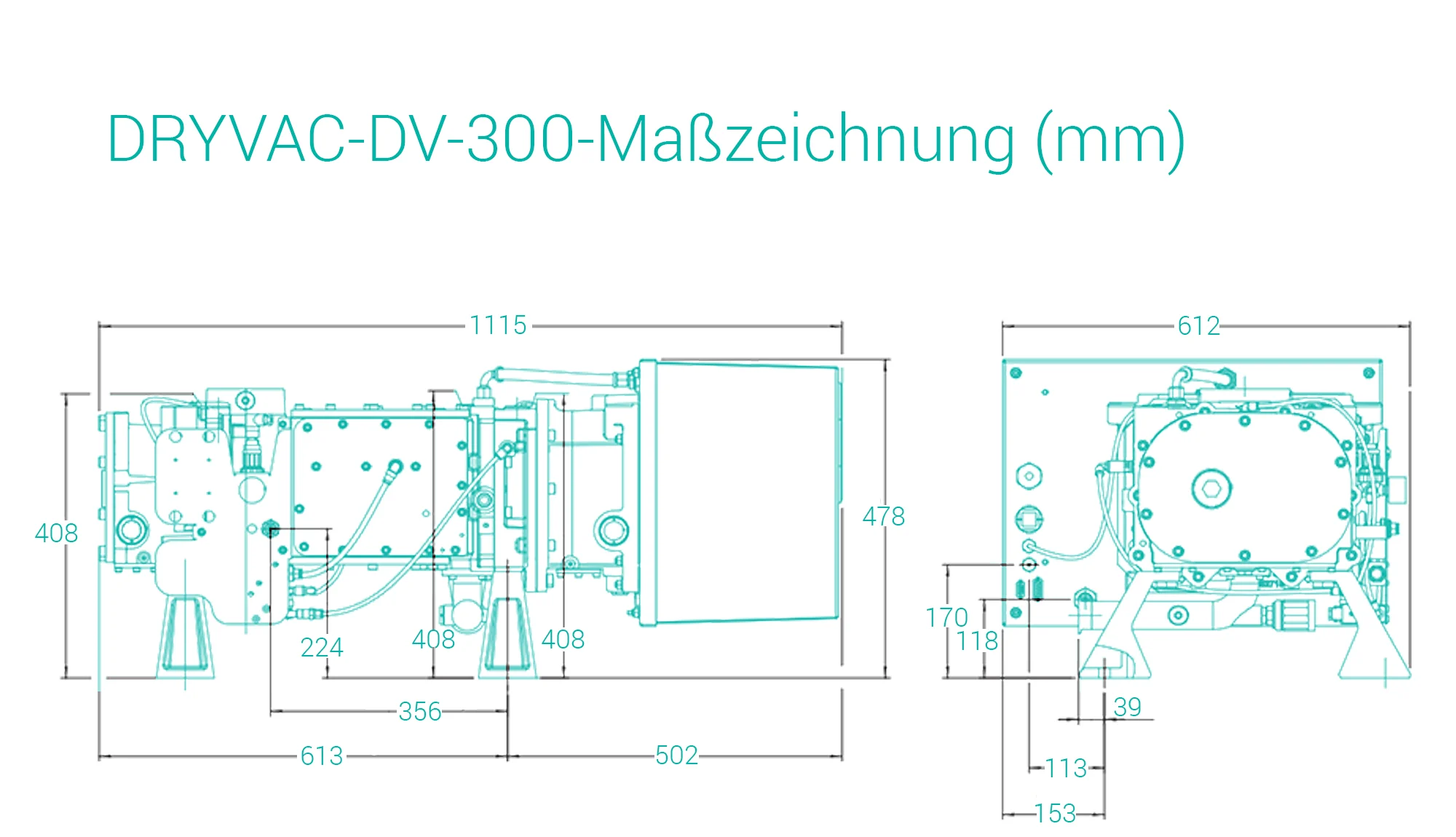

Die DRYVAC DV 300 teilt sich Gehäuse, Weight (rund 370 kg) und Dimensions (1115 × 612 × 478 mm) mit der DV 200, liefert aber 280 m³/h und erreicht mit < 1 × 10⁻² mbar einen deutlich tieferen Ultimate pressure. Die Rated power beträgt 7,5 kW, die Power consumption at ultimate pressure 4,5 kW. Leybold bezeichnet die DRYVAC im Katalog als energetischen Maßstab in der 300er-Klasse. Connections: DN 63 ISO-K saugseitig, DN 40 ISO-KF druckseitig. Gekühlt wird mit Wasser (8 l/min); der Noise level liegt mit Silencer bei 65 dB(A). Water vapour tolerance 50 mbar, Water vapour capacity 5 kg/h.Für Netze mit 380–460 V oder 200–240 V
DV 200 und DV 300 sind laut Leybold für 200–240 V und für 380–460 V mit integriertem, intelligentem Frequency inverter erhältlich. Sie verfügen über eine automatisch geregelte Sperrgasversorgung der vakuumseitigen Wellendichtung sowie über I/O- (15-polig Sub-D) und RS485-Schnittstelle (9-polig Sub-D).Typical applications
Metallurgie, Beschichtung, Trocknung, Solar, Kammerevakuierung und Schleusenbetrieb; als Vorpumpe für RUVAC-Wälzkolbenpumpen mit passendem Adapter.Variants der DRYVAC DV 300
Die DRYVAC DV 300 ist bei Ehrler & Beck in vier Variants erhältlich (Artikelnummern 112030V15, 112030V19, 112030V14, 14640300V90DGN). Die Rated power beträgt bei allen Variants 7,5 kW, die Mains voltage reicht von 200–240 V bis 380–460 V (50/60 Hz), das Weight rund 370 kg.Features der DRYVAC-Reihe
- Ölfreier Schöpfraum: trockene Schraubentechnik ohne Rückströmung von Öl in den Prozess
- Für härteste Anwendungen: hermetisch dicht, mehrere Spülgasoptionen, spülbar
- Plug & Play: integrierter Frequency inverter mit Sensoren für Auspuffdruck, Motor- und Cooling water temperature, RS485 und Feldbus-Optionen
- Energieeffizient: patentiertes Rotordesign und Überdruckventile (Blow-off) senken die Power consumption
- Kompakt und water-cooled: laut Leybold deutlich kleiner als vergleichbare Pumpen, Kühlkanäle gegen Verstopfen ausgelegt
- Kombinierbar: mit RUVAC-Wälzkolbenpumpen zu Pumpsystemen
| Pumping speed 50Hz | 280 |
|---|---|
| Pumping speed 60Hz | 280 |
| Ultimate pressure | 0.01 |
| Rated motor power 50Hz | 7.5 |
| Rated motor power 60Hz | 7.5 |
| Weight | 370 |
| Length | 111.5 |
| Width | 61.2 |
| Height | 47.8 |
| Inlet connection flange | DN 63 ISO-K |
| Outlet connection flange | DN 40 ISO-KF |
| Noise level | 65 dB(A) |
| Cooling method | Water cooling |
| Oil type | LEYBONOL LVO 210 |
Additional technical data
| Technical data | Value |
|---|---|
| Max. pumping speed (without gas ballast) | 280 m³/h |
| Ultimate pressure without gas ballast | < 1 × 10⁻² mbar |
| Ultimate pressure with gas ballast | < 0,5 mbar |
| Water vapour tolerance | 50 mbar (with purge gas and gas ballast) |
| Water vapour capacity | 5 kg/h |
| Max. permissible inlet pressure | 1050 mbar |
| Max. permissible exhaust pressure | +200 mbar (relativ zur Umgebung) |
| Integral leak rate | < 10⁻⁵ mbar·l/s |
| Rated power | 7,5 kW |
| Power consumption at ultimate pressure | 4,5 kW |
| Rated current at 400 V | 13,8 A |
| Mains voltage | 380-460 V ± 10 %, 50/60 Hz, 3-phase |
| Frequency inverter | an der Pumpe |
| Lubricant | LEYBONOL LVO 210 (synthetic oil), filling quantity 1,0 l |
| Inlet connection | DN 63 ISO-K |
| Exhaust connection | DN 40 ISO-KF |
| Cooling | Wasser |
| Cooling water flow, nominal | 8 l/min |
| Cooling water temperature | 5 bis 35 °C |
| Cooling water connection | G 1/2" |
| Purge gas connection | Plug connection D10 |
| Noise level | 65 dB(A) with silencer, at ultimate pressure (DIN EN ISO 2151) |
| IP protection class | IP 54 |
| Permissible ambient temperature | 5 bis 50 °C |
| Relative humidity | 90 %, non-condensing |
| Installation altitude, max. | 2000 m above sea level |
| Materials in the pumping chamber | Grey cast iron, nodular cast iron, FKM, steel, stainless steel, epoxy coating |
| Product name | Article number |
|---|---|
| Service-Kit DV 200/300 | EK32000111 |
| Dichtung für Verschlussschraube G 3/8 (Öleinfüllschraube) | ES23955165 |
| LEYBONOL LVO 210, 5 Liter | L21005 |
| LEYBONOL LVO 210, 208 Liter | L21099 |
| Product name | Article number |
|---|---|
| Roots-Adapter RUVAC WA(U)/WS(U) 501 / WH 700 für DV 200/300 | 112004A03 |
| Roots-Adapter RUVAC Wx(U) 1001 für DV 200/300 | 112004A04 |
| Roots-Adapter RUVAC Wx(U) 2001 für DV 200/300 | 112004A05 |
| Roots-Adapter RUVAC WH(U) 2500 für DV 200/300 | 112004A07 |
| Non-return valve DRYVAC DV 200-300 (Teller, federbelastet) | 112004A14 |
| Non-return valve Kugeltyp DN 40 ISO-KF (nur senkrechter Einbau) | 115005A01 |
| Silencer DN 40 ISO-KF, hoher Wirkungsgrad | 115005A21 |
| Rohrbogen 90° DN 40 ISO-KF, Edelstahl | 88464 |
| BoV-Stopfen | 112004A10 |
| BoV-Kit Ventilkugel PEEK DV 200-650 | 112004A11 |
| Spülungssatz mit EM-Ventil DV 200/300/500 | 112004A33 |
| Inlet-Spülgassatz mit EM-Ventil DV 200/300/500 | 112004A34 |
| RS485/USB-Schnittstellenkabel, 1,8 m | 161820USB |
| Profibus-Modul für DRYVAC | 112005A78 |
| ProfiNet-Modul für DRYVAC | 112005A75 |
| EtherCAT-Modul für DRYVAC | 112005A76 |
| Relais-Modul (digitaler Ausgang) für DRYVAC | 112005A70 |
| Ethernet-Modul (Dual Port) für DRYVAC | 112005A72 |
| GENIUS-Nachrüstkit (GeniusBox) | 175001A01 |
