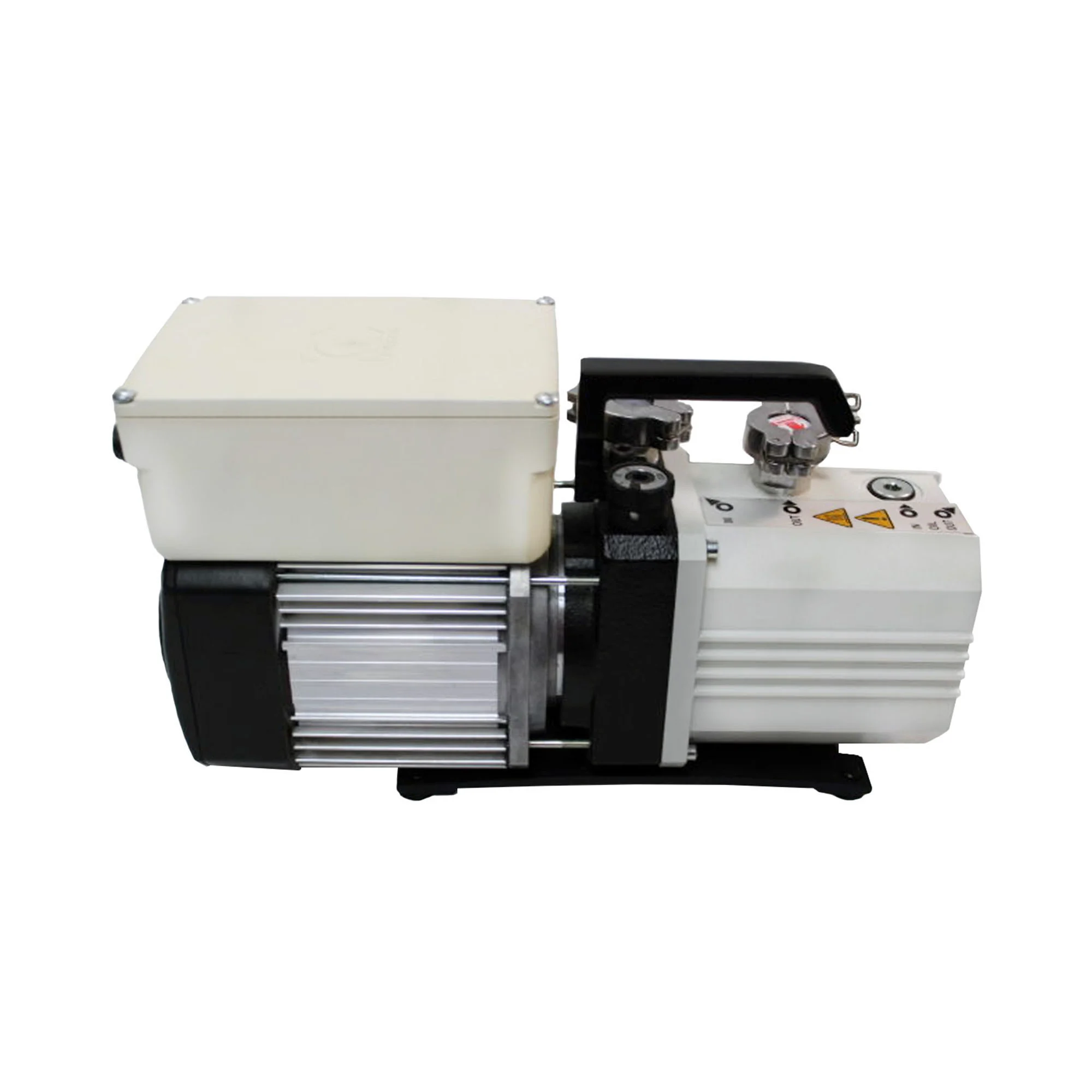

TRIVAC D 2,5 E 1Ph 220-240 V 50 Hz / 230 V 60 Hz, Schuko

TRIVAC D 2,5 E – klein, leise, zweistufig

Die Leybold TRIVAC D 2,5 E fördert 2,7 m³/h bei 50 Hz und 3,3 m³/h bei 60 Hz (Nominal pumping speed 3,2 m³/h) und erreicht without gas ballast ≤ 2 × 10⁻³ mbar. Über die gewohnte Qualität und Zuverlässigkeit der B-Serie hinaus bietet die TRIVAC E nach Leybold einen leiseren Betrieb, kleinere Dimensions und eine verbesserte Servicefreundlichkeit. Typical applications sind Massen- und Röntgenspektrometer, Elektronenmikroskope, Lecksucher, Sterilisatoren, Gefriertrocknungsanlagen, Chemie- und Forschungslabore sowie der Einsatz als Vorpumpe für Hochvakuum-Pumpsysteme.

Aufbau und Funktion

Die TRIVAC D 2,5 E arbeitet nach dem Drehschieberprinzip; das in den Schöpfraum eingespritzte Öl dichtet, schmiert und kühlt. Ansaug- und Auspuffstutzen sind als DN 16 ISO-KF ausgeführt, ein Schmutzfänger und eine Gasballasteinrichtung gehören zur Equipment. Mit Gasballast (Stufe 2) beträgt der Ultimate total pressure ≤ 3 × 10⁻² mbar (Gasballast Stufe 2); die Water vapour tolerance liegt je nach Gasballaststufe bei 10 / 20 / 30 mbar (Gasballast Stufe 1 / 2 / 3). Die Pumpe ist frei von Buntmetallen, für den Dauerbetrieb bei 1000 mbar geeignet, in Protection class IP 54 ausgeführt und wird mit separat beigelegter Oil filling (0,4 / 0,7 l) geliefert. Motoren gibt es für das europäische Netz und als Einphasen-Weltmotor für 100 – 120 V und 200 – 240 V bei 50/60 Hz.

Variants der TRIVAC D 2,5 E

Die TRIVAC D 2,5 E ist bei Ehrler & Beck in drei Variants erhältlich (Artikelnummern 140000, 140001, 140009). Die Rated motor power reicht von 0,28 bis 0,29 kW (50 Hz), das Weight 16,1 kg. Spannung, Phase und alle weiteren Daten der einzelnen Variants finden Sie in der Variantenauswahl und unter Technical data.

Features und Vorteile

• Klein und kompakt: Geringer Platzbedarf
• Leiser Betrieb: ≤ 47 dB(A) bei 50 Hz
• Prozessqualität: Geringes Ölrückströmen
• Umweltverträglich: Geringer Ölverbrauch, EMV-gerecht, Protection class IP 54
• Motoren für alle gängigen Netzspannungen und Frequenzen
• Frei von Buntmetallen und für den Dauerbetrieb bei 1000 mbar geeignet

Pumping speed 50Hz	2.7
Pumping speed 60Hz	3.3
Ultimate pressure	2 × 10-3
Rated motor power 50Hz	0.28
Rated motor power 60Hz	0.3
Motor efficiency class	IE2
Weight	16.1

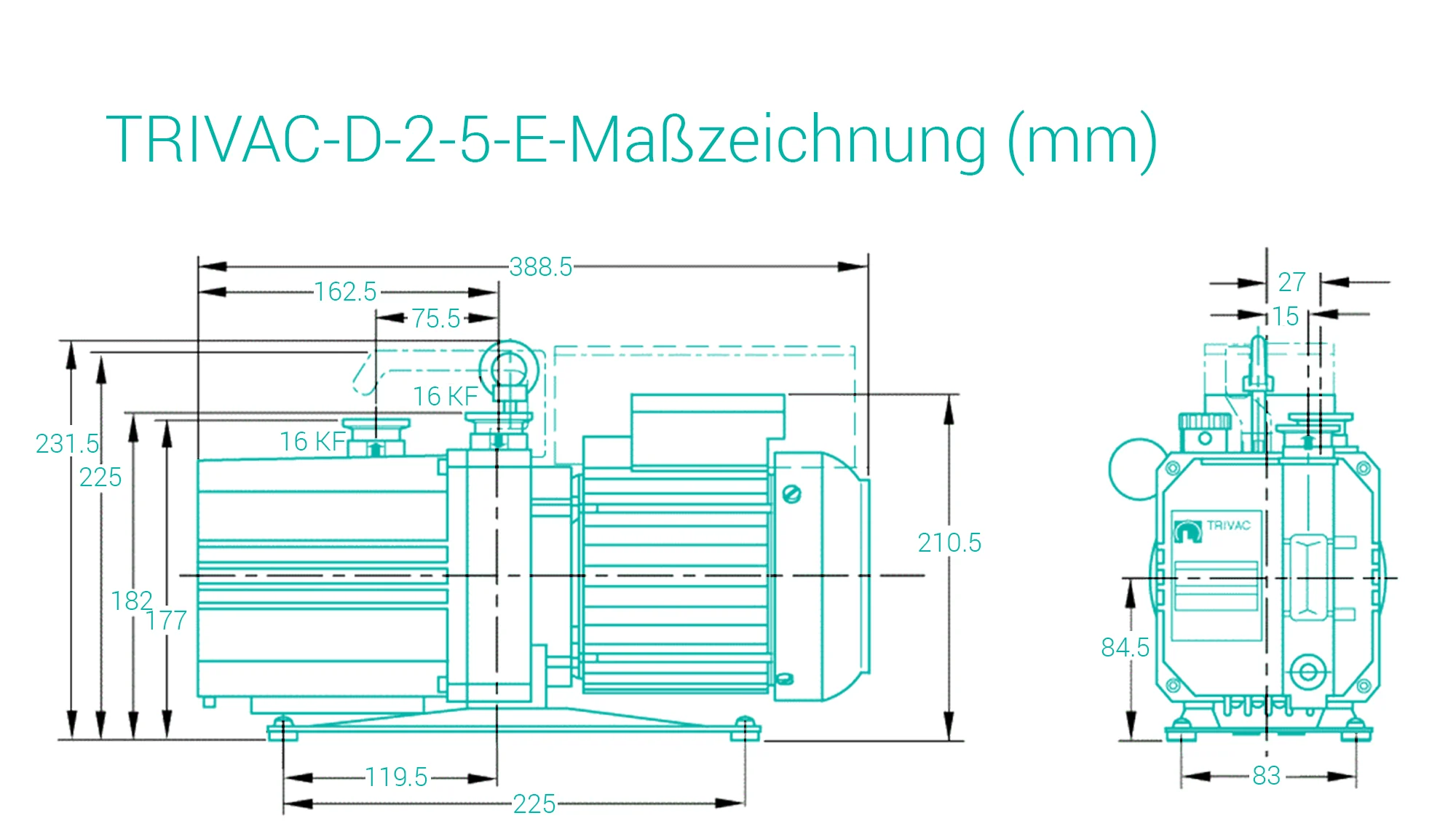

Length	42.4
Width	14.8
Height	25
Inlet connection flange	DN 16 ISO-KF (NW16)
Outlet connection flange	DN 16 ISO-KF (NW16)
Noise level	47 dB(A)
Cooling method	Air cooling
Oil type	LEYBONOL LVO 130
