TRIVAC D 25 BCS 3Ph 200-240/380-400 V 50 Hz / 200-240/380-480 V 60 Hz

TRIVAC D 25 BCS – korrosionsgeschützte Version mit 25,7 m³/h

Die Leybold TRIVAC D 25 BCS erreicht wie die TRIVAC D 25 B 25,7 m³/h bei 50 Hz und 30,8 m³/h bei 60 Hz sowie einen Ultimate total pressure von ≤ 2 × 10⁻³ mbar an DN 25 ISO-KF-Anschlüssen. Typical applications sind nach Leybold das Pumpen korrosiver oder aggressiver Medien, die Halbleiterfertigung und die Chemie, Forschung und Produktion, die Erzeugung von Grob- und Feinvakuum sowie der Betrieb als Vorpumpe in Pumpständen.

Aufbau und Funktion

Die TRIVAC BCS ist laut Leybold korrosionsgeschützt ausgeführt: Auf Buntmetalle wurde verzichtet, verwendet werden Grauguss, oberflächenbehandeltes Aluminium, Stahl und Edelstahl. Hinzu kommen eine doppelte Wellendichtung, ein eingebauter Temperaturschalter zur Temperaturüberwachung, die eingebaute Ölpumpe für den Dauerbetrieb bis 1000 mbar und das öldruckgesteuerte Saugstutzenventil. Zusammen mit dem chemischen Oil filter mit Sicherheits-Absperrventil CFS 16-25, dem Auspuff-Filter mit Ölrückführung ARS 16-25, dem Inertgas-System IGS 16-25 und dem Grenzwertschalter-System LSS 16-25 bildet die Pumpe das TRIVAC SYSTEM. Water vapour tolerance 25 mbar, Water vapour capacity 476 g/h (50 Hz) / 570 g/h (60 Hz), Oil filling 0,45 / 1,2 l, Noise level 54 / 56 dB(A) (ohne / with gas ballast).

PFPE-Version

Die BCS-PFPE-Variante ist für den Betrieb mit Perfluorpolyether LEYBONOL LVO 400 vorbereitet und wird ohne Oil filling geliefert. PFPE ist nach Leybold praktisch inert gegen chemische und oxidierende Einflüsse, polymerisiert nicht unter energiereicher Strahlung und ist thermisch hoch stabil (Zersetzung erst oberhalb von 290 °C). Leybold empfiehlt, stets einen chemischen Oil filter CF oder CFS einzubauen. Ultimate partial pressure without gas ballast: < 8 × 10⁻⁴ mbar.

Variants der TRIVAC D 25 BCS

Die TRIVAC D 25 BCS ist bei Ehrler & Beck in zwei Variants erhältlich (Artikelnummern 11378, 11379). Die Rated motor power beträgt 0,75 kW (50 Hz), das Weight von 32,3 bis 33,8 kg. Spannung, Phase und alle weiteren Daten der einzelnen Variants finden Sie in der Variantenauswahl und unter Technical data.

Features und Vorteile

• Korrosionsgeschützt: Keine Buntmetalle; Grauguss, oberflächenbehandeltes Aluminium, Stahl und Edelstahl
• Doppelte Wellendichtung und eingebauter Temperaturschalter zur Temperaturüberwachung
• TRIVAC SYSTEM: Abgestimmt auf chemischen Oil filter CFS, Auspuff-Filter ARS, Inertgas-System IGS und Grenzwertschalter-System LSS
• PFPE-Version: Vorbereitet für LEYBONOL LVO 400
• Dauerbetrieb bis 1000 mbar: Eingebaute Ölpumpe, druckgeschmierte Gleitlager
• Geringes Ölrückströmen: Öldruckgesteuertes Saugstutzenventil, unabhängig vom Gasballastbetrieb

Pumping speed 50Hz	25.7
Pumping speed 60Hz	30.8
Ultimate pressure	2 × 10-3
Rated motor power 50Hz	0.75
Rated motor power 60Hz	0.75
Motor efficiency class	IE3

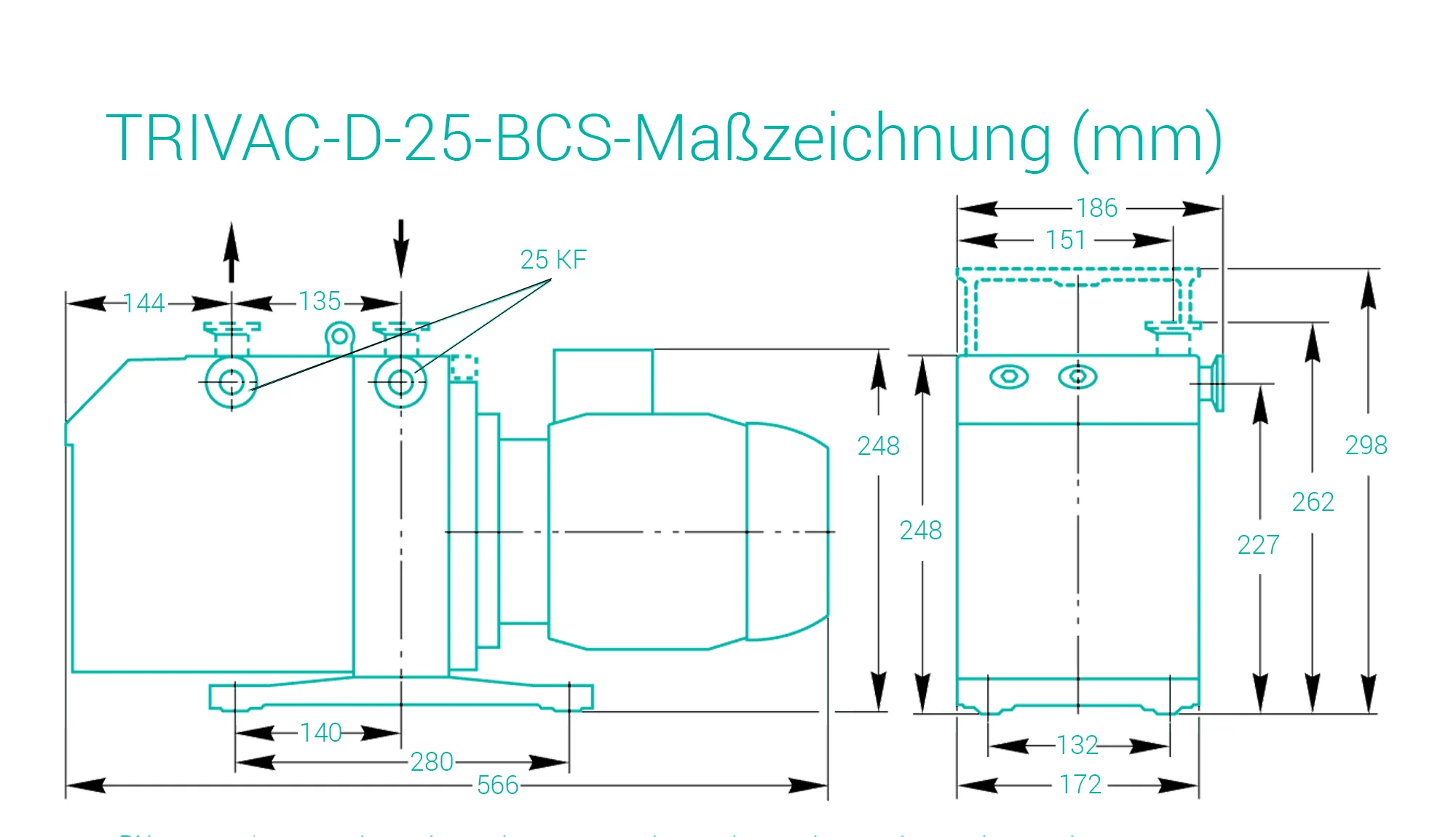

Weight	32.3
Length	57
Width	18.6
Height	29.8
Inlet connection flange	DN 25 ISO-KF (NW25)
Outlet connection flange	DN 25 ISO-KF (NW25)
Noise level	54 dB(A)
Cooling method	Air cooling
Oil type	LEYBONOL LVO 130, LEYBONOL LVO 400
