Edwards E2M80 HC: 3Ph 380/400 V 50 Hz, 230/460 V 60 Hz, IE3 (Europa/USA)

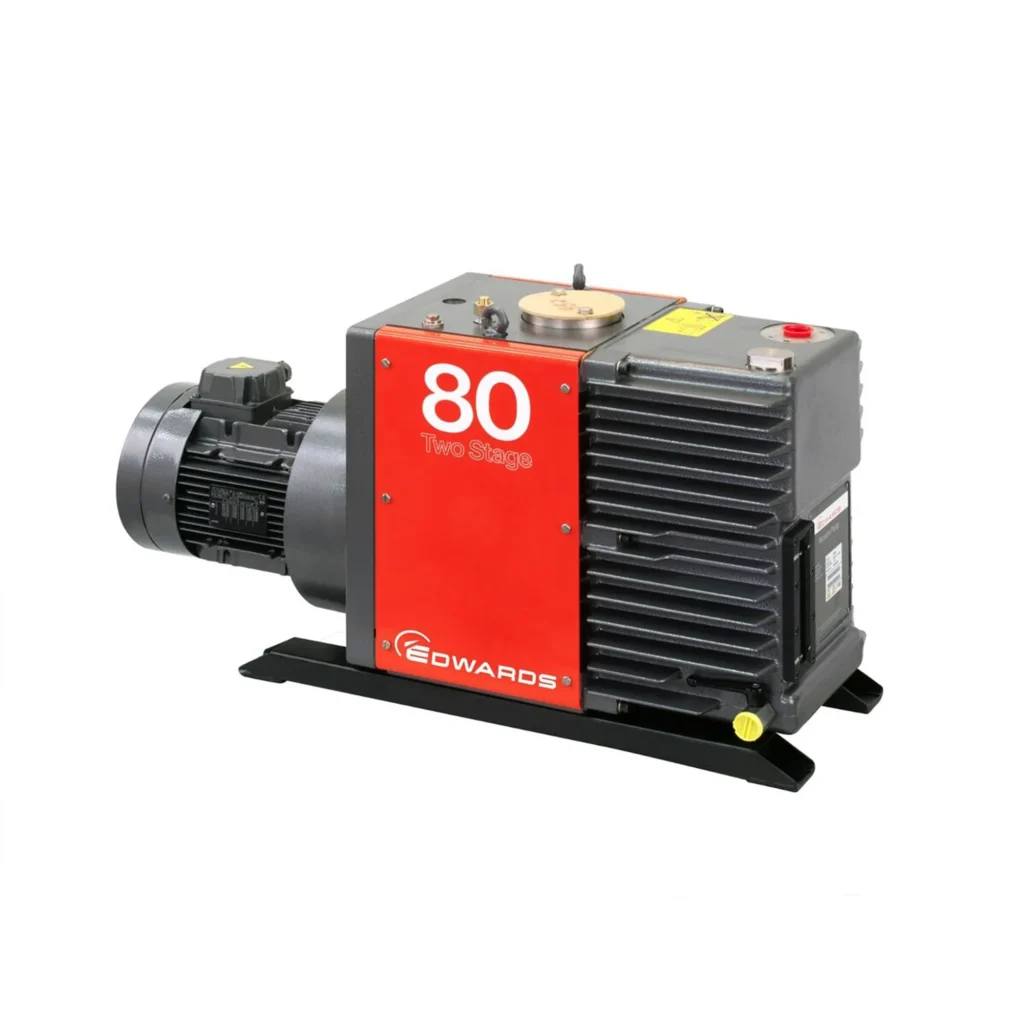

Edwards E2M80 – zweistufige Drehschieber-Vakuumpumpe für die Industrie

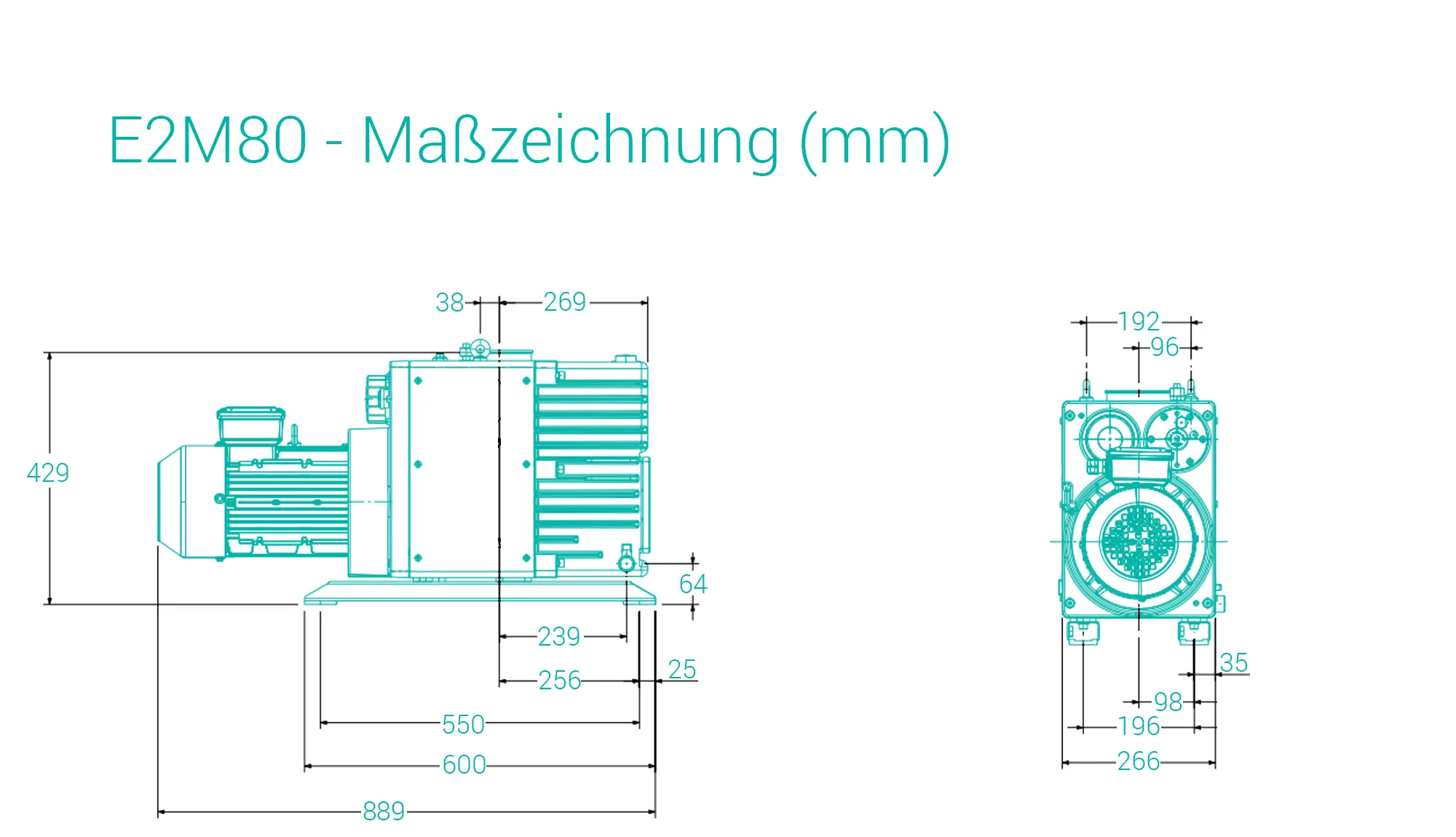

Die E2M80 gehört zur E2M-Baureihe robuster zweistufiger Drehschieberpumpen von Edwards (40 bis 275 m³/h). Sie fördert 74 m³/h bei 50 Hz und 90 m³/h bei 60 Hz und erreicht without gas ballast einen Ultimate pressure von 3 × 10⁻³ mbar, with gas ballast 0,027 mbar. Die Motor power beträgt 2,2 kW bei 50 Hz und 3 kW bei 60 Hz (Europa/USA-Version). Der Sound pressure level liegt bei 70 dB(A); die Pumpe wiegt with motor maximal 104 kg und misst 890 × 278 × 450 mm (L × B × H).

Features der E2M-Baureihe

• Robuste Bauweise mit langjährig bewährter Leistung in anspruchsvollen Märkten
• Gute Abdichtung der Vakuumstufe für einen niedrigen und stabilen Ultimate pressure
• Einstellbarer Gasballast mit eingebautem Staubfilter und Purge gas connection
• Zwangsschmierung für einen sicheren Betrieb bei jedem Ansaugdruck; Öldruck mit Manometer überprüfbar
• Eingebauter Oil filter; externe Ölfiltration möglich
• Ansaug-Absperrventil gegen Ölrücksaugen; optionale Ölnebelfilter am Outlet

Typical applications

Edwards nennt für die E2M-Pumpen unter anderem Beschichtung, Gefriertrocknung in der Pharmazie (AZ-Version für Azidverträglichkeit), Plasmabehandlung (FX-Version bei sauerstoffreichen Plasmen), Wärmerohre (Heat Pipes), Wärmebehandlung und die chemische Prozessindustrie.

Versions der Edwards E2M80

Die E2M80 ist in 9 Versions erhältlich (Artikelnummern A36504940, A36504934, A36501000, NRY7TV000, A36507940, A36507934, A36517940, A36517934, A36511000). HC ist die Standardpumpe für Kohlenwasserstofföl; bei der AZ-Version sind Kupfer- und Messingteile durch geeignete Materials wie Edelstahl ersetzt (azidverträglich). Die FX-Version ist für PFPE-Öl vorbereitet und für Sauerstoffkonzentrationen über 21 % geeignet; das PFPE-Öl wird separat bestellt. Die Motorausführungen gibt es für Europa/USA und für Asien sowie eine 575-V-Version für Kanada; die Versions without motor haben ein freies Wellenende mit IEC-Flansch. Die Marktangaben stammen aus den Edwards-Bestellunterlagen.

Advice and service

Ehrler & Beck unterstützt bei der Auswahl der passenden Version, liefert Öl, Accessories und Spare parts und übernimmt Wartung und Reparatur.

Pumping speed 50Hz	74
Pumping speed 60Hz	90
Ultimate pressure	3 × 10-3
Rated motor power 50Hz	2.2
Rated motor power 60Hz	3
Motor efficiency class	IE3
Weight	104
Length	89
Width	27.8
Height	45
Inlet connection flange	DN 40 ISO-F / NW40
Outlet connection flange	NW25
Noise level	70 dB(A)
Cooling method	Air cooling
Oil type	Ultragrade 70, XTRAGRADE ADVANCED PFPE 64

Additional technical data
