SOGEVAC SV 28 BI 3Ph 170-253/294-440 V 50 Hz, 170-292/294-506 V 60 Hz; Drehstrom-Weitbereichsmotor, Gasballast, 1,5-l-Ölkasten

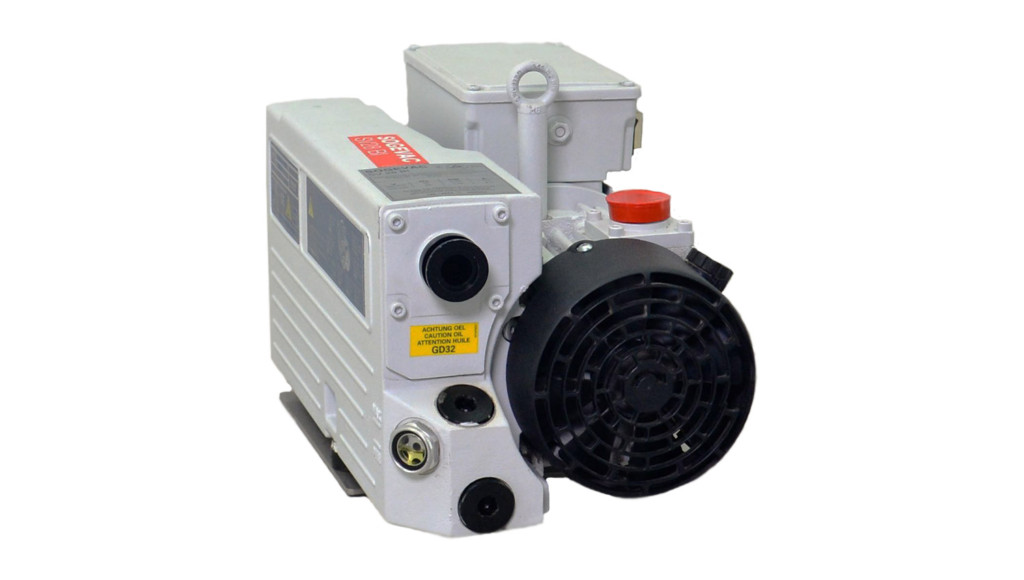

Leybold SOGEVAC SV 28 BI – Drehschieberpumpe für die Analytik

Die SOGEVAC SV 28 BI ist eine kompakte Blockpumpe für Analysegeräte mit integriertem Motor, dynamischen Wellendichtungen und einem vergrößerten 1,5-Liter-Ölkasten. Mit ≤ 0,05 mbar ohne Gasballast erreicht sie den besten Enddruck der Reihe; die niedrige Drehzahl von 1500 min⁻¹ hält den Geräuschpegel der Drehstromausführung bei 54 dB(A). Anschlüsse: DN 25 ISO-KF auf Saug- und Auslassseite. Nennsaugvermögen: 25 m³/h (50 Hz) / 30 m³/h (60 Hz); Saugvermögen: 23 m³/h (50 Hz) / 27 m³/h (60 Hz). Die Pumpe misst 423 × 258 × 301 mm und wiegt mit Ölfüllung 34 bis 37 kg (je nach Ölkasten und Motor); der Geräuschpegel beträgt Drehstrom 54 dB(A) (50 Hz) / 57 dB(A) (60 Hz); Wechselstrom 57 / 60 dB(A).

Typische Anwendungen

Leybold nennt für die Analytik-Reihe ICP-MS- und LC/MS-Geräte sowie den Einsatz als Vorpumpe für Turbomolekularpumpen. Alle Pumpen haben ein integriertes Saugstutzenventil, eine integrierte Schmierung mit Ölrückführung ohne externe Ölleitungen und einen niedrigen Geräuschpegel durch niedrige Drehzahlen.

Varianten der SOGEVAC SV 28 BI

Die SOGEVAC SV 28 BI ist bei Ehrler & Beck in zwei Varianten erhältlich (Artikelnummern 960273, 960277). Die Motorleistung beträgt Drehstrom 0,75 kW (50 Hz) / 1,1 kW (60 Hz); Wechselstrom 0,55 / 0,66 kW. Die Varianten unterscheiden sich in Netzspannung bzw. Motor, in der Ölfüllung, in den Anschlüssen oder in der Art der Steuerung; die Tabelle jeder Variante nennt ihre Ausführung.

Saugvermögen 50Hz	23
Saugvermögen 60Hz	27
Enddruck	0,05
Motornennleistung 50Hz	0,75
Motornennleistung 60Hz	1,1
Gewicht	37
Länge	42,3
Breite	25,8
Höhe	30,1
Anschlussflansch Eingang	DN 25 ISO-KF
Anschlussflansch Ausgang	DN 25 ISO-KF
Schallpegel	54 dB(A)
Kühlungsart	Luftkühlung
Öltyp	LEYBONOL LVO 120
