Ölgeschmierte Drehschieber-Vakuumpumpen

Die klassische Technik für Grob- und Feinvakuum. 258 aktuelle Modelle von 7 Herstellern – vergleichbar nach Saugvermögen, Enddruck und Motornennleistung.

258 Modelle vergleichenSo funktioniert sie

  • 258Modelle
  • 28Serien
  • 7Hersteller
  • 1 × 10⁻³ mbarniedrigster Enddruck
ABCDEFGHIJK

Punkte berühren: Die Bauteile erklären sich selbst.

Hersteller und Serien

7 Hersteller, 28 Serien

Jede Serie führt zu ihrer Seite mit allen Modellen. „Nur … anzeigen“ setzt den Filter der Produktübersicht.

Produktübersicht

Alle 258 Modelle im Vergleich

Links filtern Sie nach Hersteller, Serie, Kühlung, Enddruck, Saugvermögen und Motornennleistung – wahlweise für 50 oder 60 Hz.

Atlas Copco GVD Serie 13 Modelle

GVD 0.7Saugvermögen 0,75 m³/h 50 Hz0,95 m³/h 60 HzEnddruck 3 × 10-3 mbarMotornennleistung 0,09 kW 50 Hz0,09 kW 60 HzVarianten 2
GVD 1.5Saugvermögen 1,6 m³/h 50 Hz2 m³/h 60 HzEnddruck 3 × 10-3 mbarMotornennleistung 0,16 kW 50 Hz0,16 kW 60 HzVarianten 2
GVD 3Saugvermögen 3,3 m³/h 50 Hz3,9 m³/h 60 HzEnddruck 2 × 10-3 mbarMotornennleistung 0,45 kW 50 Hz0,55 kW 60 HzVarianten 4
GVD 5Saugvermögen 5,1 m³/h 50 Hz6,2 m³/h 60 HzEnddruck 2 × 10-3 mbarMotornennleistung 0,45 kW 50 Hz0,55 kW 60 HzVarianten 4
GVD 8Saugvermögen 8,5 m³/h 50 Hz10 m³/h 60 HzEnddruck 2 × 10-3 mbarMotornennleistung 0,45 kW 50 Hz0,55 kW 60 HzVarianten 5
GVD 12Saugvermögen 12 m³/h 50 Hz14,2 m³/h 60 HzEnddruck 2 × 10-3 mbarMotornennleistung 0,45 kW 50 Hz0,55 kW 60 HzVarianten 5
GVD 18Saugvermögen 17 m³/h 50 Hz20,4 m³/h 60 HzEnddruck 1 × 10-3 mbarMotornennleistung 0,75 kW 50 Hz0,9 kW 60 HzVarianten 3
GVD 28Saugvermögen 27,5 m³/h 50 Hz33 m³/h 60 HzEnddruck 1 × 10-3 mbarMotornennleistung 0,75 kW 50 Hz0,9 kW 60 HzVarianten 3
GVD 45Saugvermögen 42 m³/h 50 Hz50 m³/h 60 HzEnddruck 3 × 10-3 mbarMotornennleistung 1,1 kW 50 Hz1,3 kW 60 HzVarianten 1
GVD 65Saugvermögen 60 m³/h 50 Hz72 m³/h 60 HzEnddruck 3 × 10-3 mbarMotornennleistung 1,5 kW 50 Hz1,8 kW 60 HzVarianten 1
GVD 85Saugvermögen 79 m³/h 50 Hz95 m³/h 60 HzEnddruck 3 × 10-3 mbarMotornennleistung 2,2 kW 50 Hz2,6 kW 60 HzVarianten 1
GVD 175Saugvermögen 160 m³/h 50 Hz196 m³/h 60 HzEnddruck 1 × 10-3 mbarMotornennleistung 5,5 kW 50 Hz6,5 kW 60 HzVarianten 2
GVD 275Saugvermögen 255 m³/h 50 Hz306 m³/h 60 HzEnddruck 1 × 10-3 mbarMotornennleistung 7,5 kW 50 Hz8,5 kW 60 HzVarianten 2

Atlas Copco GVS Serie 9 Modelle

GVS 16 ASaugvermögen 16 m³/h 50 Hz19 m³/h 60 HzEnddruck 0,5 mbarMotornennleistung 0,75 kW 50 Hz0,9 kW 60 HzVarianten 5
GVS 25 ASaugvermögen 25 m³/h 50 Hz29 m³/h 60 HzEnddruck 0,5 mbarMotornennleistung 0,75 kW 50 Hz0,9 kW 60 HzVarianten 4
GVS 40 ASaugvermögen 44 m³/h 50 Hz53 m³/h 60 HzEnddruck 0,5 mbarMotornennleistung 1,1 kW 50 Hz1,5 kW 60 HzVarianten 6
GVS 60 ASaugvermögen 59 m³/h 50 Hz71 m³/h 60 HzEnddruck 0,5 – 1 mbarMotornennleistung 1,5 kW 50 Hz1,8 kW 60 HzVarianten 6
GVS 100 ASaugvermögen 98 m³/h 50 Hz117 m³/h 60 HzEnddruck 0,5 mbarMotornennleistung 2,2 kW 50 Hz3,5 kW 60 HzVarianten 5
GVS 150 ASaugvermögen 151 m³/h 50 Hz181 m³/h 60 HzEnddruck 0,1 – 4 mbarMotornennleistung 3,3 kW 50 Hz3,7 kW 60 HzVarianten 3
GVS 220 ASaugvermögen 200 m³/h 50 Hz240 m³/h 60 HzEnddruck 0,1 mbarMotornennleistung 4,5 kW 50 Hz5,1 kW 60 HzVarianten 5
GVS 300 ASaugvermögen 280 m³/h 50 Hz340 m³/h 60 HzEnddruck 0,1 – 1 mbarMotornennleistung 5,5 kW 50 Hz6,3 kW 60 HzVarianten 6
GVS 630 ASaugvermögen 700 m³/h 50 Hz840 m³/h 60 HzEnddruck 0,1 mbarMotornennleistung 15 kW 50 Hz18,5 kW 60 HzVarianten 5

Atlas Copco GVS VSD+ Serie 4 Modelle

GVS 80 VSD+Saugvermögen 78 m³/h 50 Hz78 m³/h 60 HzEnddruck 0,5 mbarMotornennleistung 2,2 kW 50 Hz2,2 kW 60 HzVarianten 1
GVS 120 VSD+Saugvermögen 117 m³/h 50 Hz117 m³/h 60 HzEnddruck 0,5 mbarMotornennleistung 3,7 kW 50 Hz3,7 kW 60 HzVarianten 1

Becker O Serie 6 Modelle

Becker U4 Serie 6 Modelle

Becker U O2-PACK Serie 5 Modelle

Becker U Serie 8 Modelle

Becker VARIAIR U Serie 3 Modelle

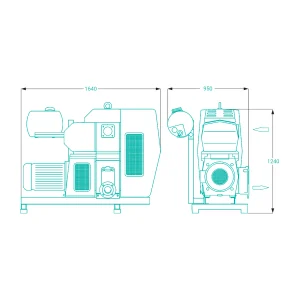

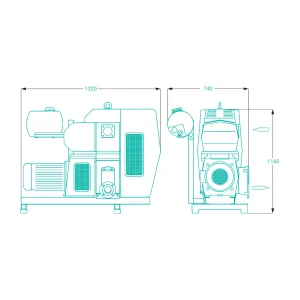

Busch HUCKEPACK Serie 4 Modelle

Busch R5 Serie 58 Modelle

Edwards E1M Serie 1 Modell

Edwards E2M Serie 9 Modelle

Edwards E2S Serie 3 Modelle

Edwards nES Ex Serie 5 Modelle

Edwards nES Serie 8 Modelle

Edwards RV Serie 8 Modelle

Elmo Rietschle V-VCA/VCE Serie 2 Modelle

Elmo Rietschle V-VCB Serie 2 Modelle

Elmo Rietschle V-VCS Serie 13 Modelle

Elmo Rietschle V-VCX Serie 7 Modelle

Elmo Rietschle V-VGD Serie 2 Modelle

Leybold NEO D Serie 5 Modelle

Leybold SOGEVAC Serie 23 Modelle

Leybold TRIVAC Serie 20 Modelle

Pfeiffer Vacuum DuoVane Serie 12 Modelle

Pfeiffer Vacuum HenaLine Serie 19 Modelle

Pfeiffer Vacuum SmartVane Serie 2 Modelle

Pfeiffer Vacuum UnoLine Plus Serie 1 Modell

Modellvergleich

Modelle, die ein Hersteller nicht mehr im aktuellen Programm führt, stehen in seinem Bereich „Auslaufmodelle“ – zum Beispiel unter Auslaufmodelle von Leybold.

ABCDEFGHIJK
  • Ansaugen
  • Verdichten

Funktionsprinzip

So arbeitet eine ölgeschmierte Drehschieber-Vakuumpumpe

Ein Rotor dreht sich exzentrisch in der Bohrung des Gehäuses. In seinen Schlitzen gleiten Schieber, die von der Fliehkraft an die Wand gedrückt werden. So entstehen abgeschlossene Förderzellen: Sie werden mit der Drehung erst größer und saugen Gas an, dann kleiner und verdichten es.

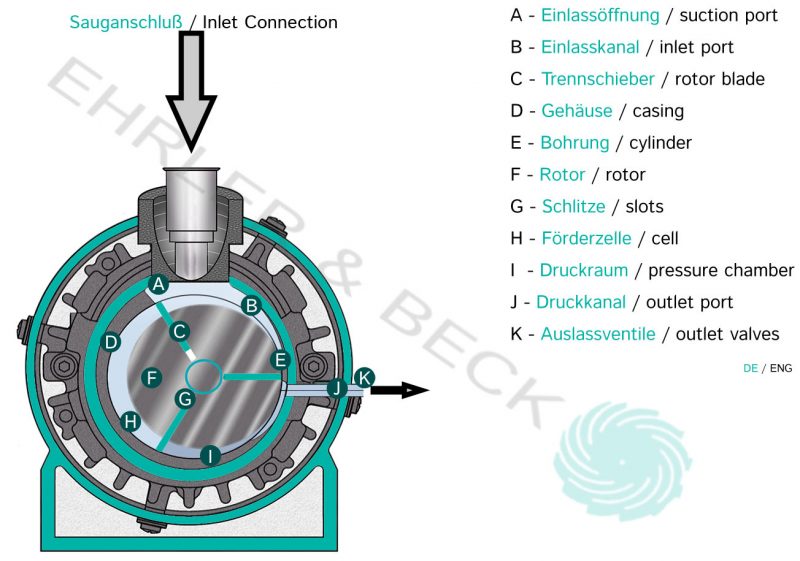

Die Zeichnung zeigt das Grundprinzip. Die Bauarten der einzelnen Hersteller unterscheiden sich im Detail.

  1. AnsaugenDas Gas strömt durch Einlassöffnung (A) und Einlasskanal (B) in eine Förderzelle (H), die mit der Drehung größer wird.
  2. VerdichtenSobald die Zelle vom Einlass getrennt ist, wird sie kleiner. Im Druckraum (I) wird das Gas verdichtet.
  3. AusstoßenÜber den Druckkanal (J) und die Auslassventile (K) verlässt das verdichtete Gas die Pumpe.

Bauarten

Einstufig oder zweistufig?

Zweistufige Drehschieberpumpen verdichten das Gas in zwei hintereinanderliegenden Stufen und erreichen niedrigere Enddrücke.

Zweistufig

ab 1 × 10⁻³ mbar

Enddruck in unserem Programm

  • GVD
  • E2M
  • DuoVane
  • RV
  • TRIVAC
  • E2S
  • NEO D

Einstufig

ab 0,03 mbar

Enddruck in unserem Programm

  • SOGEVAC
  • HenaLine
  • GVS
  • nES
  • nES Ex
  • GVS VSD+
  • SmartVane
  • E1M
  • UnoLine Plus

Enddruck im Vergleich (mbar, logarithmisch)

10⁻³10⁻²10⁻¹11010²10³Ölgeschmiert: alle 258 Modellezweistufig ab 1 × 10⁻³einstufig ab 0,03Trockenlaufend: 69 Modelle

Zum Vergleich: Die trockenlaufenden Drehschieber-Vakuumpumpen in unserem Programm erreichen 100 bis 400 mbar.

Was das Öl leistet

Schmieren

Das Öl schmiert die Schieber.

Abdichten

Es dichtet die Spalte zwischen Rotor, Schiebern und Gehäuse ab.

Wärme abführen

Es führt die Verdichtungswärme ab.

Abscheiden

Ölnebelabscheider (Abluftfilter) scheiden das Öl aus der Abluft ab – je nach Serie eingebaut (zum Beispiel SOGEVAC) oder als Zubehör (zum Beispiel TRIVAC).

Vorteile

Was für die Technik spricht

  • Schieber mit sehr hoher Lebensdauer
  • Hohe Wasserdampfverträglichkeit
  • Optimierte Öl-Wasser-Trennung
  • Niedriger Geräuschpegel
  • Lange Standzeiten
  • Einfache Wartung
  • Vielfältige industrielle Einsatzmöglichkeiten
  • Niedrige Anschaffungskosten im Vergleich zu anderen Technologien

Anwendungen

Wo sie arbeiten

  • VerpackungVerpackungsmaschinen, zentrale Vakuumversorgung
  • Lebensmittel­verarbeitungAbfüllanlagen, Kutter
  • IndustrieAbsauganlagen, Trocknungsanlagen, Industrieöfen, Spannvorrichtungen
  • HolzindustrieAbsauganlagen, Spannvorrichtungen
  • UmwelttechnikAbsauganlagen, Trocknung
  • Pneumatisches Fördern

Häufige Fragen

Fragen zu ölgeschmierten Drehschieber-Vakuumpumpen

Wie funktioniert eine ölgeschmierte Drehschieber-Vakuumpumpe?

Ein exzentrisch gelagerter Rotor mit beweglichen Schiebern teilt den Schöpfraum in Förderzellen, die Gas ansaugen, verdichten und ausstoßen. Das Öl schmiert die Schieber, dichtet die Spalte ab und führt die Wärme ab. Die Zeichnung im Abschnitt Funktionsprinzip zeigt jeden Schritt.

Welchen Enddruck erreichen ölgeschmierte Drehschieberpumpen?

Das hängt von der Bauart ab: Die Modelle in unserem Programm nennen Enddrücke von 1 × 10⁻³ bis 20 mbar. Die niedrigsten Werte erreichen zweistufige Serien wie GVD, E2M, DuoVane, RV, TRIVAC, E2S und NEO D. In der Produktübersicht grenzt der Filter „Enddruck“ die Auswahl ein.

Worin unterscheiden sich ölgeschmierte und trockenlaufende Drehschieberpumpen?

Trockenlaufende Drehschieber-Vakuumpumpen arbeiten ohne Öl im Schöpfraum. Ölgeschmierte Pumpen erreichen deutlich niedrigere Enddrücke: In unserem Programm liegen sie bei 1 × 10⁻³ bis 20 mbar, bei den trockenlaufenden Drehschieber-Vakuumpumpen bei 100 bis 400 mbar.

Welche Hersteller führt Ehrler & Beck in dieser Technologie?

7 Hersteller: Atlas Copco, Becker, Busch, Edwards, Elmo Rietschle, Leybold und Pfeiffer Vacuum. Ihre Serien stehen im Abschnitt Hersteller und Serien.

Wie finde ich die passende Pumpe?

In der Produktübersicht lassen sich alle Modelle nach Hersteller, Serie, Kühlung, Saugvermögen, Enddruck und Motornennleistung filtern. Für die Auslegung nennen Sie uns am besten das geförderte Gas, den Arbeitsdruck und das benötigte Saugvermögen – wir beraten Sie gern.

Was bedeuten die Angaben für 50 Hz und 60 Hz?

Saugvermögen und Motornennleistung einer Pumpe hängen von der Netzfrequenz ab. Die Übersicht zeigt deshalb beide Werte, wo der Hersteller sie angibt, und die Größenfilter lassen sich zwischen 50 Hz und 60 Hz umschalten.

Liefert Ehrler & Beck auch Öl, Ersatzteile und Service?

Ja. Ehrler & Beck bietet Öle und Fette, Originalersatzteile und Zubehör sowie Wartung und Reparatur für Vakuumpumpen an.

Welche Pumpe passt zu Ihrem Prozess?

Nennen Sie uns das geförderte Gas, den Arbeitsdruck und das benötigte Saugvermögen – wir beraten Sie zu Auswahl, Ersatzteilen und Service.
