Vakuumpumpen
Vakuumpumpen nach Technologie
1.121 Vakuumpumpen und Gebläse von 7 Herstellern in elf Technologien – von der ölgeschmierten Drehschieberpumpe für das Feinvakuum bis zum Radialgebläse für große Volumenströme. Jede Technologie mit Funktionsprinzip, Kennwerten und allen Modellen.
Technologien ansehenAlle Produkte filtern
- 1.121Modelle
- 11Technologien
- 7Hersteller
- 1 × 10⁻³mbar niedrigster Enddruck
Technologien
Elf Technologien im Überblick
Jede Karte führt zur Seite der Technologie mit interaktiver Zeichnung, Kennwerten und allen Modellen.
Ölgeschmierte Drehschieber-Vakuumpumpen
Schieber gleiten in einem exzentrisch laufenden Rotor; Öl schmiert, dichtet und kühlt. Ein- und zweistufig, für Grob- und Feinvakuum.
- 256 Modelle
- 7 Hersteller
- 0,75–1.800 m³/h bei 50 Hz
Trockenlaufende Drehschieber-Vakuumpumpen
Das Drehschieberprinzip ohne Öl im Schöpfraum: Die Schieber laufen trocken. Für ölfreies Grobvakuum.
- 65 Modelle
- 4 Hersteller
- 1,9–560 m³/h bei 50 Hz
Schrauben-Vakuumpumpen
Zwei gegenläufige Schraubenrotoren fördern und verdichten das Gas – trockenlaufend oder öleingespritzt.
- 163 Modelle
- 6 Hersteller
- 63–7.385 m³/h bei 50 Hz

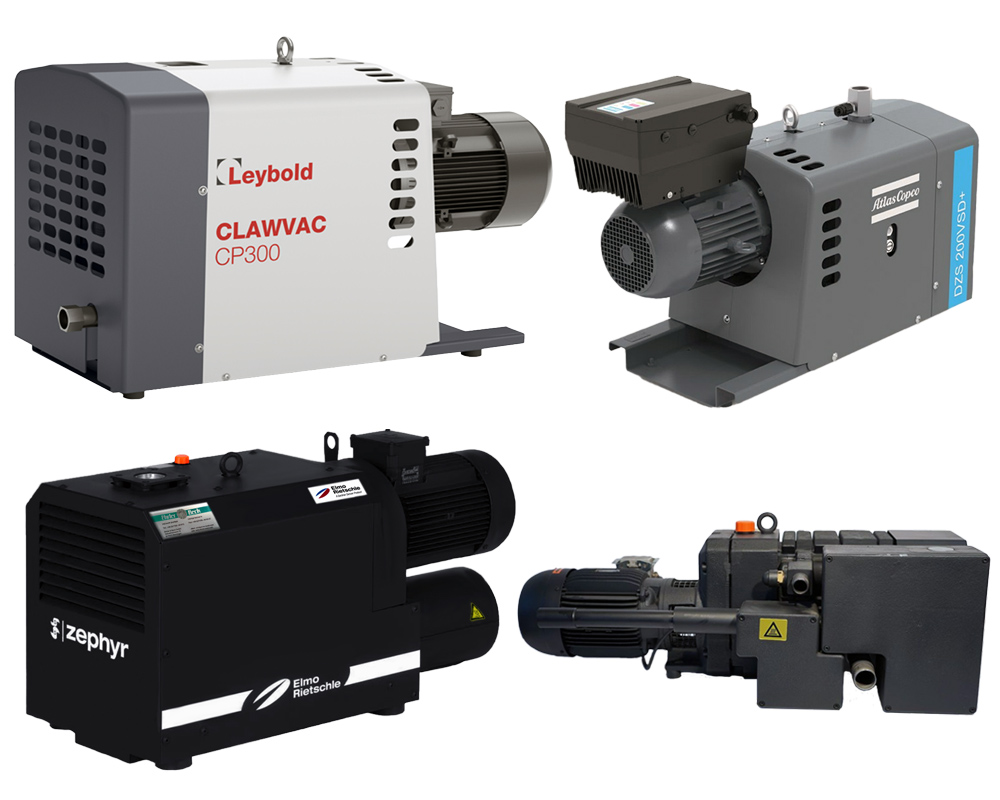

Klauen-Vakuumpumpen
Zwei Klauenrotoren drehen berührungslos gegeneinander und verdichten das Gas ohne Öl im Schöpfraum.
- 77 Modelle
- 6 Hersteller
- 18–1.560 m³/h bei 50 Hz
Scroll-Vakuumpumpen
Eine bewegte Spirale kreist in einer festen und verdichtet das Gas zur Mitte hin – trocken und ölfrei.
- 19 Modelle
- 3 Hersteller
- 3–100 m³/h bei 50 Hz
Wälzkolben-Vakuumpumpen
Zwei Wälzkolben fördern große Gasmengen berührungslos; zusammen mit einer Vorpumpe für tiefere Drücke.
- 134 Modelle
- 6 Hersteller
- 14–44.300 m³/h bei 50 Hz
Flüssigkeitsring-Vakuumpumpen
Ein exzentrisches Laufrad bildet mit der Betriebsflüssigkeit einen Ring, der das Gas verdichtet – für feuchte und dampfhaltige Gase.
- 207 Modelle
- 4 Hersteller
- 20–36.600 m³/h bei 50 Hz
Drehkolben-Vakuumpumpen
Ein Kolben läuft auf einem Exzenter im Zylinder und verdichtet das Gas; ölgedichtet, für Grob- und Feinvakuum.
- 4 Modelle
- 2 Hersteller
- 234–442 m³/h bei 50 Hz
Seitenkanal-Gebläse
Ein Laufrad beschleunigt das Gas im Seitenkanal – für große Volumenströme bei geringen Druckdifferenzen, als Vakuum- oder Druckerzeuger.
- 177 Modelle
- 4 Hersteller
- 24–2.200 m³/h bei 50 Hz
Radial-Gebläse
Ein schnell drehendes Laufrad schleudert das Gas nach außen ins Spiralgehäuse – für sehr große Volumenströme bei kleinen Druckdifferenzen.
- 3 Modelle
- 2 Hersteller
- 1.570–2.500 m³/h bei 50 Hz
Drehkolbengebläse
Zwei Drehkolben fördern das Gas ohne innere Verdichtung – für Vakuum oder Überdruck bei großen Volumenströmen.
- 16 Modelle
- 1 Hersteller
- 535–4.000 m³/h bei 50 Hz
Druck-/Vakuumpumpen
Vakuum und Überdruck
Pumpen, die beides erzeugen, stehen im Bereich Druck-/Vakuumpumpen:
Klauen-Druck-/Vakuumpumpen
2 Modelle
Vergleich
Die Technologien im Vergleich
Saugvermögen und Enddruck aus den Daten aller Modelle der Technologie; Werte bei 50 Hz.
| Technologie | Modelle | Saugvermögen | Enddruck ab | Schöpfraum |
|---|---|---|---|---|
| Ölgeschmierte Drehschieber-Vakuumpumpen | 256 | 0,75–1.800 m³/h | 1 × 10⁻³ mbar | ölgeschmiert |
| Trockenlaufende Drehschieber-Vakuumpumpen | 65 | 1,9–560 m³/h | 100 mbar | trocken |
| Schrauben-Vakuumpumpen | 163 | 63–7.385 m³/h | 1 × 10⁻³ mbar | trocken oder öleingespritzt |
| Klauen-Vakuumpumpen | 77 | 18–1.560 m³/h | 6 × 10⁻³ mbar | trocken |
| Scroll-Vakuumpumpen | 19 | 3–100 m³/h | 6 × 10⁻³ mbar | trocken |
| Wälzkolben-Vakuumpumpen | 134 | 14–44.300 m³/h | mit Vorpumpe | trocken |
| Flüssigkeitsring-Vakuumpumpen | 207 | 20–36.600 m³/h | 25 mbar | mit Betriebsflüssigkeit |
| Drehkolben-Vakuumpumpen | 4 | 234–442 m³/h | 0,033 mbar | ölgedichtet |
| Seitenkanal-Gebläse | 177 | 24–2.200 m³/h | Druckdifferenz | trocken |
| Radial-Gebläse | 3 | 1.570–2.500 m³/h | Druckdifferenz | trocken |
| Drehkolbengebläse | 16 | 535–4.000 m³/h | Druckdifferenz | trocken |
Auswahl
Welche Technologie passt?
Welcher Druck?
Für Grobvakuum kommen fast alle Technologien in Frage. Feinvakuum erreichen ölgeschmierte Drehschieber-, Drehkolben-, Schrauben-, Scroll- und einige Klauen-Vakuumpumpen; noch tiefer geht es mit einer Wälzkolbenpumpe vor der Vorpumpe.
Welches Gas?
Soll kein Öl ins Gas oder in die Abluft gelangen, sind trockenlaufende Technologien die Wahl. Für feuchte und dampfhaltige Gase eignen sich Flüssigkeitsring-Vakuumpumpen.
Wie viel Volumen?
Für große Volumenströme bei geringen Druckdifferenzen sind Seitenkanal-, Radial- und Drehkolbengebläse gebaut. Das Saugvermögen jeder Technologie zeigt der Vergleich oben.
Für die Auslegung zählen der Prozess, das Gas, der Arbeitsdruck und der Volumenstrom. Wir helfen bei der Auswahl: Anfrage stellen.
Häufige Fragen
Fragen zu Vakuumpumpen
Welche Vakuumpumpen-Technologien gibt es bei Ehrler & Beck?
Elf: ölgeschmierte Drehschieber-Vakuumpumpen, trockenlaufende Drehschieber-Vakuumpumpen, Schrauben-Vakuumpumpen, Klauen-Vakuumpumpen, Scroll-Vakuumpumpen, Wälzkolben-Vakuumpumpen, Flüssigkeitsring-Vakuumpumpen, Drehkolben-Vakuumpumpen, Seitenkanal-Gebläse, Radial-Gebläse und Drehkolbengebläse. Dazu kommen trockenlaufende Drehschieber- und Klauenpumpen für Druck und Vakuum im Bereich Druck-/Vakuumpumpen.
Was unterscheidet ölgeschmierte von trockenlaufenden Vakuumpumpen?
In einer ölgeschmierten Pumpe schmiert, dichtet und kühlt Öl den Schöpfraum; das ermöglicht tiefere Enddrücke, verlangt aber Ölwechsel und, je nach Anwendung, einen Abluftfilter. Trockenlaufende Pumpen arbeiten ohne Öl im Schöpfraum, sodass weder Gas noch Abluft mit Öl in Berührung kommen.
Welche Vakuumpumpe erreicht den niedrigsten Enddruck?
In unserem Katalog erreichen ölgeschmierte Drehschieber-Vakuumpumpen Enddrücke ab 1 × 10⁻³ mbar, Schrauben-Vakuumpumpen ab 1 × 10⁻³ mbar und Scroll-Vakuumpumpen ab 6 × 10⁻³ mbar. Wälzkolben-Vakuumpumpen erreichen zusammen mit einer passenden Vorpumpe noch tiefere Drücke.
Wie finde ich die passende Pumpe?
Auf der Seite Produkte stehen alle Modelle in einer Liste mit Filtern für Hersteller, Technologie, Enddruck, Saugvermögen und Motornennleistung. Für die Auslegung nennen Sie uns am besten Gas, Arbeitsdruck und Volumenstrom – wir beraten Sie gern.
Liefert Ehrler & Beck auch Ersatzteile und Service?
Ja. Ehrler & Beck liefert Originalersatzteile und Zubehör und übernimmt Wartung und Reparatur.
Welches Modell passt zu Ihrem Prozess?
Nennen Sie uns das zu fördernde Gas, den Arbeitsdruck und den benötigten Volumenstrom – wir beraten Sie zu Auswahl, Ersatzteilen und Service.
