Technologie

Flüssigkeitsring-Vakuumpumpen

Die Technik für feuchte und nasse Prozesse: Ein Ring aus Betriebsflüssigkeit dichtet die Kammern des Laufrads ab. 208 aktuelle Modelle von 4 Herstellern – vergleichbar nach Saugvermögen, Enddruck und Motornennleistung.

208 Modelle vergleichenSo funktioniert die Technik

  • 208Modelle
  • 17Serien
  • 4Hersteller
  • 25 mbarniedrigster Enddruck
ABCDEFGH

Punkte berühren: Die Bauteile erklären sich selbst.

Hersteller und Serien

4 Hersteller, 17 Serien

Jede Serie führt zu ihrer Seite mit allen Modellen. „Nur … anzeigen“ setzt den Filter der Produktübersicht.

Produktübersicht

Alle 208 Modelle im Vergleich

Mit den Filtern links grenzen Sie die Auswahl ein – nach den Kennwerten der Modelle, wahlweise für 50 oder 60 Hz.

Atlas Copco AWC A Serie 8 Modelle

AWC 25 ASaugvermögen 25 m³/h 50 Hz31 m³/h 60 HzEnddruck 30 mbarMotornennleistung 0,9 kW 50 Hz1,1 kW 60 HzVarianten
AWC 45 ASaugvermögen 45 m³/h 50 Hz58 m³/h 60 HzEnddruck 30 mbarMotornennleistung 1,9 kW 50 Hz2,2 kW 60 HzVarianten
AWC 80 ASaugvermögen 80 m³/h 50 Hz99 m³/h 60 HzEnddruck 30 mbarMotornennleistung 3 kW 50 Hz3,7 kW 60 HzVarianten
AWC 110 ASaugvermögen 110 m³/h 50 Hz136 m³/h 60 HzEnddruck 30 mbarMotornennleistung 3 kW 50 Hz3,7 kW 60 HzVarianten
AWC 140 ASaugvermögen 134 m³/h 50 Hz165 m³/h 60 HzEnddruck 30 mbarMotornennleistung 3,7 kW 50 Hz5,6 kW 60 HzVarianten
AWC 190 ASaugvermögen 190 m³/h 50 Hz234 m³/h 60 HzEnddruck 30 mbarMotornennleistung 5,6 kW 50 Hz7,5 kW 60 HzVarianten
AWC 280 ASaugvermögen 279 m³/h 50 Hz342 m³/h 60 HzEnddruck 30 mbarMotornennleistung 7,5 kW 50 Hz11 kW 60 HzVarianten
AWC 350 ASaugvermögen 350 m³/h 50 Hz432 m³/h 60 HzEnddruck 30 mbarMotornennleistung 11 kW 50 Hz15 kW 60 HzVarianten

Atlas Copco AWC Serie 9 Modelle

AWC 30Saugvermögen 27 m³/h 50 Hz32 m³/h 60 HzEnddruck 33 mbarMotornennleistung 1,1 kW 50 Hz1,5 kW 60 HzVarianten 6
AWC 50Saugvermögen 52 m³/h 50 Hz62 m³/h 60 HzEnddruck 33 mbarMotornennleistung 1,5 kW 50 Hz2,4 kW 60 HzVarianten 6
AWC 80Saugvermögen 80 m³/h 50 Hz96 m³/h 60 HzEnddruck 33 mbarMotornennleistung 3 kW 50 Hz4 kW 60 HzVarianten 6
AWC 110Saugvermögen 110 m³/h 50 Hz130 m³/h 60 HzEnddruck 33 mbarMotornennleistung 3,85 – 4 kW 50 Hz6,3 kW 60 HzVarianten 9
AWC 160Saugvermögen 165 m³/h 50 Hz185 m³/h 60 HzEnddruck 33 mbarMotornennleistung 4 kW 50 Hz5,5 – 6,3 kW 60 HzVarianten 15
AWC 220Saugvermögen 230 m³/h 50 Hz265 m³/h 60 HzEnddruck 33 mbarMotornennleistung 5,5 kW 50 Hz7,5 – 8,2 kW 60 HzVarianten 15
AWC 290Saugvermögen 280 m³/h 50 Hz310 m³/h 60 HzEnddruck 33 mbarMotornennleistung 7,5 kW 50 Hz11 – 12,6 kW 60 HzVarianten 15
AWC 390Saugvermögen 400 m³/h 50 Hz420 m³/h 60 HzEnddruck 33 mbarMotornennleistung 11 kW 50 Hz15 – 16,5 kW 60 HzVarianten 15
AWC 500Saugvermögen 500 m³/h 50 Hz535 m³/h 60 HzEnddruck 33 mbarMotornennleistung 15 kW 50 Hz18,5 kW 60 HzVarianten 15

Atlas Copco AWD A Serie 8 Modelle

AWD 100 ASaugvermögen 89 m³/h 50 Hz110 m³/h 60 HzEnddruck 30 mbarMotornennleistung 3 kW 50 Hz4 kW 60 HzVarianten 2
AWD 140 ASaugvermögen 142 m³/h 50 Hz177 m³/h 60 HzEnddruck 30 mbarMotornennleistung 5 kW 50 Hz6 kW 60 HzVarianten 2
AWD 170 ASaugvermögen 176 m³/h 50 Hz219 m³/h 60 HzEnddruck 30 mbarMotornennleistung 6 kW 50 Hz8 kW 60 HzVarianten 2
AWD 240 ASaugvermögen 229 m³/h 50 Hz285 m³/h 60 HzEnddruck 30 mbarMotornennleistung 8 kW 50 Hz11 kW 60 HzVarianten 2
AWD 350 ASaugvermögen 328 m³/h 50 Hz408 m³/h 60 HzEnddruck 30 mbarMotornennleistung 11 kW 50 Hz15 kW 60 HzVarianten 2
AWD 375 ASaugvermögen 354 m³/h 50 Hz440 m³/h 60 HzEnddruck 30 mbarMotornennleistung 13 kW 50 Hz19 kW 60 HzVarianten 2
AWD 600 ASaugvermögen 555 m³/h 50 Hz690 m³/h 60 HzEnddruck 30 mbarMotornennleistung 23 kW 50 Hz30 kW 60 HzVarianten 2

Atlas Copco AWD Serie 14 Modelle

Atlas Copco AWL Serie 11 Modelle

Atlas Copco AWS Serie 22 Modelle

Atlas Copco LRP VSD+ Serie 3 Modelle

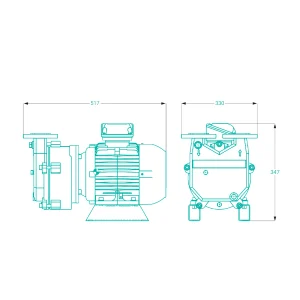

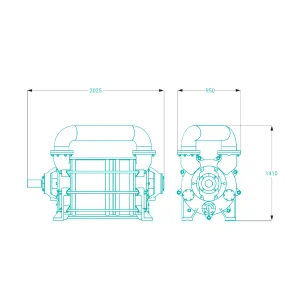

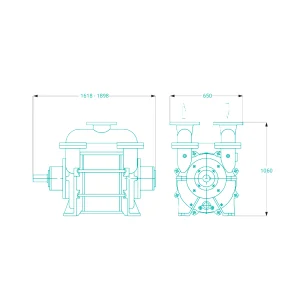

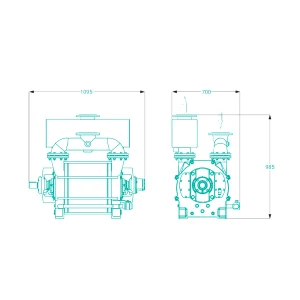

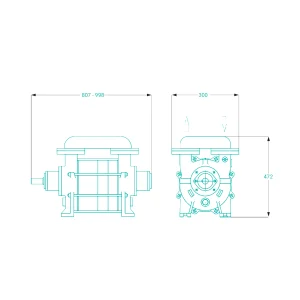

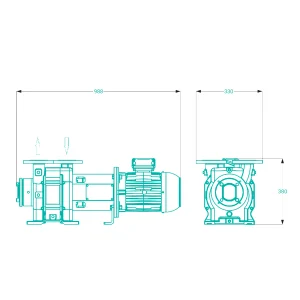

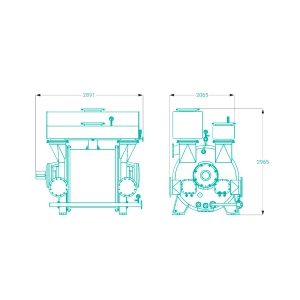

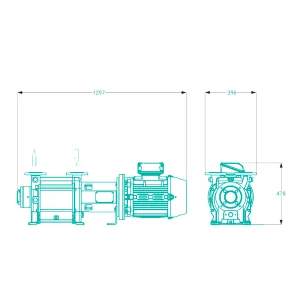

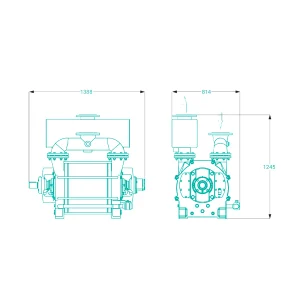

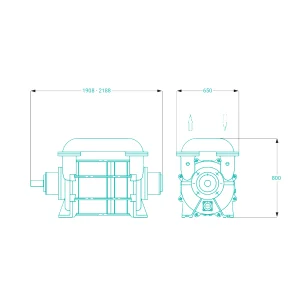

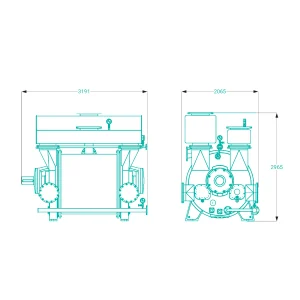

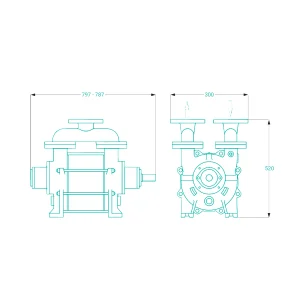

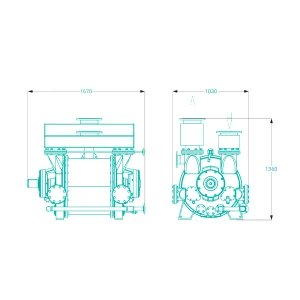

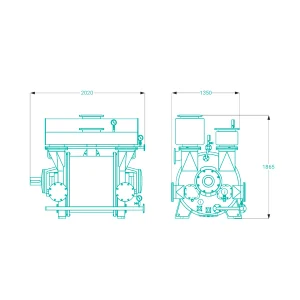

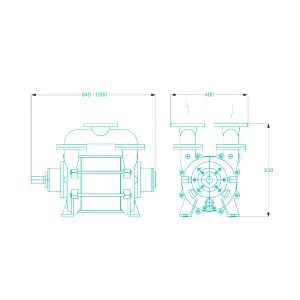

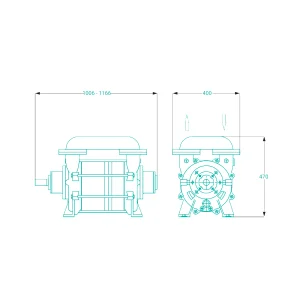

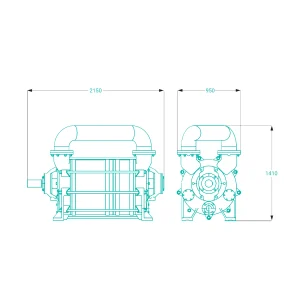

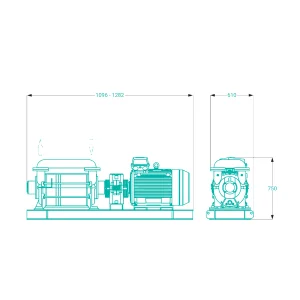

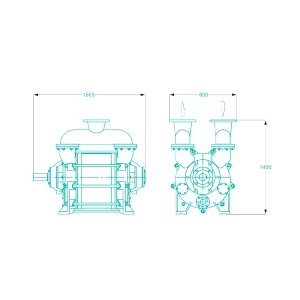

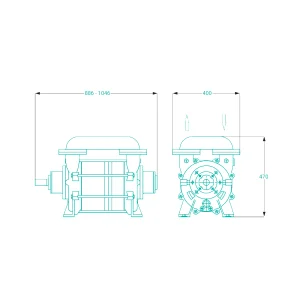

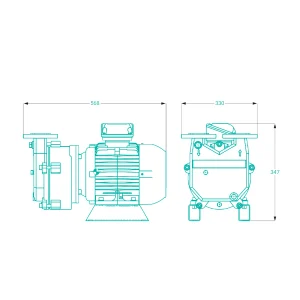

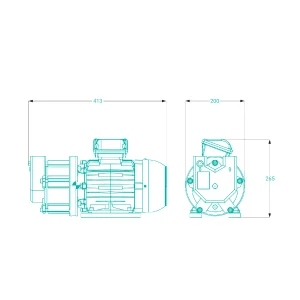

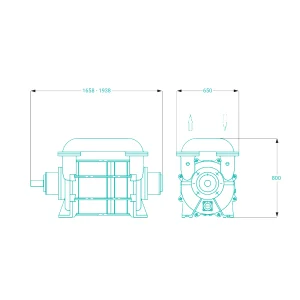

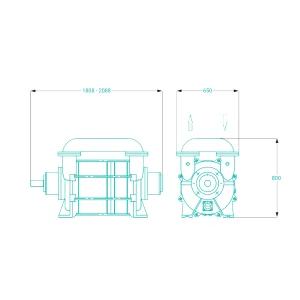

Busch DOLPHIN Serie 70 Modelle

Edwards EHR/SHR Serie 9 Modelle

Edwards LR1A Serie 12 Modelle

Edwards LR1C Serie 9 Modelle

Edwards LR1D Serie 12 Modelle

Elmo Rietschle L-BL2 Serie 7 Modelle

Elmo Rietschle L-BV2 Serie 4 Modelle

Elmo Rietschle L-BV3 Serie 1 Modell

Elmo Rietschle L-BV5 Serie 5 Modelle

Elmo Rietschle L-BV7 Serie 4 Modelle

Modellvergleich

Modelle, die ein Hersteller nicht mehr im aktuellen Programm führt, stehen nicht in dieser Übersicht, sondern in seinem Bereich „Auslaufmodelle“ – zum Beispiel unter Auslaufmodelle von Edwards.

ABCDEFGH
  • Ansaugen
  • Verdichten

Funktionsprinzip

So arbeitet eine Flüssigkeitsring-Vakuumpumpe

Das Laufrad sitzt exzentrisch im Pumpengehäuse und dreht sich, ohne es zu berühren – es ist das einzige bewegte Teil. Die Drehung legt die Betriebsflüssigkeit als Ring an die Gehäusewand; dieser Ring dichtet die Kammern zwischen den Schaufeln gegeneinander ab. Weil das Laufrad exzentrisch sitzt, werden die Kammern bei jeder Umdrehung erst größer und dann wieder kleiner.

Die Zeichnung zeigt das Grundprinzip. Die Bauarten der einzelnen Hersteller unterscheiden sich im Detail.

  1. AnsaugenDas Gas strömt durch den Sauganschluss (A) und den Saugschlitz (B) in eine Kammer (E), die mit der Drehung größer wird.
  2. VerdichtenAuf der anderen Seite dringt der Flüssigkeitsring (D) wieder in die Kammern ein: Sie werden kleiner, das Gas wird verdichtet.
  3. AusstoßenDurch den Druckschlitz (F) und den Druckanschluss (G) verlassen das Gas und ein Teil der Betriebsflüssigkeit die Pumpe.

Kennwerte

Die Technik in Zahlen

Die Spannen ergeben sich aus den aktuellen Modellen in unserem Programm.

Saugvermögen (50 Hz)

20 bis 36.600 m³/h

in unserem Programm

Enddruck

25 bis 160 mbar

in unserem Programm

Motornennleistung (50 Hz)

0,3 bis 800 kW

in unserem Programm

Enddruck im Vergleich (mbar, logarithmisch)

10⁻³10⁻²10⁻¹11010²10³Flüssigkeitsring-Vakuumpumpen: Modelle mit EnddruckangabeÖlgeschmierte Drehschieber-Vakuumpumpen: 258 Modelle

Zum Vergleich: Die ölgeschmierten Drehschieber-Vakuumpumpen in unserem Programm erreichen 1 × 10⁻³ bis 20 mbar.

Was die Technik ausmacht

Ein bewegtes Teil

Das Laufrad ist das einzige bewegte Teil im Inneren und dreht sich berührungslos im Gehäuse.

Betriebsflüssigkeit

Für einen stabilen Betrieb muss der Pumpe ständig Flüssigkeit zugeführt werden. Sie bildet den dichtenden Ring und wird mit dem Gas wieder ausgestoßen.

Kreislaufbetrieb

Ein Kreislaufaggregat führt die ausgestoßene Betriebsflüssigkeit wieder zur Pumpe zurück. Sie kommt dann mit erheblich weniger Frischflüssigkeit aus.

Feuchte Prozesse

Flüssigkeitsring-Vakuumpumpen werden überwiegend in feuchten und nassen Prozessen eingesetzt – je nach Ausführung mit korrosionsbeständigen Werkstoffen wie rostfreiem Stahl oder Keramik.

Vorteile

Was für die Technik spricht

  • Für feuchte und nasse Prozesse geeignet
  • Nur ein bewegtes Teil im Inneren
  • Berührungsloser Lauf des Laufrads
  • Gleichbleibende Betriebseigenschaften
  • Hohe Abriebfestigkeit
  • Korrosionsbeständige Werkstoffe, je nach Ausführung
  • Leiser Lauf

Anwendungen

Wo sie arbeiten

  • Lebensmittel und GetränkeMilchindustrie, Filtrationsanlagen, Wasserentgasung, Konservierung, Zuckerherstellung
  • Verpackungs­maschinenFüll- und Verschließmaschinen, Blistermaschinen, Abfüllung in PET-Flaschen
  • Keramik und ZiegelEntgasung keramischer Massen
  • Wasser und UmweltWasserentgasung, Grundwasserabsenkung, Seewasserentsalzung, Kläranlagen
  • Textil und TabakGarndämpfen, Tabakbefeuchtung
  • Weitere AnwendungenTrocknungsanlagen, zentrale Vakuumanlagen, Dampfturbinen, Heben und Handhaben

Häufige Fragen

Fragen zu Flüssigkeitsring-Vakuumpumpen

Wie funktioniert eine Flüssigkeitsring-Vakuumpumpe?

Ein exzentrisch im Gehäuse sitzendes Laufrad dreht sich in einem Ring aus Betriebsflüssigkeit. Der Ring dichtet die Kammern zwischen den Schaufeln ab; weil das Laufrad exzentrisch sitzt, werden die Kammern bei jeder Umdrehung größer und wieder kleiner – das Gas wird angesaugt, verdichtet und ausgestoßen. Die Zeichnung im Abschnitt Funktionsprinzip zeigt jeden Schritt.

Welchen Enddruck erreichen Flüssigkeitsring-Vakuumpumpen?

Die Modelle in unserem Programm nennen Enddrücke von 25 bis 160 mbar. Der erreichbare Wert hängt auch vom Dampfdruck der Betriebsflüssigkeit ab – bei Wasser also von seiner Temperatur. In der Produktübersicht grenzt der Filter „Enddruck“ die Auswahl ein.

Wozu braucht die Pumpe Betriebsflüssigkeit?

Die Betriebsflüssigkeit bildet den Ring, der die Kammern abdichtet. Weil ein Teil davon mit dem Gas ausgestoßen wird, muss ständig Flüssigkeit nachfließen – als Frischflüssigkeit oder über ein Kreislaufaggregat, das die ausgestoßene Flüssigkeit zur Pumpe zurückführt.

Von welchen Herstellern führt Ehrler & Beck diese Technologie?

Aktuell von Atlas Copco, Busch, Edwards und Elmo Rietschle. Die Serien stehen im Abschnitt Hersteller und Serien.

Wie finde ich das passende Modell?

In der Produktübersicht grenzen die Filter die Auswahl nach den Kennwerten der Modelle ein. Für die Auslegung nennen Sie uns am besten das geförderte Gas, den Arbeitsdruck und die benötigte Fördermenge – wir beraten Sie gern.

Was bedeuten die Angaben für 50 Hz und 60 Hz?

Fördermenge und Motornennleistung hängen von der Netzfrequenz ab. Die Übersicht zeigt deshalb beide Werte, wo der Hersteller sie angibt, und die Größenfilter lassen sich zwischen 50 Hz und 60 Hz umschalten.

Liefert Ehrler & Beck auch Ersatzteile und Service?

Ja. Ehrler & Beck bietet Originalersatzteile und Zubehör sowie Wartung und Reparatur an.

Welches Modell passt zu Ihrem Prozess?

Nennen Sie uns das geförderte Gas, den Arbeitsdruck und die benötigte Fördermenge – wir beraten Sie zu Auswahl, Ersatzteilen und Service.
