Technologie

Klauen-Vakuumpumpen

Zwei klauenförmige Rotoren verdichten trocken und berührungslos – ohne Öl oder andere Betriebsflüssigkeiten im Verdichtungsraum. 78 aktuelle Modelle von 6 Herstellern – vergleichbar nach Saugvermögen, Enddruck und Motornennleistung.

78 Modelle vergleichenSo funktioniert die Technik

  • 78Modelle
  • 13Serien
  • 6Hersteller
  • 6 × 10⁻³ mbarniedrigster Enddruck
ABCDEF

Punkte berühren: Die Bauteile erklären sich selbst.

Hersteller und Serien

6 Hersteller, 13 Serien

Jede Serie führt zu ihrer Seite mit allen Modellen. „Nur … anzeigen“ setzt den Filter der Produktübersicht.

Produktübersicht

Alle 78 Modelle im Vergleich

Mit den Filtern links grenzen Sie die Auswahl ein – nach den Kennwerten der Modelle, wahlweise für 50 oder 60 Hz.

Atlas Copco DZM VSD+ Serie 2 Modelle

DZM 1200 VSD+Saugvermögen 1.170 m³/h 50 Hz1.170 m³/h 60 HzEnddruck 150 mbarMotornennleistung 33 kW 50 Hz33 kW 60 HzVarianten 1
DZM 1600 VSD+Saugvermögen 1.560 m³/h 50 Hz1.560 m³/h 60 HzEnddruck 150 mbarMotornennleistung 44 kW 50 Hz44 kW 60 HzVarianten 1

Atlas Copco DZQ Serie 1 Modell

DZQ 80Saugvermögen 80 m³/h 50 Hz94 m³/h 60 HzEnddruck 0,03 mbarMotornennleistung 4 kW 50 Hz4 kW 60 HzVarianten 1

Atlas Copco DZS Serie 5 Modelle

DZS 065ASaugvermögen 65 m³/h 50 Hz78 m³/h 60 HzEnddruck 50 mbarMotornennleistung 1,8 kW 50 Hz2,2 kW 60 HzVarianten 12
DZS 150ASaugvermögen 150 m³/h 50 Hz180 m³/h 60 HzEnddruck 50 mbarMotornennleistung 3,7 kW 50 Hz3,7 kW 60 HzVarianten 12
DZS 300ASaugvermögen 300 m³/h 50 Hz360 m³/h 60 HzEnddruck 140 – 200 mbarMotornennleistung 6,2 kW 50 Hz7,5 kW 60 HzVarianten 12
DZS 500 VSaugvermögen 500 m³/h 50 Hz600 m³/h 60 HzEnddruck 200 mbarMotornennleistung 9,2 kW 50 Hz11 kW 60 HzVarianten 8
DZS 1000 VSaugvermögen 950 m³/h 50 Hz1.140 m³/h 60 HzEnddruck 200 mbarMotornennleistung 18,5 kW 50 Hz22 kW 60 HzVarianten 8

Atlas Copco DZS VSD+ Serie 5 Modelle

DZS 100 VSD+Saugvermögen 105 m³/h 50 Hz105 m³/h 60 HzEnddruck 50 mbarMotornennleistung 3 kW 50 Hz3 kW 60 HzVarianten 3
DZS 200 VSD+Saugvermögen 189 m³/h 50 Hz189 m³/h 60 HzEnddruck 50 mbarMotornennleistung 5,5 kW 50 Hz5,5 kW 60 HzVarianten 3
DZS 400 VSD+Saugvermögen 398 m³/h 50 Hz398 m³/h 60 HzEnddruck 140 mbarMotornennleistung 11 kW 50 Hz11 kW 60 HzVarianten 3
DZS 600 VSD+Saugvermögen 600 m³/h 50 Hz600 m³/h 60 HzEnddruck 200 mbarMotornennleistung 11 kW 50 Hz11 kW 60 HzVarianten 2
DZS 1200 VSD+Saugvermögen 1.140 m³/h 50 Hz1.140 m³/h 60 HzEnddruck 200 mbarMotornennleistung 22 kW 50 Hz22 kW 60 HzVarianten 2

Becker BCV Serie 7 Modelle

BCV 100Saugvermögen 100 m³/h 50 Hz120 m³/h 60 HzEnddruck 50 mbarMotornennleistung 2,2 – 3 kW 50 Hz2,2 – 3 kW 60 HzVarianten 4
BCV 150Saugvermögen 150 m³/h 50 Hz180 m³/h 60 HzEnddruck 100 mbarMotornennleistung 3 – 4 kW 50 Hz3 – 4 kW 60 HzVarianten 4
BCV 300Saugvermögen 275 m³/h 50 Hz325 m³/h 60 HzEnddruck 150 mbarMotornennleistung 5,5 – 7,5 kW 50 Hz5,5 – 7,5 kW 60 HzVarianten 4
BCV 400Saugvermögen 400 m³/h 50 Hz470 m³/h 60 HzEnddruck 200 mbarMotornennleistung 9,2 kW 50 Hz11,8 kW 60 HzVarianten 5
BCV 400 FDSaugvermögen 400 m³/h 50 Hz470 m³/h 60 HzEnddruck 200 mbarMotornennleistung 7,5 kW 50 Hz9,2 kW 60 HzVarianten 4
BCV 500Saugvermögen 500 m³/h 50 Hz600 m³/h 60 HzEnddruck 200 mbarMotornennleistung 9,2 kW 50 Hz11,8 kW 60 HzVarianten 5
BCV 500 FDSaugvermögen 500 m³/h 50 Hz600 m³/h 60 HzEnddruck 200 mbarMotornennleistung 9,2 kW 50 Hz11,8 kW 60 HzVarianten 5

Becker VARIAIR BCV Serie 3 Modelle

VARIAIR BCV 100Saugvermögen 120 m³/h 50 Hz120 m³/h 60 HzEnddruck 50 mbarMotornennleistung Varianten
VARIAIR BCV 150Saugvermögen 180 m³/h 50 Hz180 m³/h 60 HzEnddruck 100 mbarMotornennleistung Varianten
VARIAIR BCV 300Saugvermögen 325 m³/h 50 Hz325 m³/h 60 HzEnddruck 150 mbarMotornennleistung Varianten

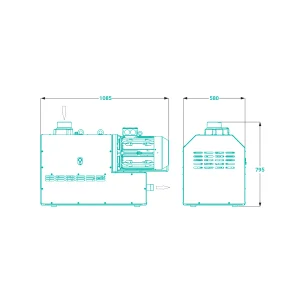

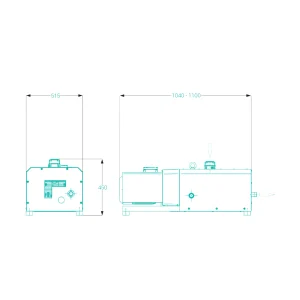

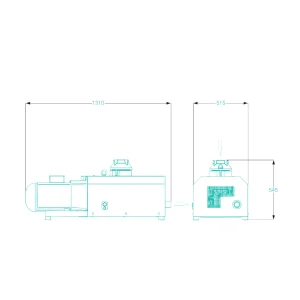

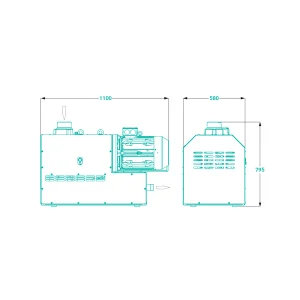

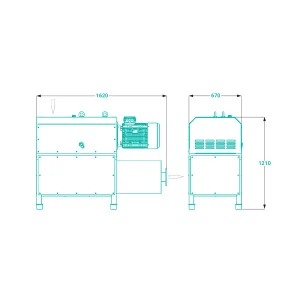

Busch MINK Serie 32 Modelle

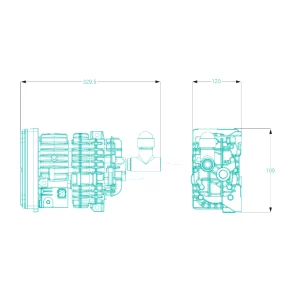

MINK MB 0018 ASaugvermögen 18 m³/h 50 Hz18 m³/h 60 HzEnddruck 600 mbarMotornennleistung 0,5 kW 50 Hz0,5 kW 60 HzVarianten 2

Edwards EDC Serie 2 Modelle

Edwards GV Serie 2 Modelle

Edwards nEDC Serie 3 Modelle

Elmo Rietschle C-VLR Serie 7 Modelle

Elmo Rietschle C-VLU Serie 4 Modelle

Leybold CLAWVAC Serie 5 Modelle

Modellvergleich

Modelle, die ein Hersteller nicht mehr im aktuellen Programm führt, stehen nicht in dieser Übersicht, sondern im Bereich „Auslaufmodelle“ des Herstellers.

ABCDEF
  • Ansaugen
  • Verdichten

Funktionsprinzip

So arbeitet eine Klauen-Vakuumpumpe

Im Gehäuse drehen sich zwei klauenförmige Rotoren gegenläufig – berührungslos und mit sehr engen Spalten; ein Getriebe synchronisiert sie. Die Form der Klauen sorgt dafür, dass das Gas angesaugt, zwischen den Rotoren verdichtet und dann ausgestoßen wird. Die Pumpe verdichtet also schon im Inneren.

Die Zeichnung zeigt das Grundprinzip vereinfacht. Bei vielen Bauarten liegen die Öffnungen seitlich und werden von den Rotoren freigegeben; die Bauarten der Hersteller unterscheiden sich im Detail.

  1. AnsaugenBewegt sich die Klaue am Sauganschluss (A) vorbei, wird das Gas in den Saugraum (D) gesaugt.
  2. VerdichtenDie Rotoren (C) tragen das Gas zur Druckseite; dort wird das Volumen zwischen ihnen kleiner (E).
  3. AusstoßenSobald der Rotor den Druckkanal freigibt, wird das vorverdichtete Gas durch den Druckanschluss (F) ausgestoßen.

Kennwerte

Die Technik in Zahlen

Die Spannen ergeben sich aus den aktuellen Modellen in unserem Programm.

Saugvermögen (50 Hz)

18 bis 1.560 m³/h

in unserem Programm

Enddruck

6 × 10⁻³ bis 600 mbar

in unserem Programm

Motornennleistung (50 Hz)

0,5 bis 44 kW

in unserem Programm

Enddruck im Vergleich (mbar, logarithmisch)

10⁻³10⁻²10⁻¹11010²10³Klauen-Vakuumpumpen: alle 78 ModelleÖlgeschmierte Drehschieber-Vakuumpumpen: 258 Modelle

Zum Vergleich: Die ölgeschmierten Drehschieber-Vakuumpumpen in unserem Programm erreichen 1 × 10⁻³ bis 20 mbar.

Was die Technik ausmacht

Innere Verdichtung

Das Gas wird in der Pumpe vorverdichtet, bevor es ausgestoßen wird. Gegenüber Bauarten ohne innere Verdichtung spart das Energie.

Trockener Verdichtungsraum

Die engen Spalte zwischen Rotoren und Gehäuse dichten ab. Schmierstoffe oder Betriebsflüssigkeiten sind im Verdichtungsraum nicht erforderlich.

Synchrongetriebe

Ein Getriebe sorgt dafür, dass die beiden Rotoren genau zueinander laufen, ohne sich zu berühren.

Ausführungen

Je nach Serie gibt es korrosionsbeständige Ausführungen mit Edelstahlklauen und explosionsgeschützte Modelle.

Vorteile

Was für die Technik spricht

  • Ölfreie Verdichtung
  • Berührungslos laufende Rotoren
  • Innere Verdichtung spart Energie
  • Kein Öl im Verdichtungsraum zu wechseln
  • Robust für den Dauerbetrieb
  • Luftgekühlte Bauarten
  • Explosionsgeschützte Ausführungen, je nach Serie

Anwendungen

Wo sie arbeiten

  • HolzbearbeitungHalten, Vakuumpressen
  • DruckHalten, Heben, Bewegen
  • KunststoffPneumatisches Fördern, Halten, Aufnehmen und Platzieren
  • Pharma und VerpackungAufnehmen und Platzieren, Blisterverpackung, Herstellung von Aluminiumdosen
  • Lebensmittel und GetränkePneumatische Förderung, zentrale Vakuumversorgung
  • Medizin und FlachglasZentrale Vakuumversorgung; Halten, Heben, Bewegen

Häufige Fragen

Fragen zu Klauen-Vakuumpumpen

Wie funktioniert eine Klauen-Vakuumpumpe?

Zwei klauenförmige Rotoren drehen sich gegenläufig und berührungslos im Gehäuse. Ihre Form sorgt dafür, dass das Gas angesaugt, zwischen den Rotoren verdichtet und ausgestoßen wird. Die Zeichnung im Abschnitt Funktionsprinzip zeigt jeden Schritt.

Sind Klauen-Vakuumpumpen ölfrei?

Im Verdichtungsraum ja: Die engen Spalte zwischen den Rotoren und dem Gehäuse dichten ab, Schmierstoffe oder Betriebsflüssigkeiten sind dort nicht nötig. Öl gibt es nur im Synchrongetriebe.

Welchen Enddruck erreichen Klauen-Vakuumpumpen?

Die Modelle in unserem Programm nennen Enddrücke von 6 × 10⁻³ bis 600 mbar – je nach Serie und Bauart. In der Produktübersicht grenzt der Filter „Enddruck“ die Auswahl ein.

Von welchen Herstellern führt Ehrler & Beck diese Technologie?

Aktuell von Atlas Copco, Becker, Busch, Edwards, Elmo Rietschle und Leybold. Die Serien stehen im Abschnitt Hersteller und Serien.

Wie finde ich das passende Modell?

In der Produktübersicht grenzen die Filter die Auswahl nach den Kennwerten der Modelle ein. Für die Auslegung nennen Sie uns am besten das geförderte Gas, den Arbeitsdruck und die benötigte Fördermenge – wir beraten Sie gern.

Was bedeuten die Angaben für 50 Hz und 60 Hz?

Fördermenge und Motornennleistung hängen von der Netzfrequenz ab. Die Übersicht zeigt deshalb beide Werte, wo der Hersteller sie angibt, und die Größenfilter lassen sich zwischen 50 Hz und 60 Hz umschalten.

Liefert Ehrler & Beck auch Ersatzteile und Service?

Ja. Ehrler & Beck bietet Originalersatzteile und Zubehör sowie Wartung und Reparatur an.

Welches Modell passt zu Ihrem Prozess?

Nennen Sie uns das geförderte Gas, den Arbeitsdruck und die benötigte Fördermenge – wir beraten Sie zu Auswahl, Ersatzteilen und Service.
