Flüssigkeitsring-Vakuumpumpen

AWC-Serie von Atlas Copco

Die AWC-Serie von Atlas Copco im Überblick: 9 Modelle aus dem Bereich Flüssigkeitsring-Vakuumpumpen – mit technischen Daten, Varianten und der Möglichkeit zur Anfrage.

9 Modelle ansehenAnfrage stellen

  • 9Modelle
  • 27–500m³/h Saugvermögen bei 50 Hz
  • 33mbar Enddruck
  • 1,1–15kW Motornennleistung bei 50 Hz

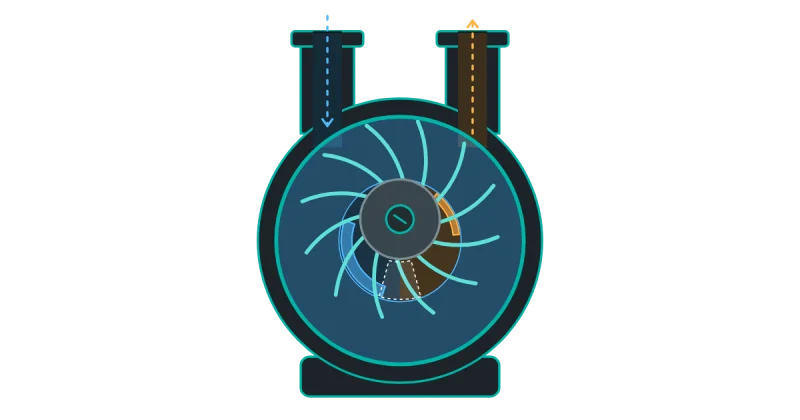

Funktionsprinzip: Flüssigkeitsring-Vakuumpumpen (schematische Zeichnung)
Funktionsprinzip: Flüssigkeitsring-Vakuumpumpen

Produktübersicht

Produkte der AWC-Serie von Atlas Copco

Mit den Filtern links grenzen Sie die Modelle nach ihren Kennwerten ein. Jede Zeile führt zum Modell mit technischen Daten und Varianten.

AWC 30Saugvermögen 27 m³/h 50 Hz32 m³/h 60 HzEnddruck 33 mbarMotornennleistung 1,1 kW 50 Hz1,5 kW 60 HzVarianten 6
AWC 50Saugvermögen 52 m³/h 50 Hz62 m³/h 60 HzEnddruck 33 mbarMotornennleistung 1,5 kW 50 Hz2,4 kW 60 HzVarianten 6
AWC 80Saugvermögen 80 m³/h 50 Hz96 m³/h 60 HzEnddruck 33 mbarMotornennleistung 3 kW 50 Hz4 kW 60 HzVarianten 6
AWC 110Saugvermögen 110 m³/h 50 Hz130 m³/h 60 HzEnddruck 33 mbarMotornennleistung 3,85 – 4 kW 50 Hz6,3 kW 60 HzVarianten 9
AWC 160Saugvermögen 165 m³/h 50 Hz185 m³/h 60 HzEnddruck 33 mbarMotornennleistung 4 kW 50 Hz5,5 – 6,3 kW 60 HzVarianten 15
AWC 220Saugvermögen 230 m³/h 50 Hz265 m³/h 60 HzEnddruck 33 mbarMotornennleistung 5,5 kW 50 Hz7,5 – 8,2 kW 60 HzVarianten 15
AWC 290Saugvermögen 280 m³/h 50 Hz310 m³/h 60 HzEnddruck 33 mbarMotornennleistung 7,5 kW 50 Hz11 – 12,6 kW 60 HzVarianten 15
AWC 390Saugvermögen 400 m³/h 50 Hz420 m³/h 60 HzEnddruck 33 mbarMotornennleistung 11 kW 50 Hz15 – 16,5 kW 60 HzVarianten 15
AWC 500Saugvermögen 500 m³/h 50 Hz535 m³/h 60 HzEnddruck 33 mbarMotornennleistung 15 kW 50 Hz18,5 kW 60 HzVarianten 15

Modellvergleich

Über die Serie

Technik und Merkmale

Arbeitsprinzip

Flüssigkeitsring-Vakuumpumpen werden mit hochwertigen Werkstoffen wie rostfreiem Stahl und Keramik überwiegend in feuchten und nassen Prozessen eingesetzt. Ein exzentrisch laufendes Flügelrad bildet in der Betriebsflüssigkeit einen Flüssigkeitsring, der das Gas ansaugt, verdichtet und ausstößt. Die Pumpen sind extrem leise, unempfindlich gegen Kondensat und verschleißarm.

Das Funktionsprinzip zeigt die Technologieseite mit einer interaktiven Zeichnung: Flüssigkeitsring-Vakuumpumpen.

Merkmale der Baureihe

  • Einstufige Flüssigkeitsringpumpe mit Flachsteuerscheibe und variabler Steueröffnung: stabile Förderleistung im ganzen Grobvakuumbereich bei sparsamem Betriebswasserverbrauch
  • Kompaktes Pumpenelement, robuste und bewährte Konstruktion
  • Laufrad serienmäßig aus Edelstahl, korrosionsbeständig
  • Motorblock-Ausführung mit Laternenflansch für automatische Motorausrichtung und automatische Mittenlinieneinstellung beim Befüllen
  • Wasser als Betriebsflüssigkeit: isotherme Verdichtung, unempfindlich gegen Dampf, Kondensat, Flüssigkeitsmitriss und Partikel

Herstellerangaben, wie sie in den Produktbeschreibungen der einzelnen Modelle stehen.

Häufige Fragen

Fragen zur AWC-Serie von Atlas Copco

Welche Modelle umfasst die AWC-Serie von Atlas Copco?
Der Katalog von Ehrler & Beck führt 9 Modelle der Serie. Die Produktübersicht nennt jedes Modell mit seinen Kennwerten und der Zahl seiner Varianten; die Modellseite zeigt die technischen Daten.
Welches Saugvermögen deckt die Serie ab?
Die Modelle decken bei 50 Hz ein Saugvermögen von 27 bis 500 m³/h ab. Die Angabe stammt aus den Produktdaten der einzelnen Modelle; Werte für 60 Hz stehen, soweit vorhanden, in der Produktübersicht.
Welchen Enddruck erreichen die Modelle der Serie?
Der Enddruck beträgt 33 mbar. Maßgeblich sind die Angaben auf der Seite des jeweiligen Modells.
Wie funktioniert die Technik der Serie?
Die Serie gehört zum Bereich Flüssigkeitsring-Vakuumpumpen. Die Technologieseite erklärt das Funktionsprinzip mit einer interaktiven Zeichnung und nennt alle Serien dieser Technik.
Liefert Ehrler & Beck Ersatzteile und Service für die AWC-Serie von Atlas Copco?
Ja. Ehrler & Beck liefert die Modelle der Serie sowie Ersatzteile und Zubehör und übernimmt Wartung und Reparatur. Für ein Angebot genügt eine Anfrage mit Modell oder Teilenummer.

Welches Modell passt zu Ihrem Prozess?

Nennen Sie uns das geförderte Gas, den Arbeitsdruck und die benötigte Fördermenge – wir beraten Sie zu Auswahl, Ersatzteilen und Service.
