GVS 120 VSD+ 3Ph 380-460 V 50/60 Hz, IEC-UL/cUL

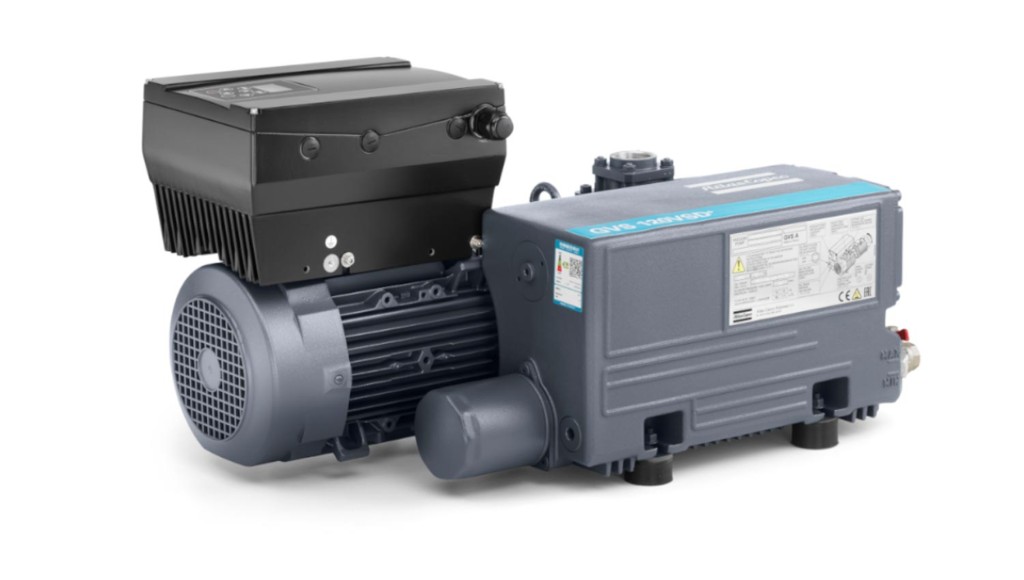

Die Atlas Copco GVS 120 VSD+ ist eine einstufige, ölgedichtete und luftgekühlte Drehschieber-Vakuumpumpe mit integriertem VSD+-Frequenzumrichter. Ihr Saugvermögen liegt je nach Drehzahl zwischen 84 und 117 m³/h, der Enddruck bei 0,5 mbar(a), die Motorleistung bei 3,7 kW. Ehrler & Beck liefert die GVS 120 VSD+ mit passenden Ersatzteilen, Zubehör und Service.
Anfrage zu diesem Produkt Weiterlesen
- Saugvermögen 117 m³/h 50 Hz 117 m³/h 60 Hz
- Enddruck 0,5 mbar
- Motornennleistung 3,7 kW 50 Hz 3,7 kW 60 Hz
| Variante | Teilenummer |
|---|---|
| 3Ph 380-460 V 50/60 Hz, IEC-UL/cUL (ausgewählt) | 8153335991 |
Atlas Copco GVS 120 VSD+ – Vakuum nach Bedarf statt Dauerlauf mit voller Drehzahl
Die GVS 120 VSD+ deckt 84 bis 117 m³/h ab und erreicht bei geschlossenem Gasballast 0,5 mbar(a). Der 3,7-kW-Motor arbeitet zwischen 1350 und 1950 U/min. Mit 770 × 400 × 380 mm und 112 kg Nettomasse bleibt sie kompakt; angeschlossen wird über G 1 1/4" an Einlass und Abgasseite.Drucksollwert statt fester Drehzahl
Der VSD+-Antrieb auf der Oberseite der Pumpe hält den eingestellten Drucksollwert und passt die Drehzahl dem Bedarf an. Atlas Copco beschreibt den Effekt in der Betriebsanleitung so: Die Vakuumerzeugung wird optimiert, der Stromverbrauch sinkt und damit auch die CO2-Bilanz. Über die VSD+-App lassen sich Einlassdruck, Rotordrehzahl, Betriebsstunden und Wartungsintervalle überwachen.Anwendungen der Baureihe
Zu den von Atlas Copco genannten Einsatzfeldern der GVS VSD+ gehören Verpackung, Holzbearbeitung, Gummi und Kunststoffe, R&D-Systeme, Elektronikindustrie, Fördertechnik und Güterumschlag, Papier und Druck, medizinisches Vakuum, Umweltanwendungen, Schutzgasverpackung, Gefriertrocknung und Formkörper aus Ton.Varianten der GVS 120 VSD+
Die GVS 120 VSD+ ist bei Ehrler & Beck in einer Ausführung erhältlich (Artikelnummer 8153335991): IEC – UL/cUL für 380–460 V, 50/60 Hz, 3-phasig. Die Motorleistung beträgt 3,7 kW, das Saugvermögen 84 bis 117 m³/h und die Nettomasse 112 kg.Merkmale der GVS-VSD+-Reihe
- Bauart: einstufig, ölgedichtet, luftgekühlt, Direktantrieb
- Drehzahlregelung nach Druck: Der integrierte VSD+-Frequenzumrichter hält den eingestellten Drucksollwert
- VSD+-App: Inbetriebnahme, Steuerung und Überwachung per Bluetooth, für Android und iOS
- Schnittstellen: Modbus RTU serienmäßig, Bedienpanel am Umrichter
- Schutzfunktionen: STO-Funktion, Temperaturschutz und Vakuum-Entlastungsventil
- Lieferumfang: Drucksensor 0–1000 mbar(a) mit T-Rohr, Modbus-Kabel M12 auf USB, Auslassschalldämpfer
- Optionen: Temperatursensor Pt1000 für den Elementschutz; O2-Versionen für Anwendungen mit hoher Sauerstoffkonzentration
| Saugvermögen 50Hz | 117 |
|---|---|
| Saugvermögen 60Hz | 117 |
| Enddruck | 0,5 |
| Motornennleistung 50Hz | 3,7 |
| Motornennleistung 60Hz | 3,7 |
| Gewicht | 112 |
| Länge | 77 |
| Breite | 40 |
| Höhe | 38 |
| Anschlussflansch Eingang | G 1 1/4" Innengewinde |
| Anschlussflansch Ausgang | G 1 1/4" Innengewinde |
| Schallpegel | 61 dB(A) |
| Kühlungsart | Luftkühlung |
| Öltyp | VACUUM VANE FLUID PLUS 100 |
Zusätzliche technische Daten
| Technische Daten | Wert |
|---|---|
| Schalldruckpegel (Shop-Angabe = Basispumpe GVS 100 A bei 50 Hz) | 61 dB(A) |
| Saugvermögen, drehzahlgeregelt (min.–max.) | 84–117 m³/h |
| Enddruck bei geschlossenem Gasballast | 0,5 mbar(a) |
| Nennleistung Motor | 3,7 kW |
| Netzanschluss | 380–460 V, 50/60 Hz, 3-phasig |
| Ausführung | IEC – UL/cUL |
| Nennstrom | 8,26 A |
| Imax unter Spannung | 11,8 A |
| Max. Sicherung IEC Klasse gG/gL | 16 A |
| Empfohlener Kabelquerschnitt | 2,5 mm² (AWG 14) |
| Motordrehzahl (min.–max.) | 1350–1950 U/min |
| Nennfrequenz Motor | 65 Hz |
| Antrieb | Direktantrieb mit auf dem Motor montiertem Frequenzumrichter (VSD+) |
| Schnittstellen | Modbus RTU, Bluetooth (VSD+-App), Bedienpanel |
| Kühlung | Luft |
| Ölfüllmenge | 2 l |
| Ölviskosität | Mineralöl ISO VG 68; Synthetik-/PFPE-Öl ISO VG 100 |
| Standard-Schmiermittel | Vacuum Vane Fluid Plus 100 |
| Max. Wasserdampf-Einlassdruck mit Standard-Gasballast | 30 mbar(a) |
| Max. Wasserdampf-Einlassdruck mit großem Gasballast (oder 2 Gasballastventilen) | 50 mbar(a) |
| Max. Wasserdampf-Pumprate mit Standard-Gasballast | 2,25 kg/h |
| Max. Einlassdruck für Dauerbetrieb | 1013 mbar(a) |
| Abluftgegendruck (min. / max.) | -15 / +150 mbar(e) |
| Umgebungstemperatur | 12 bis 40 °C |
| Gaseinlasstemperatur | 12 bis 40 °C |
| Abmessungen L × B × H | 770 × 400 × 380 mm |
| Gewicht netto / Versandgewicht | 112 kg / 133 kg |
| Einlassanschluss / Abgasanschluss | G 1 1/4" / G 1 1/4" |
| Produktname | Artikelnummer |
|---|---|
| Kleines Wartungsset GVS 100A | SK9605M |
| Großes Wartungsset GVS 100A, DS | SK9605001 |
| Ölfilter GVS 100A | 3001170191 |
| Ölabscheider-Element GVS 60-100A | 3001170184 |
| Vacuum Vane Fluid 68, Mineralöl ISO VG 68, 1 Liter | 1630204501 |
| Vacuum Vane Fluid 68, Mineralöl ISO VG 68, 5 Liter | 3002614058 |
| Vacuum Vane Fluid 68, Mineralöl ISO VG 68, 20 Liter | 3002614057 |
| Produktname | Artikelnummer |
|---|---|
| T-Einlassfilter 1 1/4 | 8092300033 |
| T-Flüssigkeitsabscheider 1 1/4 | 8092300843 |
| DP-Messgerät GVS 40-630A | 8092302002 |
| Temperaturschalter GVS 40-100A & GVS 300A | 8092301830 |
| VAC 1506 / 2" | 8092300949 |
| Vakuumtank 270 L | 8092300345 |
| Vakuumtank 500 L | 8092300352 |
| Vakuumtank 1000 L | 8092300360 |
| Vakuumtank 2000 L | 8092300378 |
| Vakuumtank 3000 L | 8092300386 |
| Automatischer Abfluss AVD 230 VAC | 8092300349 |
| Pneumatischer Vac-Drain 42 l/h | 8092300041 |
