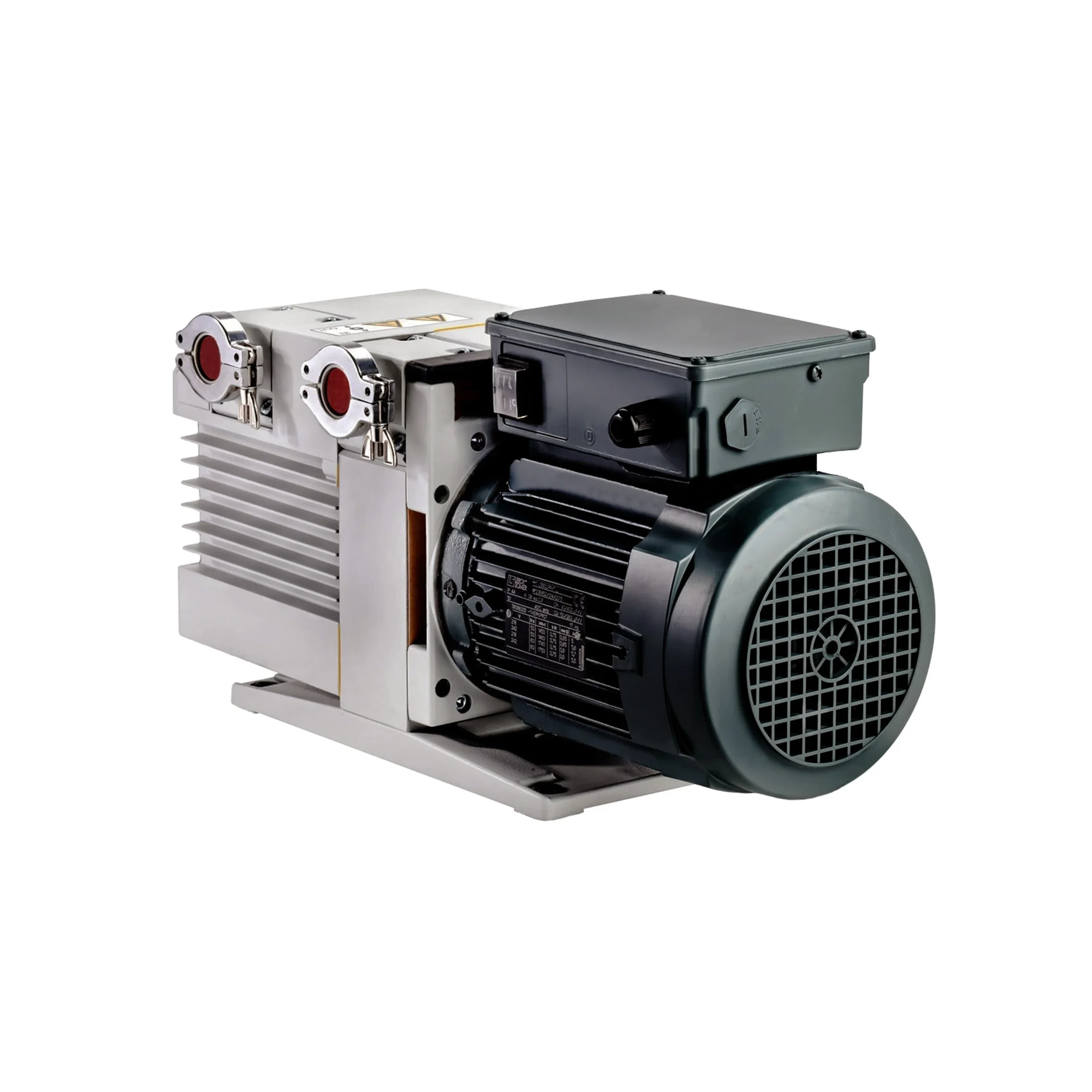

TRIVAC D 16 B 3Ph 200-240/380-400 V 50 Hz / 200-240/380-480 V 60 Hz

TRIVAC D 16 B – die vielseitige Baugröße der TRIVAC B

Die Leybold TRIVAC D 16 B liefert 16,5 m³/h bei 50 Hz und 19,8 m³/h bei 60 Hz (Nennsaugvermögen 18,9 m³/h) bei einem Endtotaldruck von ≤ 2 × 10⁻³ mbar ohne Gasballast. Für die TRIVAC B-Serie nennt Leybold unter anderem Forschung und Entwicklung, Chemie und Pharma, Metallurgie und Öfen, Automobilindustrie, Kälte- und Klimatechnik, Analysentechnik, Gefriertrocknung und Vorvakuum für Hochvakuum-Pumpsysteme als Einsatzgebiete.

Aufbau und Funktion

Ab der Baugröße D 16 B besitzen die TRIVAC B-Pumpen eine integrierte Kühlung mit Kühlkanal und einen zusätzlichen, motorgetriebenen Lüfter für eine konstante Betriebstemperatur. Die eingebaute Ölpumpe schmiert druckunabhängig und ermöglicht den Dauerbetrieb bis 1000 mbar Ansaugdruck; das öldruckgesteuerte Saugstutzenventil verhindert das Rückströmen von Öl. Wasserdampfverträglichkeit 25 mbar, Wasserdampfkapazität 305 g/h (50 Hz) / 370 g/h (60 Hz), Ölfüllung 0,45 / 1,0 l, Geräuschpegel 54 / 56 dB(A) (ohne / mit Gasballast).

Sonderausführungen

Die TRIVAC D 16 B-DOT arbeitet mit Bremsflüssigkeit (DOT 4) als Dicht- und Schmiermittel und ist dafür mit EPDM-Dichtungen ausgerüstet; abgesehen von Dichtungen und Betriebsmittel ist sie mit der TRIVAC D 16 B identisch und wird laut Leybold zum Befüllen von Bremskreisläufen in der Automobilindustrie eingesetzt (Enddruck ohne Gasballast < 6 × 10⁻¹ mbar). Die Ausführung mit Esteröl LEYBONOL LVO 210 ist für Anwendungen mit Kältemaschinenölen vorgesehen.

Varianten der TRIVAC D 16 B

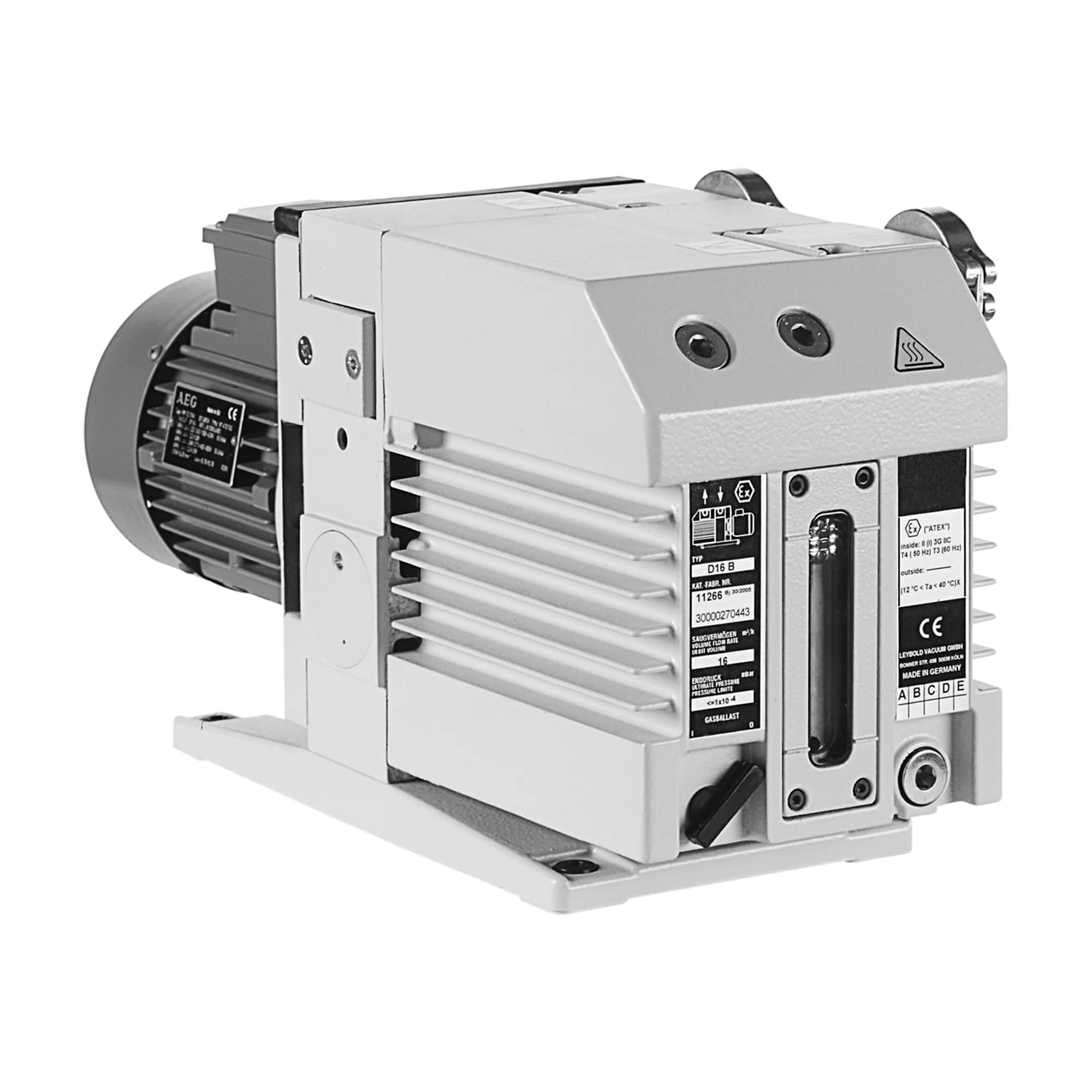

Die TRIVAC D 16 B ist bei Ehrler & Beck in sechs Varianten erhältlich (Artikelnummern 11266, 11325, 15130016V01CZO, 11333, 11406, 11410). Die Motornennleistung reicht von 0,75 bis 0,9 kW (50 Hz), das Gewicht von 28 bis 43,6 kg. Spannung, Phase und alle weiteren Daten der einzelnen Varianten finden Sie in der Variantenauswahl und unter Technische Daten.

Merkmale und Vorteile

• Niedriger Enddruck: Endpartialdruck unter 1 × 10⁻⁴ mbar, Endtotaldruck ≤ 2 × 10⁻³ mbar ohne Gasballast
• Hohe Wasserdampfverträglichkeit: Integrierter Gasballast
• Geringes Ölrückströmen: Über den Öldruck gesteuertes Saugstutzenventil
• Dauerbetrieb bis 1000 mbar: Eingebaute Ölpumpe mit druckunabhängiger Schmierung
• Leise und vibrationsarm: Elastische Kupplung zwischen Motor und Pumpe
• Servicefreundlich: Austauschbarer Innenkörper, Anschlüsse wahlweise vertikal oder horizontal

Saugvermögen 50Hz	16,5
Saugvermögen 60Hz	19,8
Enddruck	2 × 10-3
Motornennleistung 50Hz	0,75
Motornennleistung 60Hz	0,75
Motor-Effizienzklasse	IE3
Gewicht	28
Länge	50,8
Breite	18,6
Höhe	29,8
Anschlussflansch Eingang	DN 25 ISO-KF (NW25)
Anschlussflansch Ausgang	DN 25 ISO-KF (NW25)
Schallpegel	54 dB(A)
Kühlungsart	Luftkühlung
Öltyp	DOT 4, LEYBONOL LVO 130, LEYBONOL LVO 210
