Ölgeschmierte Drehschieber-Vakuumpumpen

HENA-Serie von Pfeiffer

Die HENA-Serie von Pfeiffer im Überblick: 19 Modelle aus dem Bereich ölgeschmierte Drehschieber-Vakuumpumpen – mit technischen Daten, Varianten und der Möglichkeit zur Anfrage.

19 Modelle ansehenAnfrage stellen

  • 19Modelle
  • 25–1.600m³/h Saugvermögen bei 50 Hz
  • 0,2mbar niedrigster Enddruck
  • 1–30kW Motornennleistung bei 50 Hz

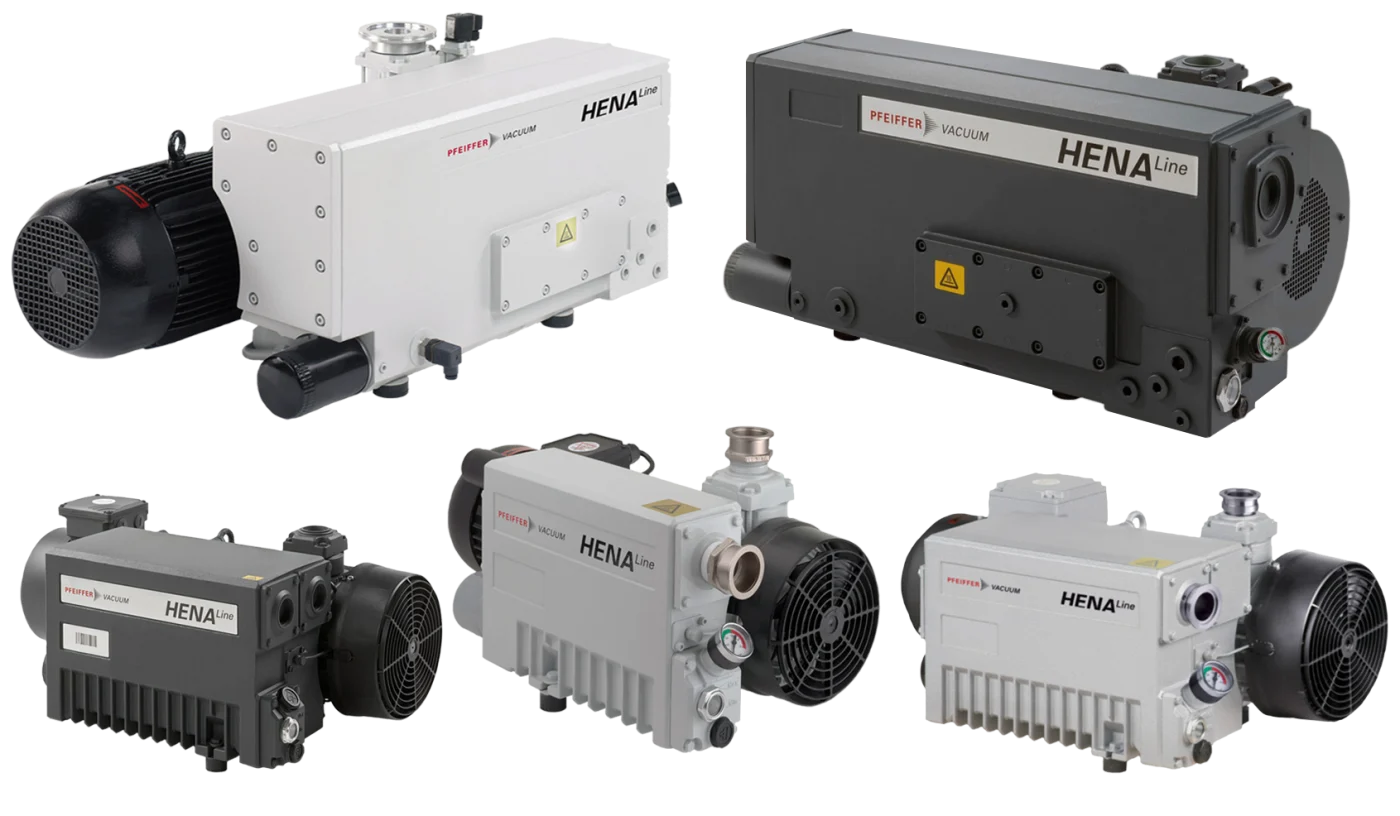

HENA-Serie von Pfeiffer

Produktübersicht

Produkte der HENA-Serie von Pfeiffer

Mit den Filtern links grenzen Sie die Modelle nach ihren Kennwerten ein. Jede Zeile führt zum Modell mit technischen Daten und Varianten.

Hena 25Saugvermögen 25 m³/h 50 Hz30 m³/h 60 HzEnddruck 0,3 mbarMotornennleistung 1 – 1,1 kW 50 Hz1,2 – 2 kW 60 HzVarianten 4
Hena 26Saugvermögen 25 m³/h 50 Hz30 m³/h 60 HzEnddruck 0,3 mbarMotornennleistung 1 kW 50 Hz1,2 kW 60 HzVarianten 6
Hena 40Saugvermögen 40 m³/h 50 Hz48 m³/h 60 HzEnddruck 0,2 – 0,3 mbarMotornennleistung 1,4 – 1,8 kW 50 Hz1,7 – 2 kW 60 HzVarianten 2
Hena 41Saugvermögen 40 m³/h 50 Hz48 m³/h 60 HzEnddruck 0,3 mbarMotornennleistung 1,4 kW 50 Hz1,7 kW 60 HzVarianten 4
Hena 60Saugvermögen 63 m³/h 50 Hz76 m³/h 60 HzEnddruck 0,2 – 0,3 mbarMotornennleistung 1,8 – 2 kW 50 Hz2 – 2,4 kW 60 HzVarianten 2
Hena 61Saugvermögen 63 m³/h 50 Hz76 m³/h 60 HzEnddruck 0,3 mbarMotornennleistung 2 kW 50 Hz2,4 kW 60 HzVarianten 4
Hena 100Saugvermögen 100 m³/h 50 Hz120 m³/h 60 HzEnddruck 0,3 mbarMotornennleistung 2,7 kW 50 Hz3,4 kW 60 HzVarianten 1
Hena 101Saugvermögen 100 m³/h 50 Hz120 m³/h 60 HzEnddruck 0,3 mbarMotornennleistung 2,7 kW 50 Hz3,4 kW 60 HzVarianten 4
Hena 200Saugvermögen 200 m³/h 50 Hz240 m³/h 60 HzEnddruck 0,3 mbarMotornennleistung 5,5 kW 50 Hz6,6 kW 60 HzVarianten 1
Hena 201Saugvermögen 200 m³/h 50 Hz240 m³/h 60 HzEnddruck 0,3 mbarMotornennleistung 5,5 kW 50 Hz6,6 kW 60 HzVarianten 1
Hena 300Saugvermögen 300 m³/h 50 Hz360 m³/h 60 HzEnddruck 0,3 mbarMotornennleistung 7,5 kW 50 Hz9,2 kW 60 HzVarianten 1
Hena 301Saugvermögen 300 m³/h 50 Hz360 m³/h 60 HzEnddruck 0,3 mbarMotornennleistung 7,5 kW 50 Hz9,2 kW 60 HzVarianten 2
Hena 301 SSaugvermögen 300 m³/h 50 Hz360 m³/h 60 HzEnddruck 0,3 mbarMotornennleistung 7,5 kW 50 Hz9,2 kW 60 HzVarianten 1
Hena 400Saugvermögen 400 m³/h 50 Hz480 m³/h 60 HzEnddruck 0,3 mbarMotornennleistung 13,5 kW 50 Hz15 kW 60 HzVarianten 1
Hena 401Saugvermögen 400 m³/h 50 Hz480 m³/h 60 HzEnddruck 0,3 mbarMotornennleistung 13,5 kW 50 Hz15 kW 60 HzVarianten 9
Hena 630Saugvermögen 630 m³/h 50 Hz760 m³/h 60 HzEnddruck 0,3 mbarMotornennleistung 15 kW 50 Hz18,5 kW 60 HzVarianten 1
Hena 631Saugvermögen 630 m³/h 50 Hz760 m³/h 60 HzEnddruck 0,3 mbarMotornennleistung 15 kW 50 Hz18,5 kW 60 HzVarianten 10
Hena 1000Saugvermögen 1.000 m³/h 50 Hz1.200 m³/h 60 HzEnddruck 1 mbarMotornennleistung 22 kW 50 Hz30 kW 60 HzVarianten 2
Hena 1600Saugvermögen 1.600 m³/h 50 Hz1.920 m³/h 60 HzEnddruck 0,7 mbarMotornennleistung 30 kW 50 Hz37 kW 60 HzVarianten 2

Über die Serie

Merkmale und Vorteile der HENA-Serie

Die Serie im Überblick

Die HenaLine-Serie umfasst leistungsstarke ölgedichtete Drehschieber-Vakuumpumpen mit einem Saugvermögen von 25 bis 1600 m³/h für zahlreiche Nieder- und Mittelvakuumanwendungen. Die Pumpen verbinden kompakte Bauweise, hohe Zuverlässigkeit, leisen und vibrationsarmen Betrieb sowie einfache Wartung.

Serienmäßig sind die HenaLine-Pumpen mit Ölnebelabscheidern, Ölrückführung und Sicherheitsventilen ausgestattet. Ein integriertes Gasballastventil ermöglicht zudem das zuverlässige Abpumpen von Prozessdämpfen.

Typische Einsatzbereiche sind Beschichtung, Forschung und Entwicklung, Solarzellenproduktion, thermische Behandlung, Elektronenstrahlschweißen, Trocknung und Entgasung. Die Pumpen können außerdem als Vorpumpen in Kombination mit Roots-Pumpstationen eingesetzt werden.

Mit der HENA-Serie bietet Pfeiffer Vacuum eine leistungsstarke Baureihe ölgedichteter Drehschieber-Vakuumpumpen, die für hohe Saugleistung, zuverlässigen Betrieb und lange Lebensdauer entwickelt wurde. Die robuste Konstruktion, das bewährte einstufige Pumpenprinzip und die verschiedenen Leistungsgrößen ermöglichen einen flexiblen Einsatz in zahlreichen industriellen Vakuumanwendungen. Dank der zuverlässigen Technologie und vielseitigen Ausführungen bietet die HENA-Serie eine leistungsstarke und wirtschaftliche Lösung für anspruchsvolle Vakuumprozesse.

Hohe Saugleistung

Die HENA-Serie von Pfeiffer Vacuum bietet hohe Saugleistungen und eine zuverlässige Vakuumerzeugung über einen breiten Druckbereich. Die unterschiedlichen Baugrößen ermöglichen eine bedarfsgerechte Auswahl für verschiedene industrielle Vakuumanwendungen.

Robust und Zuverlässig

Die robuste Konstruktion und das bewährte einstufige, ölgedichtete Drehschieberprinzip gewährleisten einen zuverlässigen Betrieb und eine lange Lebensdauer. Die effiziente Ölversorgung unterstützt dabei die Schmierung, Abdichtung und Wärmeabfuhr der Pumpe.

Vielseitig und Wirtschaftlich

Die HENA-Serie ist in verschiedenen Leistungsstufen und Ausführungen erhältlich und kann dadurch flexibel an unterschiedliche Prozessanforderungen angepasst werden. Die zuverlässige Konstruktion und der wartungsfreundliche Aufbau ermöglichen einen wirtschaftlichen Betrieb und eine einfache Integration in industrielle Vakuumsysteme.

Arbeitsprinzip

Die HenaLine-Serie von Pfeiffer Vacuum arbeitet nach dem bewährten Prinzip der einstufigen, ölgedichteten Drehschieber-Vakuumtechnik. Ein exzentrisch angeordneter Rotor mit Drehschiebern rotiert innerhalb des Pumpengehäuses und erzeugt dabei kontinuierlich wechselnde Arbeitskammern. Die angesaugte Luft wird durch die Volumenverringerung der Arbeitskammern verdichtet und anschließend über den Auslass ausgestoßen.

Das Pumpenöl übernimmt wichtige Funktionen für Schmierung, Abdichtung und Wärmeabfuhr und unterstützt dadurch einen zuverlässigen und effizienten Pumpenbetrieb. Je nach Ausführung stehen unterschiedliche Öle und Optionen zur Verfügung, um die Pumpen an verschiedene Prozessbedingungen und Anwendungen anzupassen.

Die robuste Konstruktion und das bewährte Drehschieberprinzip ermöglichen eine zuverlässige Vakuumerzeugung, hohe Betriebssicherheit und lange Lebensdauer. Mit verschiedenen Baugrößen und Leistungsstufen eignet sich die HenaLine für zahlreiche industrielle Anwendungen und insbesondere für Prozesse, bei denen hohe Saugvermögen und ein zuverlässiges Grob- bis Feinvakuum erforderlich sind.

Das Funktionsprinzip zeigt die Technologieseite mit einer interaktiven Zeichnung: Ölgeschmierte Drehschieber-Vakuumpumpen.

Standard-Betriebsbedingungen und -Leistungen

  • Für ölgedichtete Vakuumanwendungen konzipiert

Häufige Fragen

Fragen zur HENA-Serie von Pfeiffer

Welche Modelle umfasst die HENA-Serie von Pfeiffer?
Der Katalog von Ehrler & Beck führt 19 Modelle der Serie. Die Produktübersicht nennt jedes Modell mit seinen Kennwerten und der Zahl seiner Varianten; die Modellseite zeigt die technischen Daten.
Welches Saugvermögen deckt die Serie ab?
Die Modelle decken bei 50 Hz ein Saugvermögen von 25 bis 1.600 m³/h ab. Die Angabe stammt aus den Produktdaten der einzelnen Modelle; Werte für 60 Hz stehen, soweit vorhanden, in der Produktübersicht.
Welchen Enddruck erreichen die Modelle der Serie?
Je nach Modell liegt der Enddruck zwischen 0,2 und 1 mbar. Maßgeblich sind die Angaben auf der Seite des jeweiligen Modells.
Wie funktioniert die Technik der Serie?
Die Serie gehört zum Bereich ölgeschmierte Drehschieber-Vakuumpumpen. Die Technologieseite erklärt das Funktionsprinzip mit einer interaktiven Zeichnung und nennt alle Serien dieser Technik.
Liefert Ehrler & Beck Ersatzteile und Service für die HENA-Serie von Pfeiffer?
Ja. Ehrler & Beck liefert die Modelle der Serie sowie Ersatzteile und Zubehör und übernimmt Wartung und Reparatur. Für ein Angebot genügt eine Anfrage mit Modell oder Teilenummer.

Welches Modell passt zu Ihrem Prozess?

Nennen Sie uns das geförderte Gas, den Arbeitsdruck und die benötigte Fördermenge – wir beraten Sie zu Auswahl, Ersatzteilen und Service.
