Tecnología

Bombas de vacío de paletas rotativas lubricadas con aceite

La tecnología clásica para vacío grueso y medio. 258 modelos actuales de 7 fabricantes, comparables por velocidad de bombeo, presión final y potencia nominal del motor.

Comparar 258 modelosCómo funciona

  • 258modelos
  • 28series
  • 7fabricantes
  • 1 × 10⁻³ mbarpresión final más baja
ABCDEFGHIJK

Toque los puntos: los componentes se explican por sí mismos.

Fabricantes y series

7 fabricantes, 28 series

Cada serie lleva a su página con todos los modelos. «Mostrar solo …» aplica el filtro del resumen de productos.

Resumen de productos

Compare los 258 modelos

A la izquierda puede filtrar por fabricante, serie, refrigeración, presión final, velocidad de bombeo y potencia nominal del motor, para 50 o 60 Hz.

Atlas Copco Serie GVD 13 modelos

GVD 0.7Velocidad de bombeo 0,75 m³/h 50 Hz0,95 m³/h 60 HzPresión final 3 × 10-3 mbarPotencia nominal del motor 0,09 kW 50 Hz0,09 kW 60 HzVariantes 2
GVD 1.5Velocidad de bombeo 1,6 m³/h 50 Hz2 m³/h 60 HzPresión final 3 × 10-3 mbarPotencia nominal del motor 0,16 kW 50 Hz0,16 kW 60 HzVariantes 2
GVD 3Velocidad de bombeo 3,3 m³/h 50 Hz3,9 m³/h 60 HzPresión final 2 × 10-3 mbarPotencia nominal del motor 0,45 kW 50 Hz0,55 kW 60 HzVariantes 4
GVD 5Velocidad de bombeo 5,1 m³/h 50 Hz6,2 m³/h 60 HzPresión final 2 × 10-3 mbarPotencia nominal del motor 0,45 kW 50 Hz0,55 kW 60 HzVariantes 4
GVD 8Velocidad de bombeo 8,5 m³/h 50 Hz10 m³/h 60 HzPresión final 2 × 10-3 mbarPotencia nominal del motor 0,45 kW 50 Hz0,55 kW 60 HzVariantes 5
GVD 12Velocidad de bombeo 12 m³/h 50 Hz14,2 m³/h 60 HzPresión final 2 × 10-3 mbarPotencia nominal del motor 0,45 kW 50 Hz0,55 kW 60 HzVariantes 5
GVD 18Velocidad de bombeo 17 m³/h 50 Hz20,4 m³/h 60 HzPresión final 1 × 10-3 mbarPotencia nominal del motor 0,75 kW 50 Hz0,9 kW 60 HzVariantes 3
GVD 28Velocidad de bombeo 27,5 m³/h 50 Hz33 m³/h 60 HzPresión final 1 × 10-3 mbarPotencia nominal del motor 0,75 kW 50 Hz0,9 kW 60 HzVariantes 3
GVD 45Velocidad de bombeo 42 m³/h 50 Hz50 m³/h 60 HzPresión final 3 × 10-3 mbarPotencia nominal del motor 1,1 kW 50 Hz1,3 kW 60 HzVariantes 1
GVD 65Velocidad de bombeo 60 m³/h 50 Hz72 m³/h 60 HzPresión final 3 × 10-3 mbarPotencia nominal del motor 1,5 kW 50 Hz1,8 kW 60 HzVariantes 1
GVD 85Velocidad de bombeo 79 m³/h 50 Hz95 m³/h 60 HzPresión final 3 × 10-3 mbarPotencia nominal del motor 2,2 kW 50 Hz2,6 kW 60 HzVariantes 1
GVD 175Velocidad de bombeo 160 m³/h 50 Hz196 m³/h 60 HzPresión final 1 × 10-3 mbarPotencia nominal del motor 5,5 kW 50 Hz6,5 kW 60 HzVariantes 2
GVD 275Velocidad de bombeo 255 m³/h 50 Hz306 m³/h 60 HzPresión final 1 × 10-3 mbarPotencia nominal del motor 7,5 kW 50 Hz8,5 kW 60 HzVariantes 2

Atlas Copco Serie GVS 9 modelos

GVS 16 AVelocidad de bombeo 16 m³/h 50 Hz19 m³/h 60 HzPresión final 0,5 mbarPotencia nominal del motor 0,75 kW 50 Hz0,9 kW 60 HzVariantes 5
GVS 25 AVelocidad de bombeo 25 m³/h 50 Hz29 m³/h 60 HzPresión final 0,5 mbarPotencia nominal del motor 0,75 kW 50 Hz0,9 kW 60 HzVariantes 4
GVS 40 AVelocidad de bombeo 44 m³/h 50 Hz53 m³/h 60 HzPresión final 0,5 mbarPotencia nominal del motor 1,1 kW 50 Hz1,5 kW 60 HzVariantes 6
GVS 60 AVelocidad de bombeo 59 m³/h 50 Hz71 m³/h 60 HzPresión final 0,5 – 1 mbarPotencia nominal del motor 1,5 kW 50 Hz1,8 kW 60 HzVariantes 6
GVS 100 AVelocidad de bombeo 98 m³/h 50 Hz117 m³/h 60 HzPresión final 0,5 mbarPotencia nominal del motor 2,2 kW 50 Hz3,5 kW 60 HzVariantes 5
GVS 150 AVelocidad de bombeo 151 m³/h 50 Hz181 m³/h 60 HzPresión final 0,1 – 4 mbarPotencia nominal del motor 3,3 kW 50 Hz3,7 kW 60 HzVariantes 3
GVS 220 AVelocidad de bombeo 200 m³/h 50 Hz240 m³/h 60 HzPresión final 0,1 mbarPotencia nominal del motor 4,5 kW 50 Hz5,1 kW 60 HzVariantes 5
GVS 300 AVelocidad de bombeo 280 m³/h 50 Hz340 m³/h 60 HzPresión final 0,1 – 1 mbarPotencia nominal del motor 5,5 kW 50 Hz6,3 kW 60 HzVariantes 6
GVS 630 AVelocidad de bombeo 700 m³/h 50 Hz840 m³/h 60 HzPresión final 0,1 mbarPotencia nominal del motor 15 kW 50 Hz18,5 kW 60 HzVariantes 5

Atlas Copco Serie GVS VSD+ 4 modelos

GVS 80 VSD+Velocidad de bombeo 78 m³/h 50 Hz78 m³/h 60 HzPresión final 0,5 mbarPotencia nominal del motor 2,2 kW 50 Hz2,2 kW 60 HzVariantes 1
GVS 120 VSD+Velocidad de bombeo 117 m³/h 50 Hz117 m³/h 60 HzPresión final 0,5 mbarPotencia nominal del motor 3,7 kW 50 Hz3,7 kW 60 HzVariantes 1

Becker Serie O 6 modelos

Becker Serie U 8 modelos

Becker Serie U4 6 modelos

Becker Serie U O2-PACK 5 modelos

Becker Serie VARIAIR U 3 modelos

Busch Serie HUCKEPACK 4 modelos

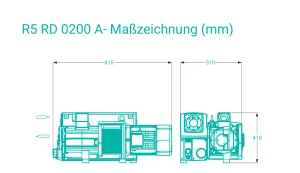

Busch Serie R5 58 modelos

Edwards Serie E1M 1 modelo

Edwards Serie E2M 9 modelos

Edwards Serie E2S 3 modelos

Edwards Serie nES 8 modelos

Edwards Serie nES Ex 5 modelos

Edwards Serie RV 8 modelos

Elmo Rietschle Serie V-VCA/VCE 2 modelos

Elmo Rietschle Serie V-VCB 2 modelos

Elmo Rietschle Serie V-VCS 13 modelos

Elmo Rietschle Serie V-VCX 7 modelos

Elmo Rietschle Serie V-VGD 2 modelos

Leybold Serie NEO D 5 modelos

Leybold Serie SOGEVAC 23 modelos

Leybold Serie TRIVAC 20 modelos

Pfeiffer Vacuum Serie DuoVane 12 modelos

Pfeiffer Vacuum Serie HenaLine 19 modelos

Pfeiffer Vacuum Serie SmartVane 2 modelos

Pfeiffer Vacuum Serie UnoLine Plus 1 modelo

Comparación de modelos

Los modelos que un fabricante ya no incluye en su gama actual figuran en su sección «Modelos descatalogados», por ejemplo en modelos descatalogados de Leybold.

ABCDEFGHIJK
  • Aspiración
  • Compresión

Principio de funcionamiento

Cómo funciona una bomba de vacío de paletas rotativas lubricada con aceite

Un rotor gira de forma excéntrica en el cilindro de la carcasa. En sus ranuras se deslizan las paletas, que la fuerza centrífuga presiona contra la pared. Así se forman celdas cerradas: con el giro primero aumentan de tamaño y aspiran gas; después se reducen y lo comprimen.

El dibujo muestra el principio básico. Los diseños de cada fabricante difieren en los detalles.

  1. AspiraciónEl gas entra por la abertura de aspiración (A) y el canal de entrada (B) en una celda (H) que aumenta de tamaño con el giro.
  2. CompresiónEn cuanto la celda queda separada de la entrada, se reduce. El gas se comprime en la cámara de presión (I).
  3. ExpulsiónEl gas comprimido sale de la bomba por el canal de descarga (J) y las válvulas de escape (K).

Diseños

¿Una etapa o dos etapas?

Las bombas de paletas rotativas de dos etapas comprimen el gas en dos etapas dispuestas una tras otra y alcanzan presiones finales más bajas.

Dos etapas

desde 1 × 10⁻³ mbar

Presión final en nuestra gama

  • GVD
  • E2M
  • DuoVane
  • RV
  • TRIVAC
  • E2S
  • NEO D

Una etapa

desde 0,03 mbar

Presión final en nuestra gama

  • SOGEVAC
  • HenaLine
  • GVS
  • nES
  • nES Ex
  • GVS VSD+
  • SmartVane
  • E1M
  • UnoLine Plus

Comparación de la presión final (mbar, escala logarítmica)

10⁻³10⁻²10⁻¹11010²10³Lubricadas con aceite: los 258 modelosdos etapas desde 1 × 10⁻³una etapa desde 0,03En seco: 69 modelos

Como comparación: las bombas de vacío de paletas rotativas de funcionamiento en seco de nuestra gama alcanzan de 100 a 400 mbar.

Qué hace el aceite

Lubricar

El aceite lubrica las paletas.

Sellar

Sella las holguras entre el rotor, las paletas y la carcasa.

Evacuar el calor

Evacúa el calor de la compresión.

Separar

Los separadores de niebla de aceite (filtros de escape) retiran el aceite del aire de escape; según la serie, están integrados (por ejemplo, SOGEVAC) o se ofrecen como accesorio (por ejemplo, TRIVAC).

Ventajas

Lo que habla a favor de esta tecnología

  • Paletas de muy larga duración
  • Alta tolerancia al vapor de agua
  • Separación aceite-agua optimizada
  • Bajo nivel de ruido
  • Larga vida útil
  • Mantenimiento sencillo
  • Adecuadas para muchas aplicaciones industriales
  • Bajo coste de adquisición en comparación con otras tecnologías

Aplicaciones

Dónde trabajan

  • Envasadomáquinas de envasado, vacío centralizado
  • Procesamiento de alimentosinstalaciones de llenado, cúteres
  • Industriainstalaciones de aspiración, instalaciones de secado, hornos industriales, dispositivos de sujeción
  • Industria de la maderainstalaciones de aspiración, dispositivos de sujeción
  • Tecnología medioambientalinstalaciones de aspiración, secado
  • Transporte neumático

Preguntas frecuentes

Preguntas sobre las bombas de vacío de paletas rotativas lubricadas con aceite

¿Cómo funciona una bomba de vacío de paletas rotativas lubricada con aceite?

Un rotor montado de forma excéntrica con paletas móviles divide la cámara de bombeo en celdas que aspiran, comprimen y expulsan el gas. El aceite lubrica las paletas, sella las holguras y evacúa el calor. El dibujo del apartado Principio de funcionamiento muestra cada paso.

¿Qué presión final alcanzan las bombas de paletas rotativas lubricadas con aceite?

Depende del diseño: los modelos de nuestra gama indican presiones finales de 1 × 10⁻³ a 20 mbar. Los valores más bajos los alcanzan las series de dos etapas, como GVD, E2M, DuoVane, RV, TRIVAC, E2S y NEO D. En el resumen de productos, el filtro «Presión final» permite acotar la selección.

¿En qué se diferencian las bombas de paletas rotativas lubricadas con aceite y las de funcionamiento en seco?

Las bombas de vacío de paletas rotativas de funcionamiento en seco trabajan sin aceite en la cámara de bombeo. Las lubricadas con aceite alcanzan presiones finales mucho más bajas: en nuestra gama se sitúan entre 1 × 10⁻³ y 20 mbar; en las bombas de vacío de paletas rotativas de funcionamiento en seco, entre 100 y 400 mbar.

¿Qué fabricantes ofrece Ehrler & Beck en esta tecnología?

7 fabricantes: Atlas Copco, Becker, Busch, Edwards, Elmo Rietschle, Leybold y Pfeiffer Vacuum. Sus series figuran en el apartado Fabricantes y series.

¿Cómo encuentro la bomba adecuada?

En el resumen de productos se pueden filtrar todos los modelos por fabricante, serie, refrigeración, velocidad de bombeo, presión final y potencia nominal del motor. Para el dimensionamiento, lo mejor es que nos indique el gas que se va a bombear, la presión de trabajo y la velocidad de bombeo necesaria; le asesoraremos con mucho gusto.

¿Qué significan los datos para 50 Hz y 60 Hz?

La velocidad de bombeo y la potencia nominal del motor de una bomba dependen de la frecuencia de la red. Por eso el resumen muestra ambos valores cuando el fabricante los indica, y los filtros de tamaño se pueden cambiar entre 50 Hz y 60 Hz.

¿Suministra Ehrler & Beck también aceite, repuestos y servicio técnico?

Sí. Ehrler & Beck ofrece aceites y grasas, repuestos originales y accesorios, así como mantenimiento y reparación de bombas de vacío.

¿Qué bomba encaja con su proceso?

Indíquenos el gas que se va a bombear, la presión de trabajo y la velocidad de bombeo necesaria; le asesoraremos sobre la selección, los repuestos y el servicio técnico.
