Edwards E2M1.5 1Ph 200–230 V 50 Hz / 200–240 V 60 Hz, conector de aparato IEC C14 (para cable de red con C13)

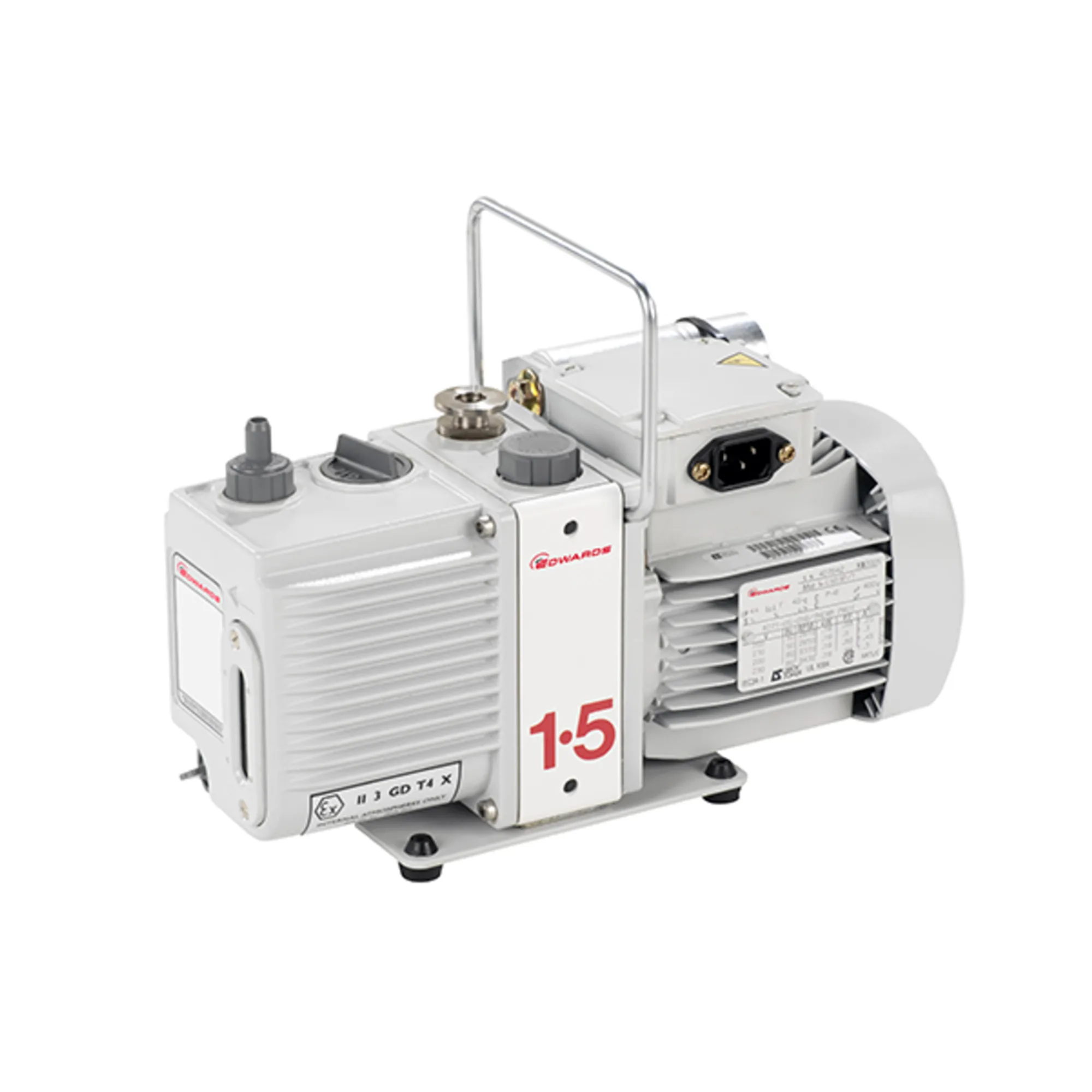

La Edwards E2M1.5 es una bomba de vacío de paletas rotativas compacta de dos etapas sellada con aceite, con una velocidad de bombeo de 1,6 m³/h a 50 Hz (2 m³/h a 60 Hz) y una presión final de 1,5 × 10⁻³ mbar sin lastre de gas. Está diseñada lista para enchufar a corriente monofásica y es adecuada para laboratorio, analítica y como bomba previa de pequeñas bombas turbomoleculares. Ehrler & Beck le asesora en la selección, los accesorios y el servicio.
Solicitar presupuesto para este producto Leer más
- Velocidad de bombeo 1,6 m³/h 50 Hz 2 m³/h 60 Hz
- Presión final 1,5 × 10-3 mbar
- Potencia nominal del motor 0,16 kW 50 Hz 0,16 kW 60 Hz
| Variante | Número de pieza |
|---|---|
| 1Ph 200–230 V 50 Hz / 200–240 V 60 Hz, conector de aparato IEC C14 (para cable de red con C13) (seleccionada) | A37132919 |
| 1Ph 100 V 50 Hz / 100–120 V 60 Hz, conector de aparato IEC C14 (para cable de red con C13) | A37132902 |
| 1Ph 200–230 V 50 Hz / 200–240 V 60 Hz, con conexión entre etapas (Interstage), conector de aparato IEC C14 | A37104919 |
| 1Ph 100 V 50 Hz / 100–120 V 60 Hz, con conexión entre etapas (Interstage), conector de aparato IEC C14 | A37104902 |
Edwards E2M1.5 – bomba de vacío de paletas rotativas de dos etapas
La E2M1.5 pertenece a la serie EM de pequeñas bombas de paletas rotativas selladas con aceite de Edwards. Suministra 1,6 m³/h a 50 Hz y 2 m³/h a 60 Hz y alcanza una presión final de 1,5 × 10⁻³ mbar sin lastre de gas y de 0,025 mbar con lastre de gas. El motor monofásico tiene una potencia de 0,16 kW. El nivel de presión sonora es de 54 dB(A); con la cabina de insonorización opcional baja a unos 47 dB(A). La bomba pesa aprox. 10 kg y mide 323 × 142 × 226,5 mm (L × An × Al, con asa de transporte).Diseño y equipamiento
- Válvula de lastre de gas para bombear vapores (tolerancia al vapor de agua 15 mbar)
- Conexión de aspiración alternativa lateral para una altura de montaje reducida; asa de transporte desmontable
- Instalación sencilla sin cableado por parte del cliente en las versiones con conector de aparato
- Homologaciones según EN 61010, CSA C22.2, UL 61010; cámara de bombeo clasificada según ATEX II 3 G Ex h IIB T4 Gc
- Conforme a RoHS
Aplicaciones típicas
Para las bombas EM, Edwards cita aplicaciones científicas y de laboratorio, así como su uso como bomba previa de bombas turbomoleculares; las bombas han demostrado también su valía en aplicaciones industriales.Versiones de la Edwards E2M1.5
La E2M1.5 está disponible en 4 versiones (referencias A37132919, A37132902, A37104919, A37104902). Todas las versiones son bombas monofásicas con conector de aparato IEC; el cable de red adecuado para cada país se pide por separado.Asesoramiento y servicio
Ehrler & Beck le apoya en la selección de la bomba y la versión adecuadas, suministra aceite, accesorios y repuestos y se encarga del mantenimiento y la reparación.| Velocidad de bombeo 50Hz | 1,6 |
|---|---|
| Velocidad de bombeo 60Hz | 2 |
| Presión final | 1,5 × 10-3 |
| Potencia nominal del motor 50Hz | 0,16 |
| Potencia nominal del motor 60Hz | 0,16 |
| Clase de eficiencia del motor | IE2 |
| Peso | 10 |
| Longitud | 32,3 |
| Anchura | 14,2 |
| Altura | 22,65 |
| Brida de conexión de entrada | DN 10 ISO-KF (NW10) |
| Brida de conexión de salida | Boquilla para manguera de 11 mm |
| Nivel de ruido | 54 dB(A) |
| Tipo de refrigeración | Refrigeración por aire |
| Tipo de aceite | Ultragrade 15 |
Datos técnicos adicionales
| Datos técnicos | Valor |
|---|---|
| Tipo de construcción | Bomba de vacío de paletas rotativas de dos etapas sellada con aceite, refrigerada por aire |
| Versión | 1Ph 200–230 V 50 Hz / 200–240 V 60 Hz, conector de aparato IEC C14 (para cable de red con C13) |
| Velocidad de bombeo máx. (Pneurop) 50 Hz / 60 Hz | 1,6 / 2 m³/h |
| Capacidad de bombeo máx. (desplazamiento) 50 Hz / 60 Hz | 1,8 / 2,2 m³/h |
| Presión final sin lastre de gas | 1,5 × 10⁻³ mbar |
| Presión final con lastre de gas | 0,025 mbar |
| Tolerancia máx. al vapor de agua | 15 mbar |
| Capacidad máx. de bombeo de vapor de agua | 16 g/h |
| Presión de aspiración máx. en funcionamiento continuo | 50 mbar |
| Presión máx. de lastre de gas/gas de purga | 0,5 bar de sobrepresión |
| Potencia del motor 50 Hz / 60 Hz | 0,16 / 0,16 kW (monofásica) |
| Velocidad nominal 50 Hz / 60 Hz | 2800 / 3400 min⁻¹ |
| Clase de eficiencia del motor | IE2 |
| Nivel de presión sonora (1 m, 50 Hz) | 54 dB(A), con cabina de insonorización 47 dB(A) |
| Peso | aprox. 10 kg |

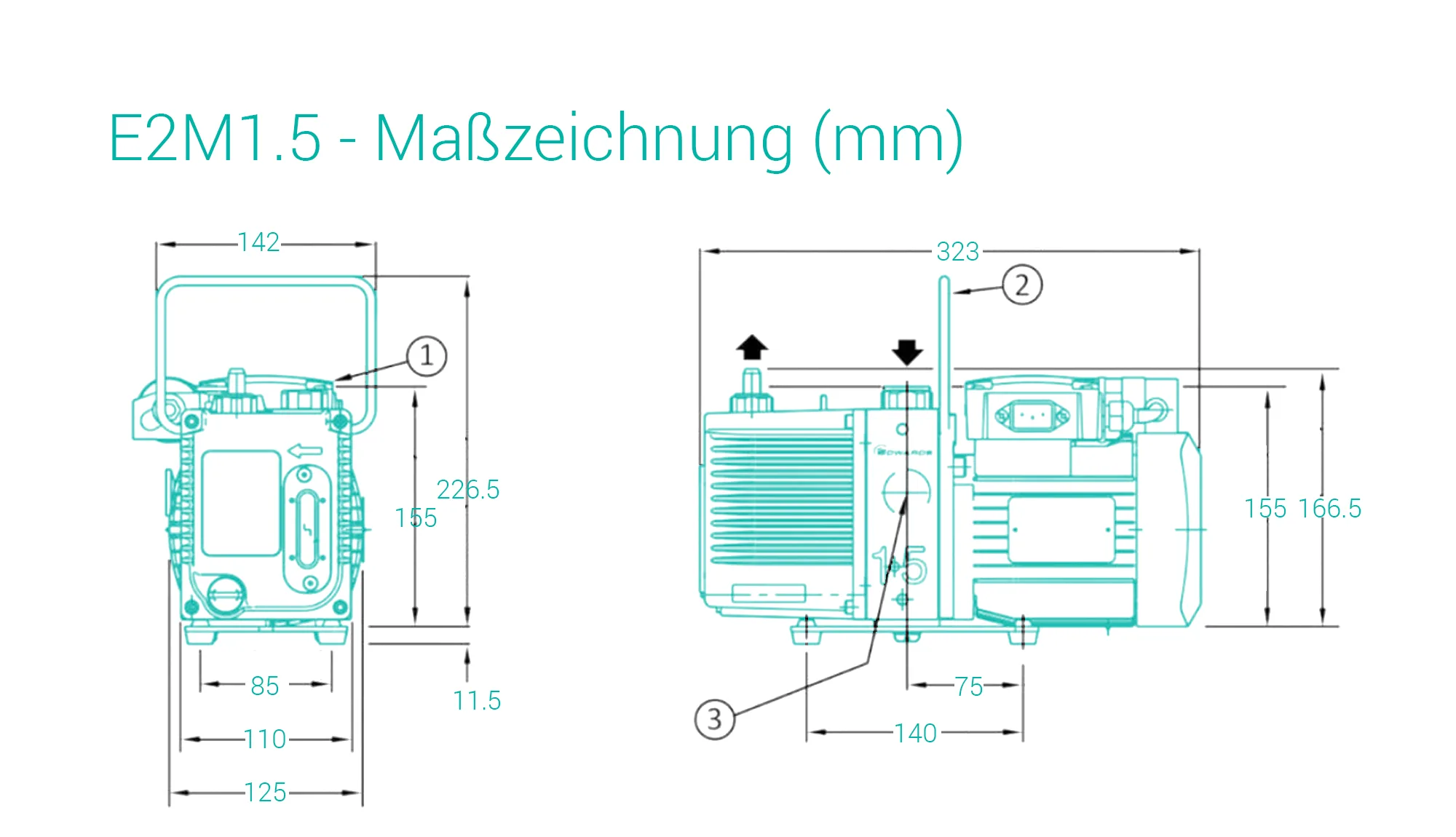

| Dimensiones L × An × Al | 323 × 142 × 226,5 mm (altura con asa de transporte desmontable) |
| Conexión de aspiración | DN 10 ISO-KF (NW10) |
| Salida | Boquilla para manguera de 11 mm de diámetro exterior (desmontable de la rosca BSP de 3/8") |
| Aceite | ULTRAGRADE Performance 15 |
| Carga de aceite (mín.–máx.) | 0,2–0,32 l |
| Temperatura de funcionamiento (ambiente) | 12 a 40 °C |
| Grado de protección | IP44 |
| Homologaciones | EN 61010, CSA C22.2, UL 61010 |
| ATEX | Interior (cámara de bombeo) ATEX II 3 G Ex h IIB T4 Gc |
| Nombre del producto | Referencia |
|---|---|
| ULTRAGRADE Performance 15, 1 litros | H11026015 |
| Kit de limpieza y revisión E2M0.7/1.5/2.5 | A37101131 |
| Kit de paletas E2M0.7/1.5 | A37101132 |
| Nombre del producto | Referencia |
|---|---|
| Filtro de neblina de aceite EMF3 | A46220000 |
| Cable de red de 2 m para bombas 1Ph, enchufe británico | A50505000 |
| Cable de red de 2 m para bombas 1Ph, enchufe norte de Europa (Schuko) | A50506000 |
| Cable de red de 2 m para bombas 1Ph, enchufe Norteamérica/Japón | A50507000 |
| Cable de red de 2 m para bombas 1Ph, sin enchufe | A50508000 |
| Anillo de centrado NW10, nitrilo/acero inoxidable | C10511396 |
| Junta tórica NW10, Viton (5 unidades) | H02124032 |
| Adaptador de NW10 a BSP 3/8" | A23908064 |
