TRIVAC D 40 B 3Ph 200-240/380-400 V 50 Hz / 200-240/400-480 V 60 Hz

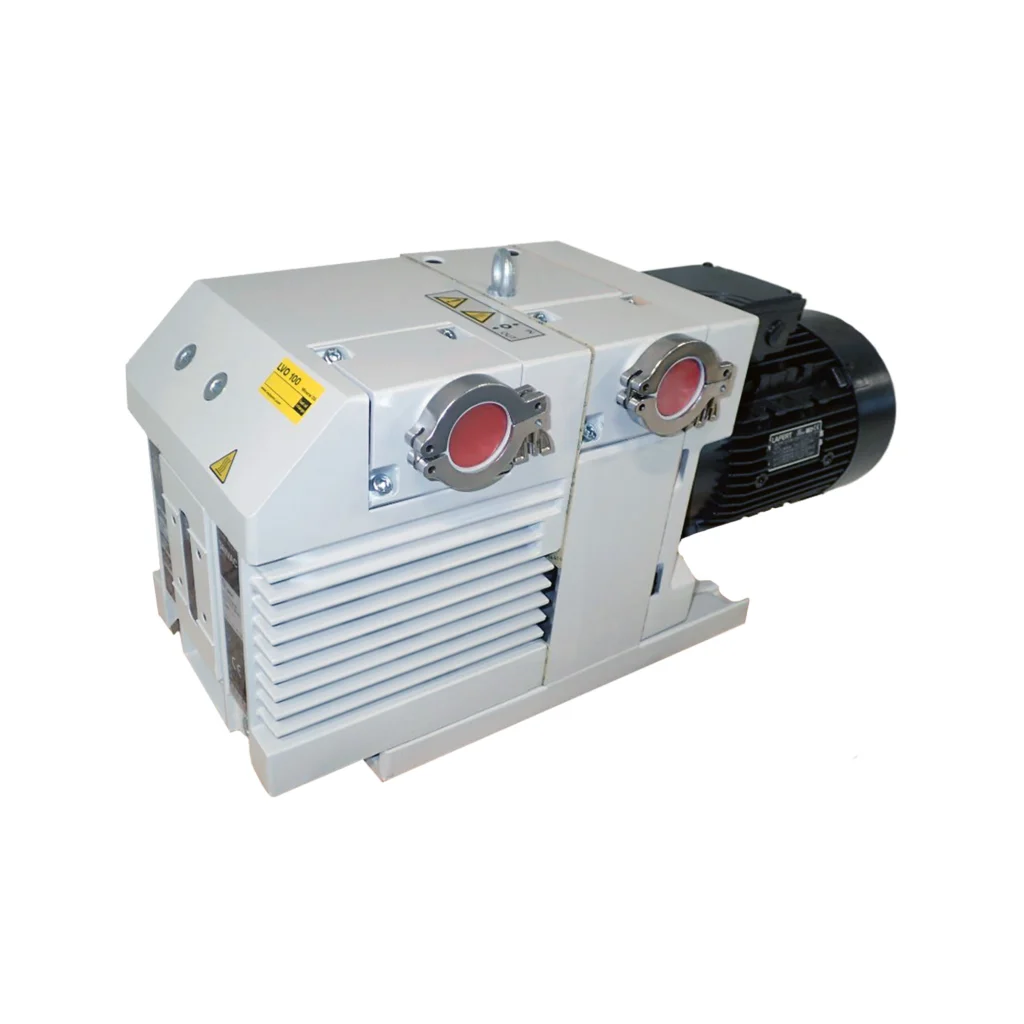

TRIVAC D 40 B – tamaño industrial con 40 m³/h

La Leybold TRIVAC D 40 B alcanza 40 m³/h a 50 Hz y 48 m³/h a 60 Hz (velocidad de bombeo nominal 46 m³/h) y, sin lastre de gas, una presión total final de ≤ 2 × 10⁻³ mbar. Para la combinación directa con las bombas Roots RUVAC WA(U)/WS(U) 251 y 501, Leybold ofrece un adaptador de bomba Roots. Como campos de aplicación de la serie TRIVAC B, Leybold cita, entre otros, metalurgia y hornos, industria del automóvil, refrigeración y climatización, sistemas de liofilización y vacío previo para sistemas de bombeo de alto vacío.

Diseño y funcionamiento

El canal de refrigeración y el ventilador accionado por el motor mantienen constante la temperatura de funcionamiento, la bomba de aceite incorporada permite el funcionamiento continuo hasta una presión de aspiración de 1000 mbar y la válvula antirretorno de aspiración controlada por la presión de aceite impide el reflujo de aceite. Tolerancia al vapor de agua 40 mbar, capacidad de vapor de agua 1185 g/h (50 Hz) / 1420 g/h (60 Hz), carga de aceite 1,7 / 2,6 l, nivel de ruido 57 / 59 dB(A) (sin / con lastre de gas). La TRIVAC D 40 B-DOT, con juntas de EPDM, funciona con líquido de frenos (DOT 4) y, según Leybold, sirve para el llenado de circuitos de frenos en la industria del automóvil.

Variantes de la TRIVAC D 40 B

La TRIVAC D 40 B está disponible en Ehrler & Beck en dos variantes (referencias 11286, 1128612). La potencia nominal del motor es de 2,2 kW (50 Hz) y el peso va de 75,3 a 75,8 kg. La tensión, la fase y todos los demás datos de cada variante los encontrará en la selección de variantes y en Datos técnicos.

Características y ventajas

• Presión final baja: Presión parcial final inferior a 1 × 10⁻⁴ mbar, presión total final ≤ 2 × 10⁻³ mbar sin lastre de gas
• Alta tolerancia al vapor de agua: Lastre de gas integrado
• Bajo reflujo de aceite: Válvula antirretorno de aspiración controlada por la presión de aceite
• Funcionamiento continuo hasta 1000 mbar: Bomba de aceite incorporada con lubricación independiente de la presión
• Silenciosa y con pocas vibraciones: Acoplamiento elástico entre el motor y la bomba
• Fácil de mantener: Cuerpo interior intercambiable, conexiones en posición vertical u horizontal, a elegir

Velocidad de bombeo 50Hz	40
Velocidad de bombeo 60Hz	48
Presión final	2 × 10-3
Potencia nominal del motor 50Hz	2,2
Potencia nominal del motor 60Hz	2,2
Clase de eficiencia del motor	IE3
Peso	75,3

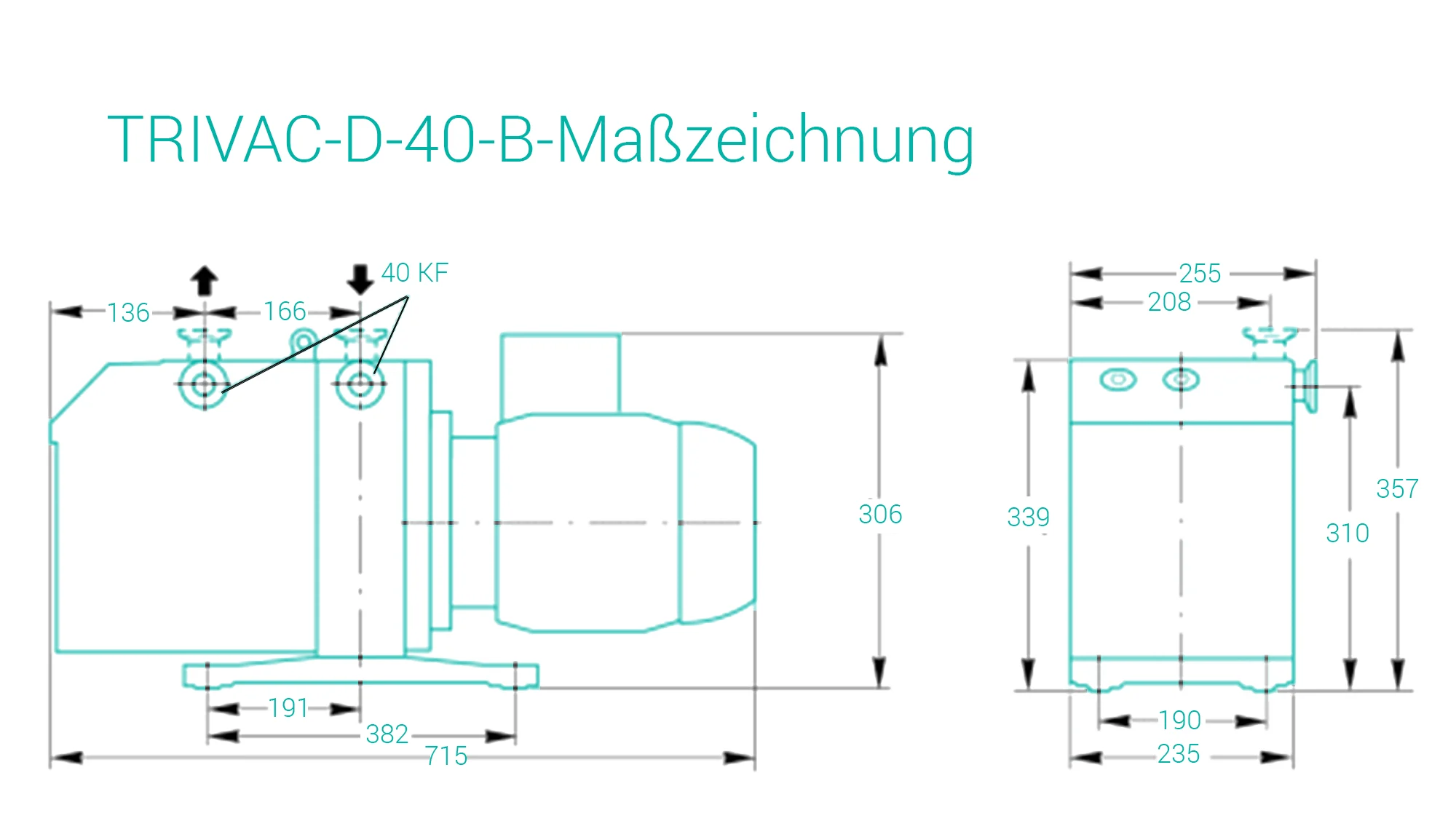

Longitud	72
Anchura	25,5
Altura	36,1
Brida de conexión de entrada	DN 40 ISO-KF (NW40)
Brida de conexión de salida	DN 40 ISO-KF (NW40)
Nivel de ruido	57 dB(A)
Tipo de refrigeración	Refrigeración por aire
Tipo de aceite	DOT 4, LEYBONOL LVO 100
