Die Edwards RV5 ist eine zweistufige, ölgedichtete Drehschieber-Vakuumpumpe mit 5,1 m³/h Velocidad de bombeo bei 50 Hz und einem Presión final von 2 × 10⁻³ mbar. Ehrler & Beck liefert die RV5 in sechs Variantes mit Accesorios, Ersatzteilen und Service.

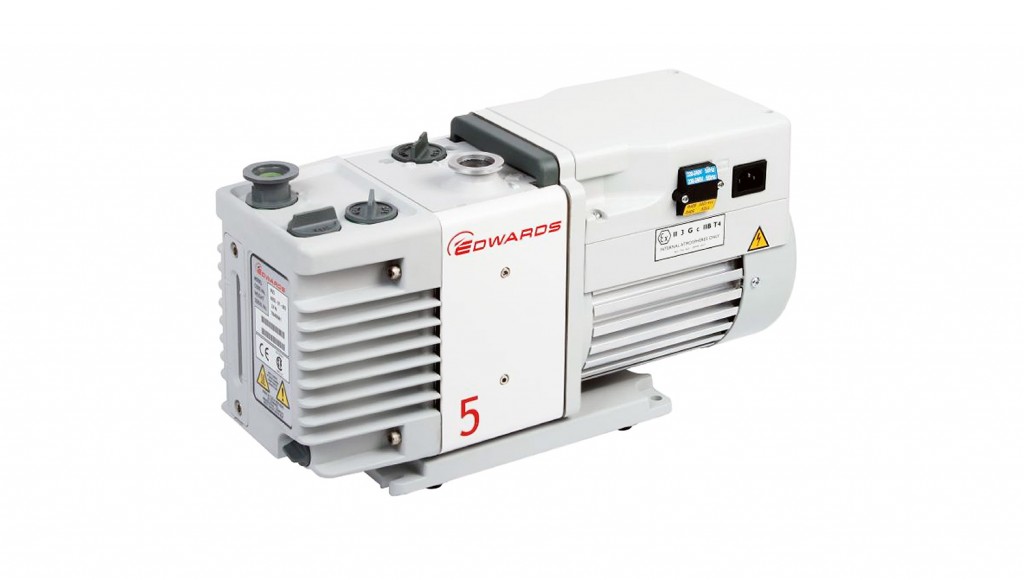

Edwards RV5 – zweistufige Drehschieber-Vakuumpumpe mit 5,1 m³/h
Die Edwards RV5 teilt sich Gehäuse, Motor und Dimensiones mit der RV3, fördert aber 5,1 m³/h bei 50 Hz (6,2 m³/h bei 60 Hz). Sie ist die meistverkaufte Größe der Reihe für Laborarbeitsplätze, Rotationsverdampfer, Gel-Trockner und kleine Beschichtungsanlagen und erreicht sin lastre de gas einen Presión final von 2 × 10⁻³ mbar. Der zweistufige Gasballast verarbeitet bis zu 220 g/h Wasserdampf, sodass auch feuchte Prozesse dauerhaft gefahren werden können.
Die RV-Reihe
Die RV-Reihe ist die Standardbaureihe kleiner ölgedichteter Drehschieberpumpen von Edwards; mehr als 400 000 Pumpen wurden bisher gebaut. Ein Modusschalter stellt die Pumpe wahlweise auf Hochvakuumbetrieb (bester Presión final) oder auf Hochdurchsatzbetrieb für dauerhafte Einlassdrücke bis 500 mbar um. Der zweistufige Gasballast (60 g/h oder 220 g/h, bei der RV12 290 g/h Wasserdampf) lässt sich mit einem Ölrücklaufsatz und einem Ölnebelfilter zu einem geschlossenen Kreislauf ohne Ölverlust ergänzen. Ein ölgesteuertes Einlassventil öffnet stoßfrei und schließt innerhalb von 0,4 Sekunden nach dem Abschalten, sodass kein Öl in das System zurückströmt. Einphasige Pumpen besitzen einen Weitbereichsmotor mit externem Spannungsumschalter und integrierter IEC-Steckdose, dreiphasige Pumpen werden fest verdrahtet; beide Motorvarianten erfüllen die Effizienzklasse IE2. Ein O-Ring-gedichtetes Schauglas, ein großer Öleinfüllstutzen und die Wartung mit einem einzigen Sechskantschlüssel halten den Serviceaufwand gering.
Aplicaciones típicas
Edwards nennt für die RV-Reihe: Massenspektrometrie (GC-MS, LC-MS, ICP-MS, MALDI-TOF, RGA), Lecksucher, Elektronenmikroskopie (TEM, SEM, Sputter-Coater), Hochenergiephysik (Beamlines, Beschleuniger, mobile Pumpstände, Vorpumpe für Turbomolekularpumpen), Industrie (Handschuhboxen, Beschichtungsanlagen, Gefriertrocknung, Gasflaschen füllen und entleeren, Kälteanlagenbau, Entgasen und Aushärten), chemische Probenvorbereitung (Gel-Trockner, Rotationsverdampfer, Konzentratoren, Destillation, Extraktion, Filtration) sowie Forschung und Entwicklung.
Variantes der Edwards RV5
Die RV5 ist bei Ehrler & Beck in sechs Variantes erhältlich (Artikelnummern A65301903, A65301904, A65301905, A65301906, A65301907, A65301925): vier einphasige Versiones mit umschaltbarem Weitbereichsmotor (115/230 V oder 100/200 V, werkseitig auf die genannte Spannung eingestellt) und zwei dreiphasige Versiones für 200-230 V oder 380-460 V, jeweils 50/60 Hz. Einphasige Pumpen werden über eine IEC-Steckdose angeschlossen (Netzkabel als Accesorios), dreiphasige Pumpen werden fest verdrahtet.
Velocidad de bombeo 50Hz
5,1
Velocidad de bombeo 60Hz
6,2
Presión final
2 × 10-3
Potencia nominal del motor 50Hz
0,37
Potencia nominal del motor 60Hz
0,44
Clase de eficiencia del motor
IE2
Peso
25
Longitud
43
Anchura
15,8
Altura
22,5
Brida de conexión de entrada
DN 25 ISO-KF
Brida de conexión de salida
DN 25 ISO-KF
Nivel de ruido
48 dB(A)
Tipo de refrigeración
Refrigeración por aire
Tipo de aceite
Ultragrade 19
Datos técnicos adicionales
Datos técnicos
Valor
Velocidad de bombeo (Pneurop 6602)
5,1 m³/h (50 Hz) / 6,2 m³/h (60 Hz)
Velocidad de bombeo nominal (geometrisch)
5,8 m³/h (50 Hz) / 7 m³/h (60 Hz)
Presión final sin lastre de gas (Hochvakuumbetrieb)
2 × 10⁻³ mbar
Presión final con lastre de gas Stellung I
3 × 10⁻² mbar
Presión final con lastre de gas Stellung II
1 × 10⁻¹ mbar
Presión final im Hochdurchsatzbetrieb
3 × 10⁻² mbar
Tolerancia al vapor de agua
50 mbar (einphasig) / 32 mbar (dreiphasig)
Capacidad de vapor de agua Gasballast I / II
60 g/h / 220 g/h
Max. Wasserdampf-Förderrate (Gasballast II)
0,22 kg/h (einphasig) / 0,12 kg/h (dreiphasig)
Max. Dauereinlassdruck
bis 50 mbar (Hochvakuumbetrieb) / bis 500 mbar (Hochdurchsatzbetrieb)
Max. zulässiger Entrada- und Gasballastdruck
0,5 bar sobrepresión
Presión de salida máx. admisible
0,2 bar sobrepresión
Rücksaugschutz
1 × 10⁻⁵ mbar·l/s; Einlassventil schließt innerhalb 0,4 s
Versión (Edwards-Bezeichnung)
RV5 115/230V 1Ph 50/60Hz set 230V IE2
Tensión de red
1Ph 115/230 V 50/60 Hz, eingestellt auf 230 V
Potencia del motor (mechanisch)
370 W (50 Hz) / 440 W (60 Hz)
Clase de eficiencia del motor
IE2
Volllaststrom
2,7 A bei 230 V 50 Hz (einphasig)
Velocidad de giro
1470 min⁻¹ (50 Hz) / 1760 min⁻¹ (60 Hz)
Conexión de vacío entrada / salida
DN 25 ISO-KF / DN 25 ISO-KF
Carga de aceite
0,7 l (min. 0,42 l)
Ölsorte
ULTRAGRADE Performance 19 (Erstfüllung im Lieferumfang)
Refrigeración
Aire (ventilador)
Dimensiones (L x An x Al)
430 x 158 x 225 mm
Peso (con motor, sin aceite)
25 kg
Nivel de ruido
48 dB(A)
Grado de protección
IP44
Temperatura ambiente admisible
12 bis 40 °C
Humedad máx.
90 % rF
Max. Aufstellhöhe
2000 m
ATEX-Einstufung Pumpenmechanik
II 3 G Ex h IIB T4 Gc (nur innerer Pumpenmechanismus)
Nombre del producto
Número de artículo
Reinigungs- und Überholungskit RV3-RV12
A65201131
Reinigungs- und Überholungskit Nitril (Ammoniak-Anwendungen)
