Edwards E2M275 HC: 3Ph 380/400 V 50 Hz, 230/460 V 60 Hz, IE3 (Europa/USA)

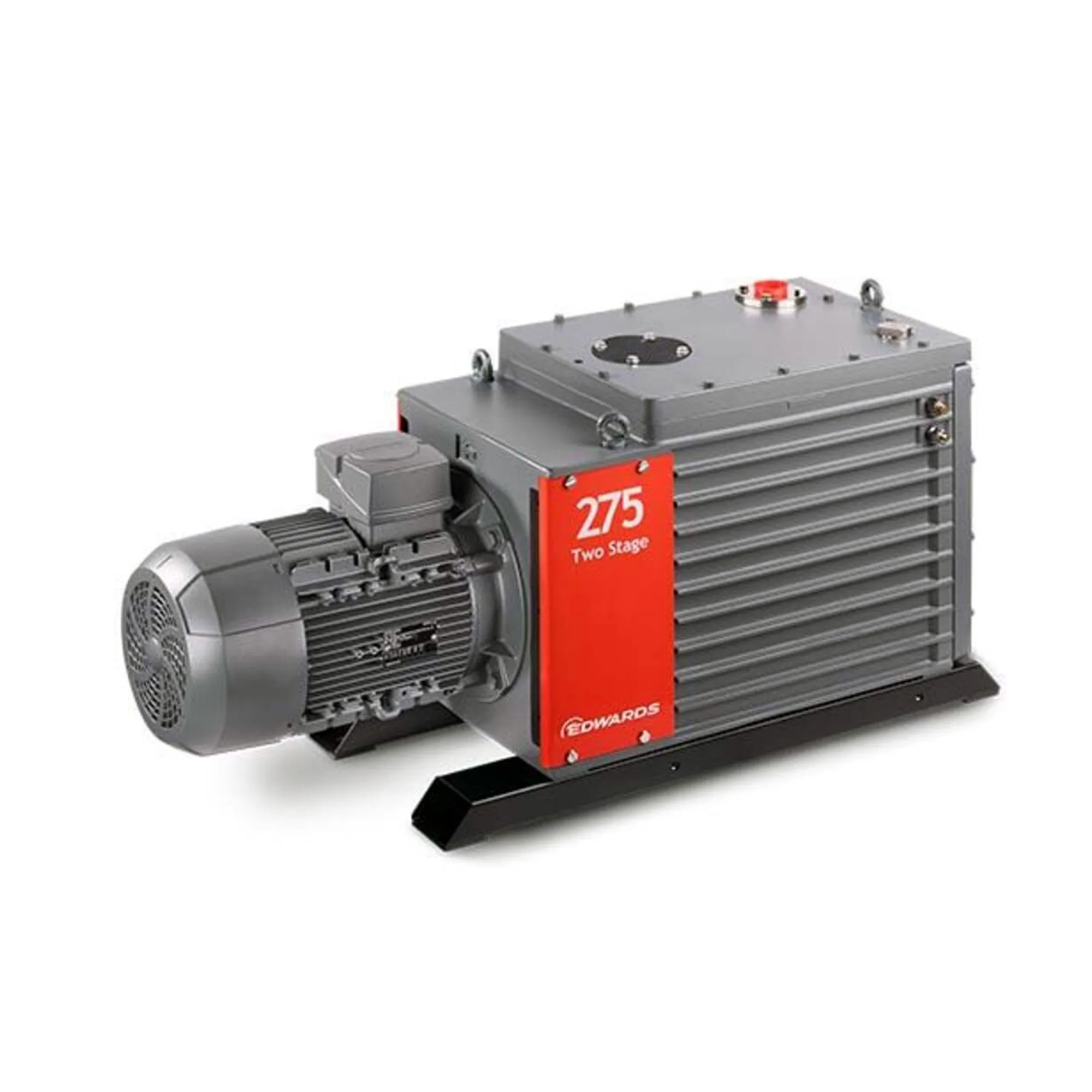

Edwards E2M275 – zweistufige Drehschieber-Vakuumpumpe für die Industrie

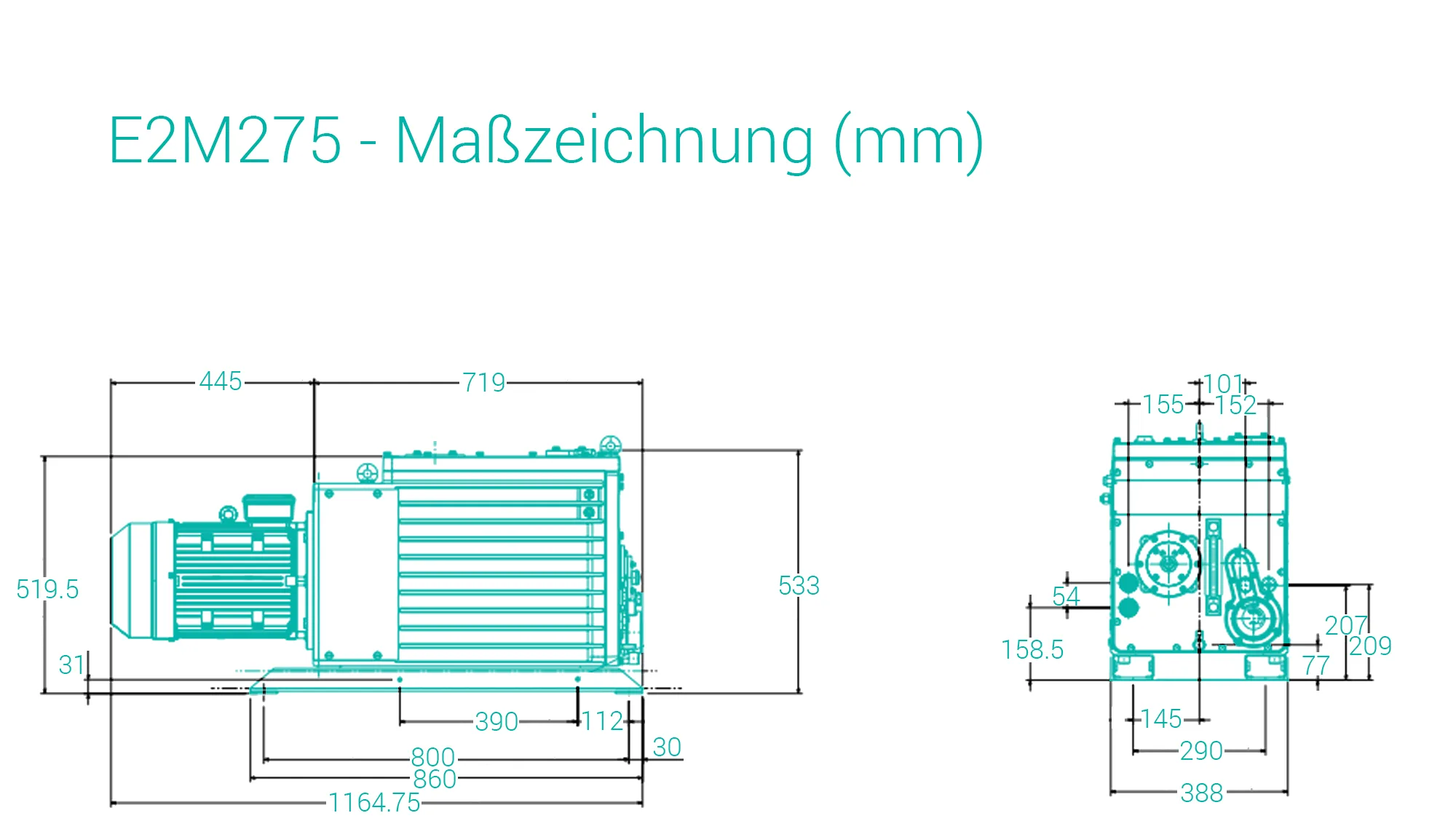

Die E2M275 gehört zur E2M-Baureihe robuster zweistufiger Drehschieberpumpen von Edwards (40 bis 275 m³/h). Sie fördert 255 m³/h bei 50 Hz und 306 m³/h bei 60 Hz und erreicht ohne Gasballast einen Enddruck von 3,3 × 10⁻³ mbar, mit Gasballast 0,013 mbar. Die Motorleistung beträgt 7,5 kW bei 50 Hz und 8,5 kW bei 60 Hz (Europa/USA-Ausführung). Der Schalldruckpegel liegt bei 75 dB(A); die Pumpe wiegt mit Motor maximal 222 kg und misst 1135 × 415 × 564 mm (L × B × H). Die E2M275 ist wassergekühlt. Edwards empfiehlt bei 20 °C mindestens 120 l/h Kühlwasser; mit dem optionalen Thermostatventil erreicht die Pumpe schneller ihre Betriebstemperatur und verträgt mehr Wasserdampf.

Merkmale der E2M-Baureihe

• Robuste Bauweise mit langjährig bewährter Leistung in anspruchsvollen Märkten
• Gute Abdichtung der Vakuumstufe für einen niedrigen und stabilen Enddruck
• Einstellbarer Gasballast mit eingebautem Staubfilter und Spülgasanschluss
• Zwangsschmierung für einen sicheren Betrieb bei jedem Ansaugdruck; Öldruck mit Manometer überprüfbar
• Eingebauter Ölfilter; externe Ölfiltration möglich
• Ansaug-Absperrventil gegen Ölrücksaugen; optionale Ölnebelfilter am Auslass

Typische Anwendungen

Edwards nennt für die E2M-Pumpen unter anderem Beschichtung, Gefriertrocknung in der Pharmazie (AZ-Ausführung für Azidverträglichkeit), Plasmabehandlung (FX-Ausführung bei sauerstoffreichen Plasmen), Wärmerohre (Heat Pipes), Wärmebehandlung und die chemische Prozessindustrie.

Ausführungen der Edwards E2M275

Die E2M275 ist in 5 Ausführungen erhältlich (Artikelnummern A36704940, A36704934, A36701000, A36707940, A36707934). HC ist die Standardpumpe für Kohlenwasserstofföl; bei der AZ-Ausführung sind Kupfer- und Messingteile durch geeignete Werkstoffe wie Edelstahl ersetzt (azidverträglich). Die Motorausführungen gibt es für Europa/USA und für Asien; die Ausführungen ohne Motor haben ein freies Wellenende mit IEC-Flansch. Die Marktangaben stammen aus den Edwards-Bestellunterlagen.

Beratung und Service

Ehrler & Beck unterstützt bei der Auswahl der passenden Ausführung, liefert Öl, Zubehör und Ersatzteile und übernimmt Wartung und Reparatur.

Saugvermögen 50Hz	255
Saugvermögen 60Hz	306
Enddruck	3,3 × 10-3
Motornennleistung 50Hz	7,5
Motornennleistung 60Hz	8,5
Motor-Effizienzklasse	IE3
Gewicht	222
Länge	113,5
Breite	41,5
Höhe	56,4
Anschlussflansch Eingang	DN 63 ISO-F
Anschlussflansch Ausgang	DN 40 ISO-F
Schallpegel	75 dB(A)
Kühlungsart	Wasserkühlung
Öltyp	Ultragrade 70
