SOGEVAC SV 25 B Netzspannung nicht veröffentlicht; WORLD OEM VARIANT

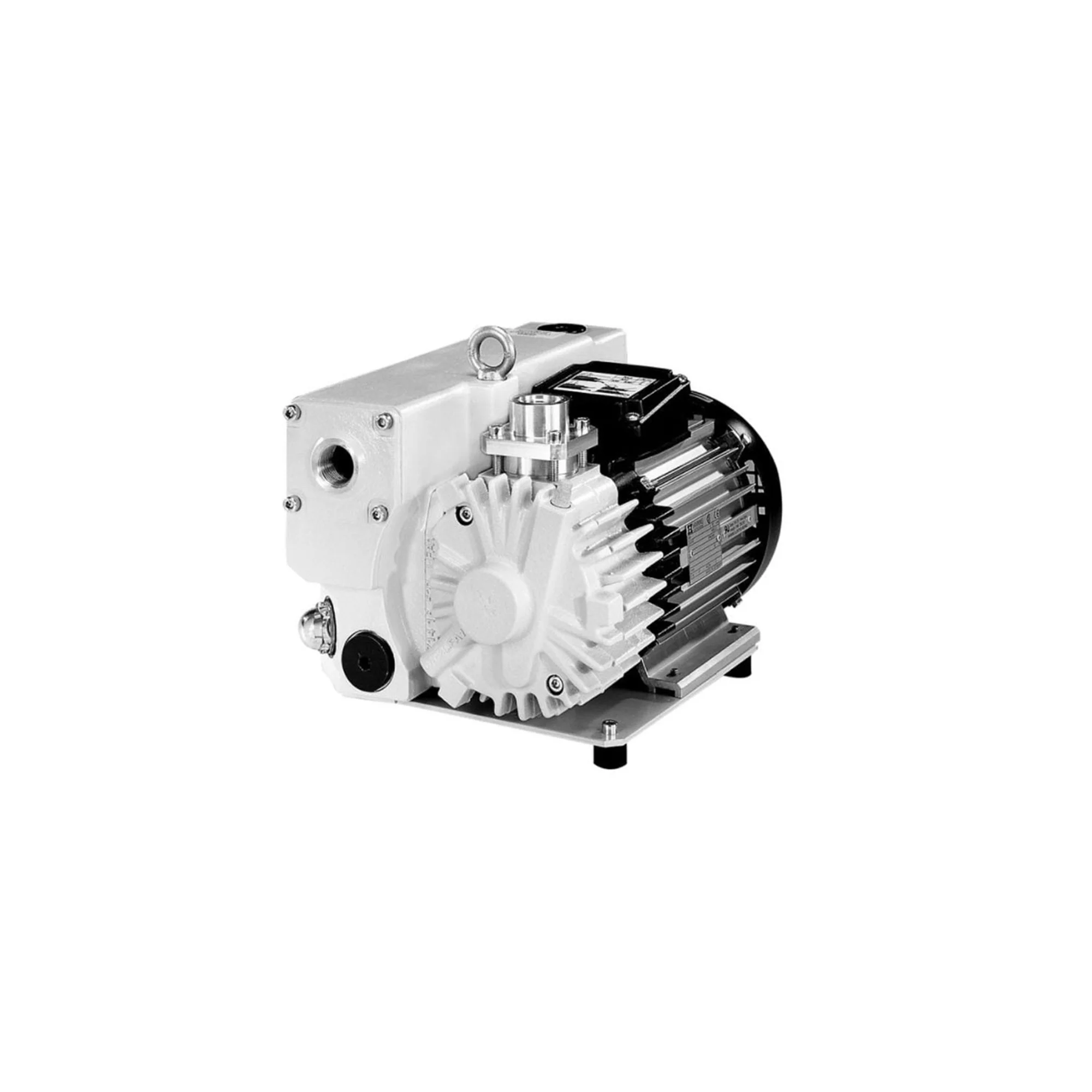

Leybold SOGEVAC SV 25 B – Drehschieberpumpe mit 22,5 m³/h Saugvermögen

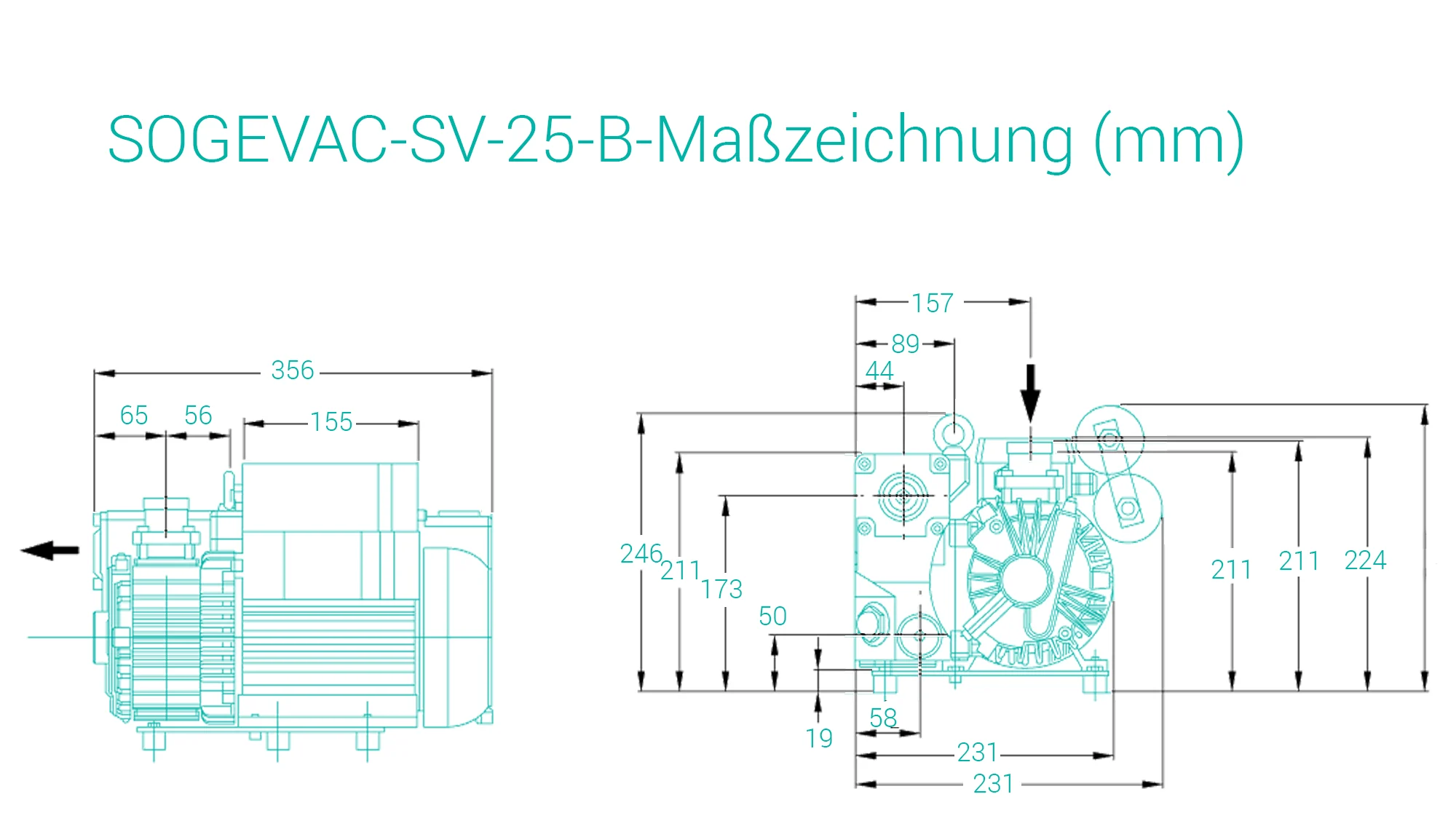

Die SOGEVAC SV 25 B ist die größte der drei kompakten Blockpumpen. Sie besitzt einen Auslassanschluss G 3/4" am Gehäuse, erreicht ≤ 0,5 mbar ohne Gasballast und wird wahlweise mit oder ohne Gasballast, mit G- oder NPT-Gewinde und mit Drehstrom- oder Wechselstrommotor geliefert. Das Saugvermögen beträgt 22,5 m³/h bei 50 Hz und 25 m³/h bei 60 Hz (Nennsaugvermögen 26 m³/h bei 50 Hz). Die Pumpe misst 356 × 275 × 246 mm, wiegt mit Ölfüllung 26 kg und arbeitet mit 64 dB(A) bei 50 Hz.

Typische Anwendungen

Leybold nennt für die SOGEVAC-B/D-Reihe unter anderem Vakuumbeschichtung, Forschung und Entwicklung, Chemie und Pharma, Metallurgie und Ofenbau, Lampen- und Röhrenfertigung, Automobilindustrie, Weltraumsimulation, Umwelttechnik, Kälte- und Klimatechnik, Elektrotechnik, Maschinenbau, Medizintechnik, Gefriertrocknung, Verpackung sowie den Einsatz als Vorpumpe für Hochvakuumsysteme.

Varianten der SOGEVAC SV 25 B

Die SOGEVAC SV 25 B ist bei Ehrler & Beck in zwölf Varianten erhältlich (Artikelnummern 960251, 960250, 960250V3001, 960251V2022, 960251V3001, 960251V3003, 960251V3005, 960253, 960255, 960256, 960257, 960266). Die maximale Motorleistung reicht von 0,9 kW (50 Hz) bis 1,1 kW (60 Hz). Die Varianten unterscheiden sich in Motor und Netzspannung, in der Gasballast-Ausstattung und in der Ölfüllung; die Tabelle jeder Variante nennt die Leybold-Bezeichnung der Ausführung.

Merkmale der SOGEVAC B/D

• Einstufige, ölgedichtete Drehschieberpumpe mit integriertem Saugstutzenventil
• Integrierter Ölnebelabscheider (Auslassfilter) und Ölrückführung
• Gasballast je nach Ausführung: ohne, klein, Standard oder groß
• Drehstrom-Weitbereichs- und Weltmotoren; kleine Baugrößen auch mit Wechselstrommotor
• Standardöl LEYBONOL LVO 120 bzw. LVO 130; Sonderöle wie Esteröl, PFPE, PAO- oder Lebensmittelöl je nach Ausführung

Saugvermögen 50Hz	22,5
Saugvermögen 60Hz	25
Enddruck	0,5
Motornennleistung 50Hz	0,9
Motornennleistung 60Hz	1,1
Gewicht	26
Länge	35,6
Breite	27,5
Höhe	24,6
Anschlussflansch Eingang	G 3/4" Innengewinde (zusätzlich G 1/2")
Anschlussflansch Ausgang	G 3/4" Innengewinde
Schallpegel	64 dB(A)
Kühlungsart	Luftkühlung
Öltyp	LEYBONOL LVO 120

Zusätzliche technische Daten
