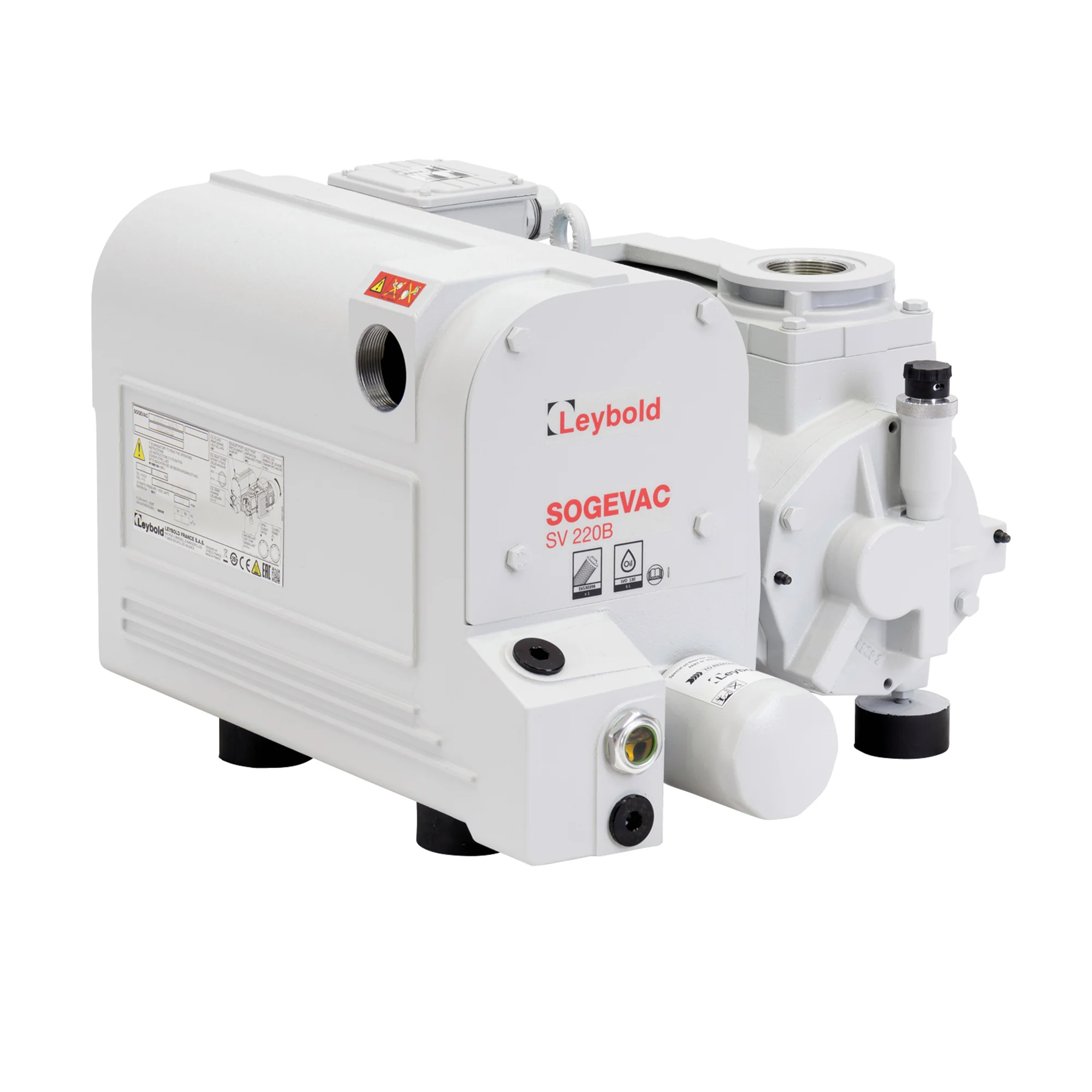

Leybold SOGEVAC SV 220 B – Drehschieberpumpe mit 180 m³/h Saugvermögen

Die SOGEVAC SV 220 B ist der direkte Nachfolger der SV 200. Leybold hebt die niedrigste Pumpentemperatur am Markt und damit die längste Ölstandzeit hervor, dazu rund 20 % weniger Leistungsaufnahme als der Wettbewerb und Überwachungsmöglichkeiten per Sensor. Der Endtotaldruck ohne Gasballast beträgt ≤ 0,08 mbar. Das Saugvermögen beträgt 180 m³/h bei 50 Hz und 220 m³/h bei 60 Hz (Nennsaugvermögen 200 m³/h bei 50 Hz). Die Pumpe misst 1070 × 535 × 425 mm, wiegt mit Ölfüllung 180 kg und arbeitet mit 69 dB(A) bei 50 Hz.

Typische Anwendungen

Leybold nennt für die SOGEVAC-B/D-Serie unter anderem Vakuumbeschichtung, Forschung und Entwicklung, Chemie und Pharma, Metallurgie und Ofenbau, Lampen- und Röhrenfertigung, Automobilindustrie, Weltraumsimulation, Umwelttechnik, Kälte- und Klimatechnik, Elektrotechnik, Maschinenbau, Medizintechnik, Gefriertrocknung, Verpackung sowie den Einsatz als Vorpumpe für Hochvakuumsysteme.

Varianten der SOGEVAC SV 220 B

Die SOGEVAC SV 220 B ist bei Ehrler & Beck in acht Varianten erhältlich (Artikelnummern 960617V, 960617V3001, 960602V, 960602V3001, 12330220V01, 10330220V01, 10330220V02, 10330220V03). Die maximale Motorleistung beträgt 4,5 kW bei 50 Hz und 4,8 kW bei 60 Hz. Die Varianten unterscheiden sich in Motor und Netzspannung, in der Gasballast-Ausstattung und in der Ölfüllung; die Tabelle jeder Variante nennt die Leybold-Bezeichnung der Ausführung.

Merkmale der SOGEVAC B/D

• Einstufige, ölgedichtete Drehschieberpumpe mit integriertem Saugstutzenventil
• Integrierter Ölnebelabscheider (Auslassfilter) und Ölrückführung
• Gasballast je nach Ausführung: ohne, klein, Standard oder groß
• Drehstrom-Weitbereichs- und Weltmotoren; kleine Baugrößen auch mit Wechselstrommotor
• Standardöl LEYBONOL LVO 120 bzw. LVO 130; Sonderöle wie Esteröl, PFPE, PAO- oder Lebensmittelöl je nach Ausführung

Saugvermögen 50Hz	180
Saugvermögen 60Hz	220
Enddruck	0,08
Motornennleistung 50Hz	4,5
Motornennleistung 60Hz	4,8
Gewicht	180
Länge	107
Breite	53,5
Höhe	42,5
Anschlussflansch Eingang	G 2" Innengewinde
Anschlussflansch Ausgang	G 2" Innengewinde
Schallpegel	69 dB(A)
Kühlungsart	Luftkühlung
Öltyp	LEYBONOL LVO 130
