SOGEVAC SV 16 D 3Ph 200-240 V und 380-415 V ±10 % 50 Hz / 200-240 V und 380-460 V ±10 % 60 Hz; WORLD GB

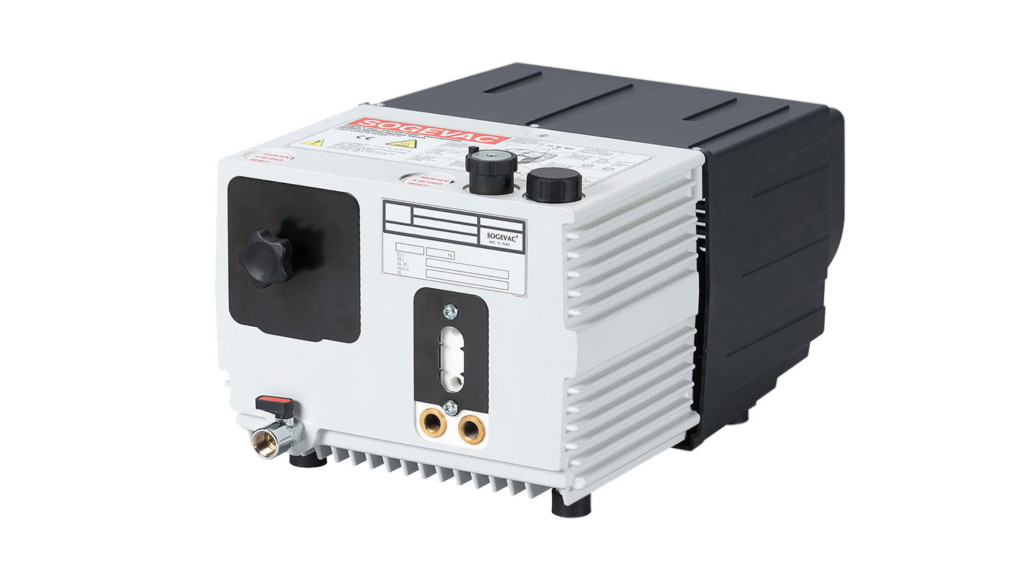

Leybold SOGEVAC SV 16 D – Drehschieberpumpe mit 14,5 m³/h Saugvermögen

Die SOGEVAC SV 16 D gehört zur D-Reihe mit vergrößertem Ölvolumen: 2 Liter Öl – laut Leybold bis zu viermal mehr als bei vergleichbaren Pumpen – verlängern die Ölstandzeit. Ein neues Luftkühlkonzept hält die Pumpentemperatur niedrig, eine zusätzliche Wasserkühlung ist für raue Anwendungen optional; die niedrige Drehzahl von 1440 min⁻¹ sorgt für 59 dB(A). Das Saugvermögen beträgt 14,5 m³/h bei 50 Hz und 17 m³/h bei 60 Hz (Nennsaugvermögen 16 m³/h bei 50 Hz). Die Pumpe misst 268 × 247 × 440 mm, wiegt mit Ölfüllung 25 kg und arbeitet mit 59 dB(A) bei 50 Hz.

Typische Anwendungen

Leybold nennt für die SOGEVAC-B/D-Reihe unter anderem Vakuumbeschichtung, Forschung und Entwicklung, Chemie und Pharma, Metallurgie und Ofenbau, Lampen- und Röhrenfertigung, Automobilindustrie, Weltraumsimulation, Umwelttechnik, Kälte- und Klimatechnik, Elektrotechnik, Maschinenbau, Medizintechnik, Gefriertrocknung, Verpackung sowie den Einsatz als Vorpumpe für Hochvakuumsysteme.

Varianten der SOGEVAC SV 16 D

Die SOGEVAC SV 16 D ist bei Ehrler & Beck in 13 Varianten erhältlich (Artikelnummern 960181V, 960180V, 960185V, 960184V, 960186V, 960186V1705, 960180V2065, 960181V2041, 960181V3002, 960183V2065, 960184V3002, 960185V3002, 960185V3003). Die maximale Motorleistung reicht von 0,75 kW (50 Hz) bis 0,9 kW (60 Hz). Die Varianten unterscheiden sich in Motor und Netzspannung, in der Gasballast-Ausstattung und in der Ölfüllung; die Tabelle jeder Variante nennt die Leybold-Bezeichnung der Ausführung.

Merkmale der SOGEVAC B/D

• Einstufige, ölgedichtete Drehschieberpumpe mit integriertem Saugstutzenventil
• Integrierter Ölnebelabscheider (Auslassfilter) und Ölrückführung
• Gasballast je nach Ausführung: ohne, klein, Standard oder groß
• Drehstrom-Weitbereichs- und Weltmotoren; kleine Baugrößen auch mit Wechselstrommotor
• Standardöl LEYBONOL LVO 120 bzw. LVO 130; Sonderöle wie Esteröl, PFPE, PAO- oder Lebensmittelöl je nach Ausführung

Saugvermögen 50Hz	14,5
Saugvermögen 60Hz	17
Enddruck	0,5
Motornennleistung 50Hz	0,75
Motornennleistung 60Hz	0,9
Gewicht	25
Länge	26,8
Breite	24,7
Höhe	44
Anschlussflansch Eingang	G 1/2" Innengewinde
Anschlussflansch Ausgang	G 1/2" Innengewinde
Schallpegel	59 dB(A)
Kühlungsart	Luftkühlung
Öltyp	LEYBONOL LVO 120
