SOGEVAC SV 16 B 1Ph 230 V, 50/60 Hz; 1Ph 230V 50/60Hz GB

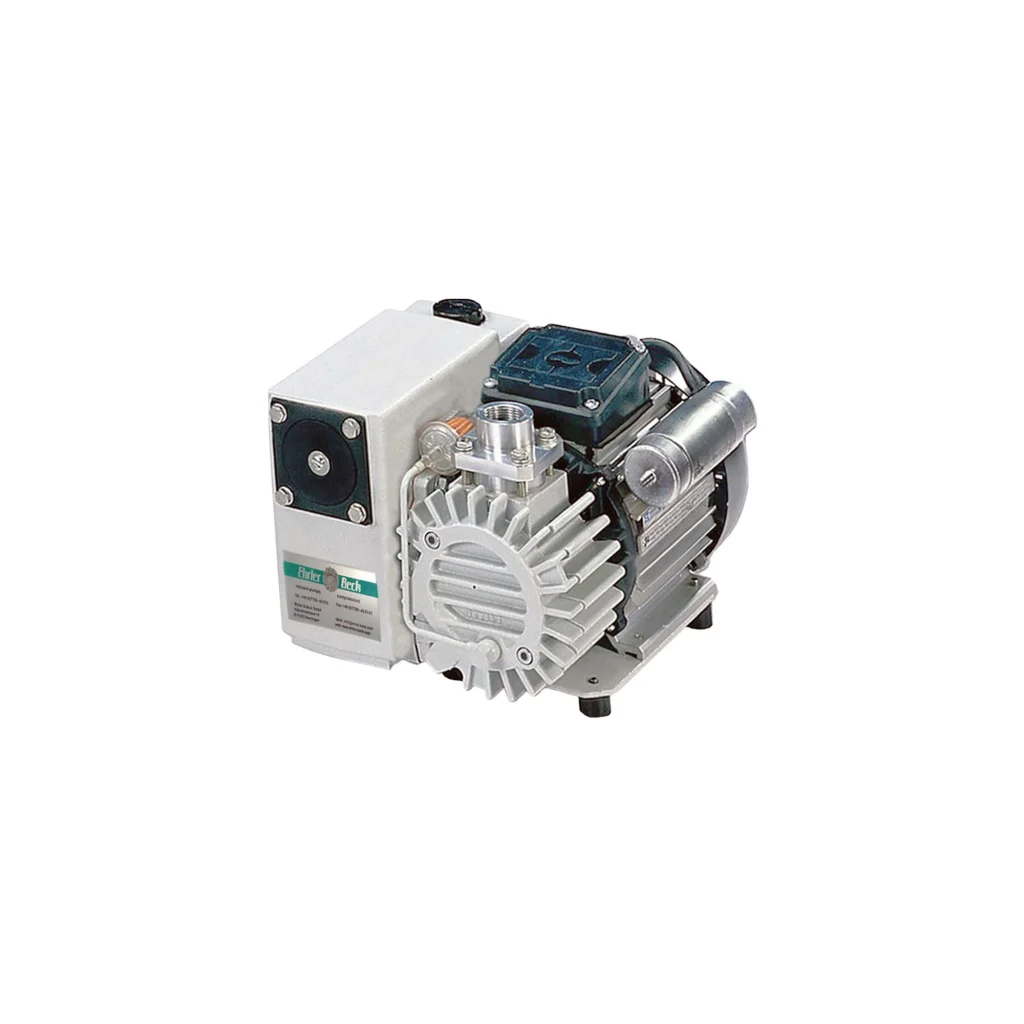

Leybold SOGEVAC SV 16 B – Drehschieberpumpe mit 15 m³/h Saugvermögen

Die SOGEVAC SV 16 B nutzt dasselbe kompakte Gehäuse wie die SV 10 B, erreicht aber mit 15 m³/h ein deutlich höheres Saugvermögen und mit ≤ 1,0 mbar einen besseren Enddruck. Leybold liefert sie mit Drehstrom-Weitbereichsmotor oder mit Wechselstrommotor für 230 V bzw. 115 V. Das Saugvermögen beträgt 15 m³/h bei 50 Hz und 17 m³/h bei 60 Hz (Nennsaugvermögen 16 m³/h bei 50 Hz). Die Pumpe misst 315 × 281 × 199 mm, wiegt mit Ölfüllung 20,5 kg und arbeitet mit 62 dB(A) bei 50 Hz.

Typische Anwendungen

Leybold nennt für die SOGEVAC-B/D-Reihe unter anderem Vakuumbeschichtung, Forschung und Entwicklung, Chemie und Pharma, Metallurgie und Ofenbau, Lampen- und Röhrenfertigung, Automobilindustrie, Weltraumsimulation, Umwelttechnik, Kälte- und Klimatechnik, Elektrotechnik, Maschinenbau, Medizintechnik, Gefriertrocknung, Verpackung sowie den Einsatz als Vorpumpe für Hochvakuumsysteme.

Varianten der SOGEVAC SV 16 B

Die SOGEVAC SV 16 B ist bei Ehrler & Beck in sieben Varianten erhältlich (Artikelnummern 960160, 960160V3002, 960160V3003, 960165, 960165V3002, 960170, 960175). Die maximale Motorleistung reicht von 0,55 kW (50 Hz) bis 0,75 kW (60 Hz). Die Varianten unterscheiden sich in Motor und Netzspannung, in der Gasballast-Ausstattung und in der Ölfüllung; die Tabelle jeder Variante nennt die Leybold-Bezeichnung der Ausführung.

Merkmale der SOGEVAC B/D

• Einstufige, ölgedichtete Drehschieberpumpe mit integriertem Saugstutzenventil
• Integrierter Ölnebelabscheider (Auslassfilter) und Ölrückführung
• Gasballast je nach Ausführung: ohne, klein, Standard oder groß
• Drehstrom-Weitbereichs- und Weltmotoren; kleine Baugrößen auch mit Wechselstrommotor
• Standardöl LEYBONOL LVO 120 bzw. LVO 130; Sonderöle wie Esteröl, PFPE, PAO- oder Lebensmittelöl je nach Ausführung

Saugvermögen 50Hz	15
Saugvermögen 60Hz	17
Enddruck	1
Motornennleistung 50Hz	0,55
Motornennleistung 60Hz	0,75
Gewicht	20,5
Länge	31,5
Breite	28,1
Höhe	19,9
Anschlussflansch Eingang	G 3/4" Innengewinde (zusätzlich G 1/2")
Anschlussflansch Ausgang	über Auslassflansch G 3/4" (Zubehör)
Schallpegel	62 dB(A)
Kühlungsart	Luftkühlung
Öltyp	LEYBONOL LVO 120
