SOGEVAC SV 120 B 960557V3003 Netzspannung nicht veröffentlicht; WIDE EM GB MINER.OIL

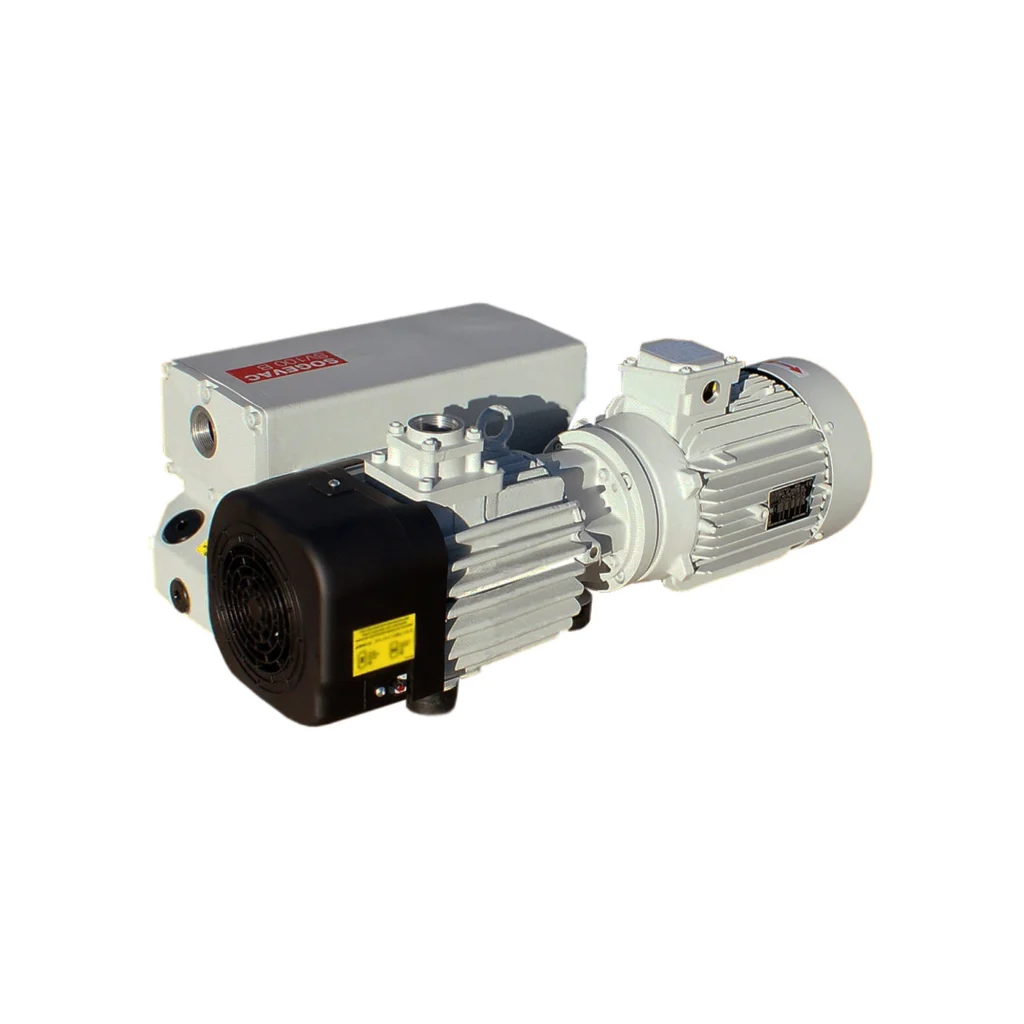

Leybold SOGEVAC SV 120 B – Drehschieberpumpe mit 110 m³/h Saugvermögen

Die SOGEVAC SV 120 B ist die leistungsstärkere Schwester der SV 100 B im selben Gehäuse: 110 m³/h Saugvermögen bei 50 Hz, 2,4 kW Motorleistung und unverändert Anschlüsse G 1 1/4". Sie wird vor allem als Weitbereichsausführung mit Gasballast geliefert, auch mit Esteröl oder elektromagnetischem Gasballastventil. Das Saugvermögen beträgt 110 m³/h bei 50 Hz und 122 m³/h bei 60 Hz (Nennsaugvermögen 120 m³/h bei 50 Hz). Die Pumpe misst 755 × 400 × 290 mm, wiegt mit Ölfüllung 94 kg und arbeitet mit 61 dB(A) bei 50 Hz.

Typische Anwendungen

Leybold nennt für die SOGEVAC-B/D-Serie unter anderem Vakuumbeschichtung, Forschung und Entwicklung, Chemie und Pharma, Metallurgie und Ofenbau, Lampen- und Röhrenfertigung, Automobilindustrie, Weltraumsimulation, Umwelttechnik, Kälte- und Klimatechnik, Elektrotechnik, Maschinenbau, Medizintechnik, Gefriertrocknung, Verpackung sowie den Einsatz als Vorpumpe für Hochvakuumsysteme.

Varianten der SOGEVAC SV 120 B

Die SOGEVAC SV 120 B ist bei Ehrler & Beck in zwölf Varianten erhältlich (Artikelnummern 960557, 960557V3001, 960557V3001TE, 960557V3003, 960557V3005, 960572, 960572TE, 960572V3001, 960553V3001, 960550V3001, 960555V3001, 15030120V00CJL). Die maximale Motorleistung beträgt 2,4 kW bei 50 Hz und 3,2 kW bei 60 Hz. Die Varianten unterscheiden sich in Motor und Netzspannung, in der Gasballast-Ausstattung und in der Ölfüllung; die Tabelle jeder Variante nennt die Leybold-Bezeichnung der Ausführung.

Merkmale der SOGEVAC B/D

• Einstufige, ölgedichtete Drehschieberpumpe mit integriertem Saugstutzenventil
• Integrierter Ölnebelabscheider (Auslassfilter) und Ölrückführung
• Gasballast je nach Ausführung: ohne, klein, Standard oder groß
• Drehstrom-Weitbereichs- und Weltmotoren; kleine Baugrößen auch mit Wechselstrommotor
• Standardöl LEYBONOL LVO 120 bzw. LVO 130; Sonderöle wie Esteröl, PFPE, PAO- oder Lebensmittelöl je nach Ausführung

Saugvermögen 50Hz	110
Saugvermögen 60Hz	122
Enddruck	0,5
Motornennleistung 50Hz	2,4
Motornennleistung 60Hz	3,2
Gewicht	94
Länge	75,5
Breite	40
Höhe	29
Anschlussflansch Eingang	G 1 1/4" Innengewinde
Anschlussflansch Ausgang	G 1 1/4" Innengewinde
Schallpegel	61 dB(A)
Kühlungsart	Luftkühlung
Öltyp	LEYBONOL LVO 130

Einheiten umrechnen: Vakuum- und Druckeinheiten · Nm³/h in m³/h

Zusätzliche technische Daten
