TRIVAC D 65 B 3Ph 200-240/380-400 V 50 Hz / 200-240/400-480 V 60 Hz

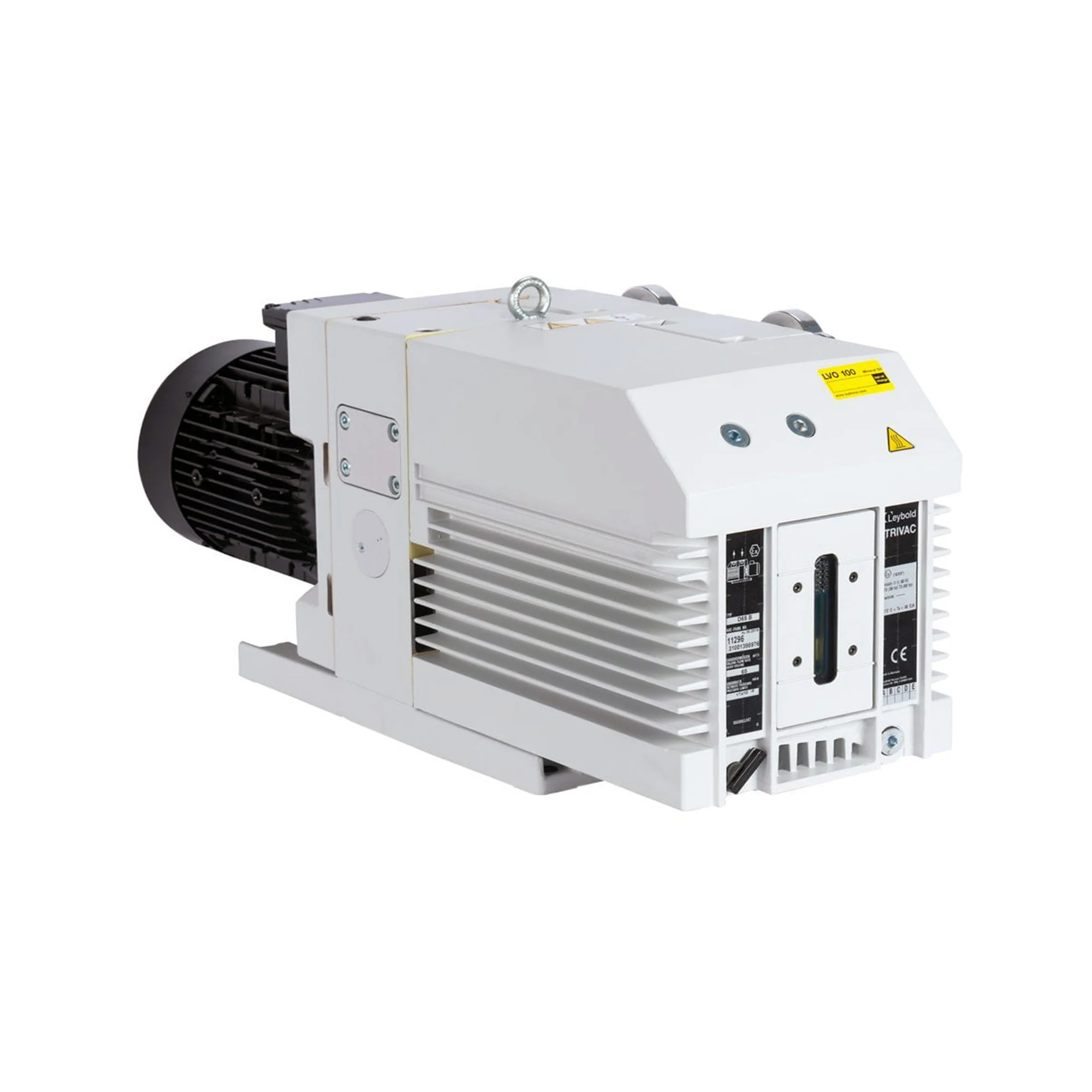

Die Leybold TRIVAC D 65 B ist die größte Baugröße der TRIVAC B-Serie: eine zweistufige, ölgedichtete Drehschieber-Vakuumpumpe mit 65 m³/h Saugvermögen (50 Hz), DN 40 ISO-KF-Anschlüssen und einem Enddruck von ≤ 2 × 10⁻³ mbar. Die Wasserdampfkapazität von 1925 g/h und der 2,2 kW Motor prädestinieren sie für Öfen, Metallurgie, Gefriertrocknung und als Vorpumpe für Wälzkolbenpumpen. Ehrler & Beck liefert die Leybold TRIVAC D 65 B mit Ersatzteilen und Zubehör.
Anfrage zu diesem Produkt Weiterlesen
- Saugvermögen 65 m³/h 50 Hz 78 m³/h 60 Hz
- Enddruck 2 × 10-3 mbar
- Motornennleistung 2,2 kW 50 Hz 2,2 kW 60 Hz
| Variante | Teilenummer |
|---|---|
| 3Ph 200-240/380-400 V 50 Hz / 200-240/400-480 V 60 Hz (ausgewählt) | 11296 |
TRIVAC D 65 B – die größte TRIVAC B
Die Leybold TRIVAC D 65 B ist mit 65 m³/h bei 50 Hz und 78 m³/h bei 60 Hz (Nennsaugvermögen 75 m³/h) die leistungsstärkste Pumpe der TRIVAC B-Serie; ohne Gasballast erreicht sie ≤ 2 × 10⁻³ mbar. Gehäuse, DN 40 ISO-KF-Anschlüsse, Motor und Zubehör teilt sie mit der TRIVAC D 40 B, einschließlich des Rootspumpen-Adapters für RUVAC WA(U)/WS(U) 251 und 501.Aufbau und Funktion
Wie alle größeren TRIVAC B-Pumpen verfügt die D 65 B über eine integrierte Kühlung mit Kühlkanal und motorgetriebenem Lüfter. Die eingebaute Ölpumpe schmiert druckunabhängig und lässt den Dauerbetrieb bis 1000 mbar Ansaugdruck zu, das öldruckgesteuerte Saugstutzenventil minimiert das Ölrückströmen. Wasserdampfverträglichkeit 40 mbar, Wasserdampfkapazität 1925 g/h (50 Hz) / 2310 g/h (60 Hz), Ölfüllung 2,0 / 3,3 l, Geräuschpegel 57 / 59 dB(A) (ohne / mit Gasballast). Der Innenkörper ist austauschbar, Hauptstrom-Ölfilter können angebaut werden.Varianten der TRIVAC D 65 B
Die TRIVAC D 65 B ist bei Ehrler & Beck in einer Ausführung erhältlich (Artikelnummer 11296). Die Motornennleistung beträgt 2,2 kW (50 Hz), das Gewicht 84,5 kg. Spannung, Phase und alle weiteren Daten der einzelnen Varianten finden Sie in der Variantenauswahl und unter Technische Daten.Merkmale und Vorteile
- Niedriger Enddruck: Endpartialdruck unter 1 × 10⁻⁴ mbar, Endtotaldruck ≤ 2 × 10⁻³ mbar ohne Gasballast
- Hohe Wasserdampfverträglichkeit: Integrierter Gasballast
- Geringes Ölrückströmen: Über den Öldruck gesteuertes Saugstutzenventil
- Dauerbetrieb bis 1000 mbar: Eingebaute Ölpumpe mit druckunabhängiger Schmierung
- Leise und vibrationsarm: Elastische Kupplung zwischen Motor und Pumpe
- Servicefreundlich: Austauschbarer Innenkörper, Anschlüsse wahlweise vertikal oder horizontal
| Saugvermögen 50Hz | 65 |
|---|---|
| Saugvermögen 60Hz | 78 |
| Enddruck | 2 × 10-3 |
| Motornennleistung 50Hz | 2,2 |
| Motornennleistung 60Hz | 2,2 |
| Motor-Effizienzklasse | IE3 |
| Gewicht | 84,5 |

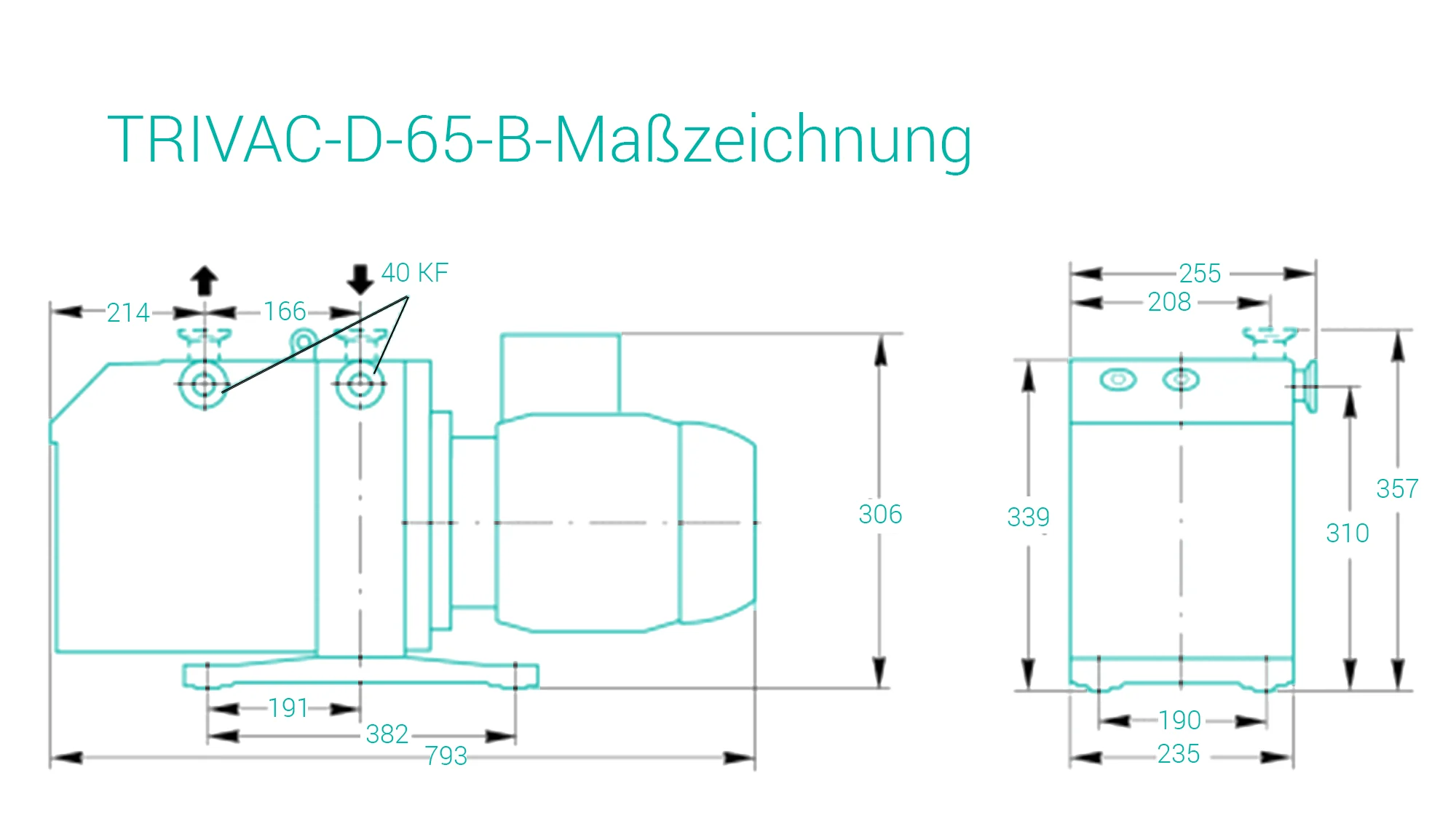

| Länge | 79,7 |
| Breite | 25,5 |
| Höhe | 35,7 |
| Anschlussflansch Eingang | DN 40 ISO-KF (NW40) |
| Anschlussflansch Ausgang | DN 40 ISO-KF (NW40) |
| Schallpegel | 57 dB(A) |
| Kühlungsart | Luftkühlung |
| Öltyp | LEYBONOL LVO 100 |
Zusätzliche technische Daten
| Technische Daten | Wert |
|---|---|
| Nennsaugvermögen | 75 m³/h (50 Hz) / 90 m³/h (60 Hz) |
| Endpartialdruck ohne Gasballast | < 1 × 10⁻⁴ mbar |
| Endtotaldruck ohne Gasballast | ≤ 2 × 10⁻³ mbar |
| Endtotaldruck mit Gasballast | < 5 × 10⁻³ mbar |
| Wasserdampfverträglichkeit | 40 mbar |
| Wasserdampfkapazität | 1925 g/h (50 Hz) / 2310 g/h (60 Hz) |
| Ölfüllung min. / max. | 2,0 / 3,3 l |
| Geräuschpegel | 57 / 59 dB(A) |
| Nenndrehzahl 50 / 60 Hz | 1460 / 1760 min⁻¹ |
| Netzspannung | 3Ph 200 – 240/380 – 400V 50 Hz / 3Ph 200 – 240/380 – 480V 60 Hz |
| Netzphase | 3-Ph |
| Leistungsaufnahme bei Enddruck | 1,32 kW |
| IP-Schutzklasse | IP 55 |
| Leckrate | 1 × 10⁻⁴ Pa·m³/s |
| Zulässige Umgebungstemperatur | +12 bis +40 °C |
| Einsatzhöhe, max. | 1000 m |
| Zertifizierung Motor | CE, UL (61010-1 3rd Edition) |
| Material der Konstruktion | Stahl, Gusseisen, Aluminium, FPM (FKM), Glas, Filtermaterial (Polymere, Papier), Epoxidharz und Glasfaser, Kupfer |
| Produktname | Artikelnummer |
|---|---|
| Dichtungssatz TRIVAC D40B/D65B | 19722 |
| Radialwellendichtring-Kit S/D40/65B | EK110002629 |
| Ersatzteilkit TRIVAC S/D 40/65 B | EK110002636 |
| Großes Wartungskit (ohne Öl) TRIVAC D65B | EK110002612 |
| Kleines Wartungskit D40B/D65B | EK110002624 |
| Produktname | Artikelnummer |
|---|---|
| Ölfiltersystem OF 40-65 | 10192 |
| Roots-Adapter TRIVAC D 40/65 B (WA(U)/WS(U) 251/501) | 16830 |
| Staubabscheider AS 30-60 | 18616 |
| Kondensatabscheider AK 40/65 DN 40 KF | 18816 |
| Abluftfilter AF 40/65 DN 40 ISO-KF | 18916 |
| Abluftfilter mit Ölrückführung AR 40-65 | 18922 |
| Ölablasshahn für TRIVAC-Pumpen | 19090 |
| Einschraubflansch Edelstahl DN 16 ISO-KF / M16 x 1,5 | 16840V01 |
| Filtergehäuse FH 40-65 mit DN 40 KF-Flansch | 140140T |
| Staubfiltereinsatz DF 40-65 | 140141S |
