DRYVAC DV 800 3Ph 380-460 V 50/60 Hz, DV 800-r, LEYBONOL LVO 210, Dreifach-Spülgasmodul

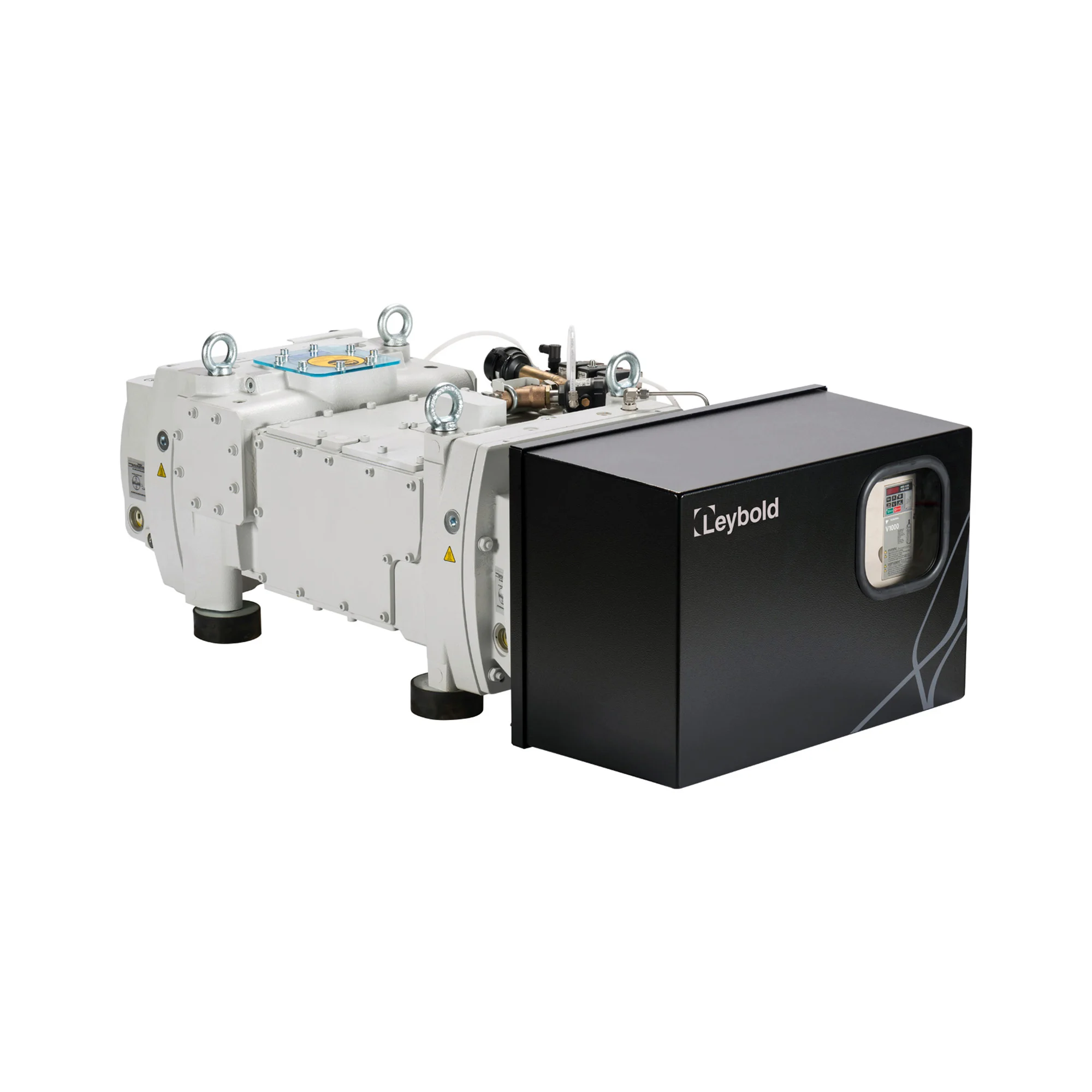

Leybold DRYVAC DV 800 – 800 m³/h bei gleicher Stellfläche wie die DV 650

Die DRYVAC DV 800 nutzt das Gehäuse der DV 650 (1280 × 570 × 420 mm, rund 590 kg) und steigert das maximale Saugvermögen auf 800 m³/h. Der Enddruck beträgt < 5 × 10⁻³ mbar, die Nennleistung 19,6 kW, die Leistungsaufnahme bei Enddruck 7 kW. Der Kühlwasserbedarf liegt bei 10 l/min, der Geräuschpegel mit Schalldämpfer bei 70 dB(A). Wasserdampfverträglichkeit 60 mbar, Wasserdampfkapazität 30 kg/h. Wie die DV 650 besitzt sie drei Ansauganschlüsse (DN 100 ISO-K) und den Auspuffflansch DN 63 ISO-K; RUVAC-Adapter, Rückschlagventile und Schalldämpfer sind für beide Baugrößen identisch.

Energy Saver für Prozesse im Feinvakuum

Für DV 650 und DV 800 mit LVO-210-Füllung bietet Leybold den Energy Saver an. Er senkt den Auspuffdruck automatisch auf 300 mbar, sobald der Ansaugdruck unter 5 mbar liegt – das reduziert die Leistungsaufnahme laut Hersteller um bis zu 50 % und verbessert den Enddruck um eine Dekade. Nachrüstung ist jederzeit möglich.

Typische Anwendungen

Wärmebehandlung und Metallurgie, Beschichtung, Trocknung, Kammerevakuierung und Schleusen, Vorpumpe in DRYVAC-RUVAC-Systemen.

Varianten der DRYVAC DV 800

Die DRYVAC DV 800 ist bei Ehrler & Beck in elf Varianten erhältlich (Artikelnummern 112080V15-1, 112080V16-1, 112080V17-1, 112080V14-1, 112080V75-1, 112080V12-1, 112080V05-1, 112080V07-1, 1212080V17-1, 1212080V12-1, 14640800V92DGN). Die Nennleistung beträgt bei allen Varianten 19,6 kW bei 380–460 V (50/60 Hz), das Gewicht von 550 bis 590 kg.

Merkmale der DRYVAC-Reihe

• Ölfreier Schöpfraum: trockene Schraubentechnik ohne Rückströmung von Öl in den Prozess
• Für härteste Anwendungen: hermetisch dicht, mehrere Spülgasoptionen, spülbar
• Plug & Play: integrierter Frequenzumrichter mit Sensoren für Auspuffdruck, Motor- und Kühlwassertemperatur, RS485 und Feldbus-Optionen
• Energieeffizient: patentiertes Rotordesign und Überdruckventile (Blow-off) senken die Leistungsaufnahme
• Kompakt und wassergekühlt: laut Leybold deutlich kleiner als vergleichbare Pumpen, Kühlkanäle gegen Verstopfen ausgelegt
• Kombinierbar: mit RUVAC-Wälzkolbenpumpen zu Pumpsystemen

Saugvermögen 50Hz	800
Saugvermögen 60Hz	800
Enddruck	5 × 10-3
Motornennleistung 50Hz	19,6
Motornennleistung 60Hz	19,6
Gewicht	550
Länge	120
Breite	45
Höhe	40
Anschlussflansch Eingang	DN 100 ISO-K
Anschlussflansch Ausgang	DN 63 ISO-K
Schallpegel	70 dB(A)
Kühlungsart	Wasserkühlung
Öltyp	LEYBONOL LVO 210

Zusätzliche technische Daten
