DRYVAC DV 1200 3Ph 380-460 V 50/60 Hz, LEYBONOL LVO 210, Profibus

Leybold DRYVAC DV 1200 – große Saugleistung als anschlussfertige Einheit

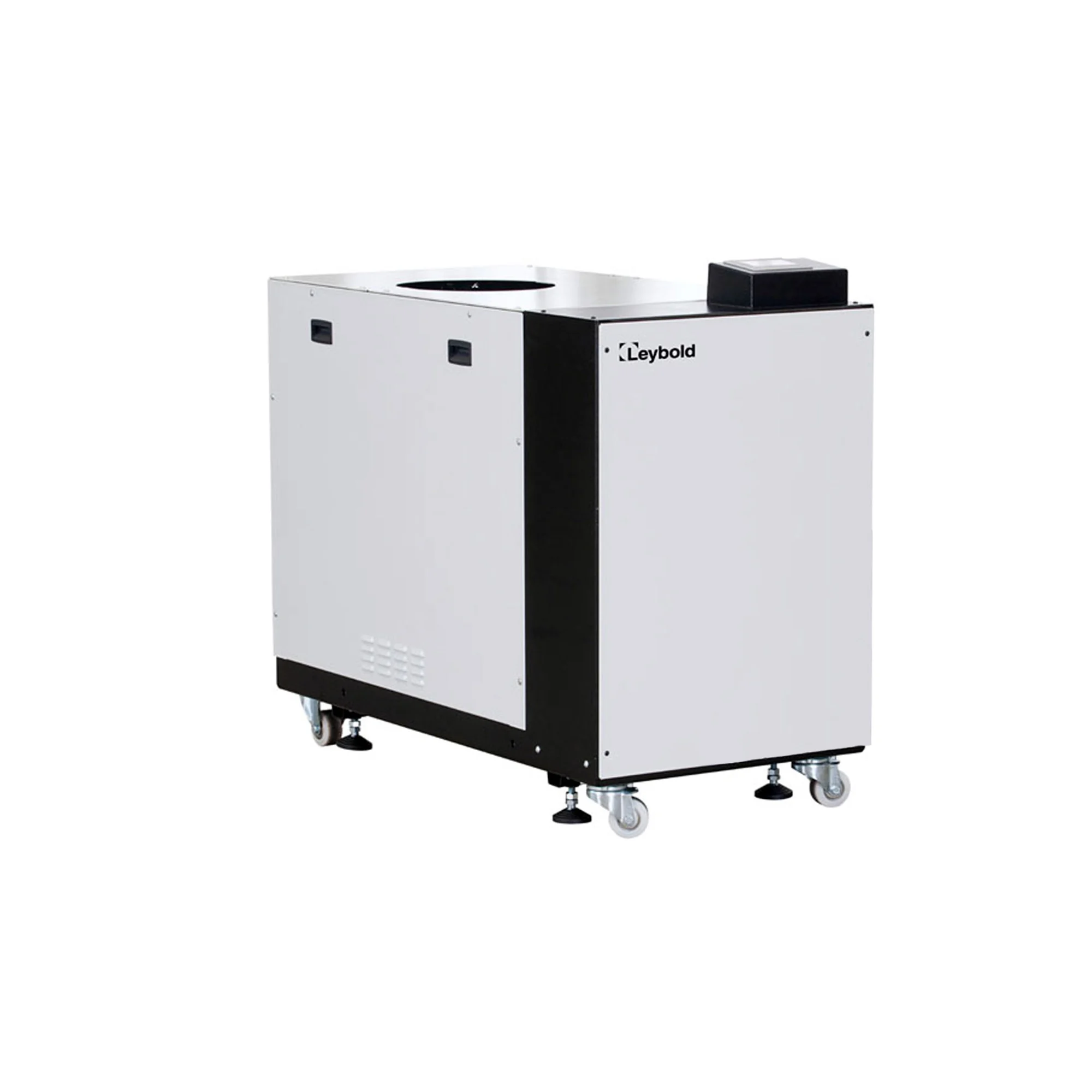

Die DRYVAC DV 1200 erreicht ein maximales Saugvermögen von 1250 m³/h und einen Enddruck von < 5 × 10⁻³ mbar. Bei 30 kW Nennleistung liegt die Leistungsaufnahme am Enddruck bei 13,8 kW. Alle DV 1200 kommen laut Leybold auf einer Grundplatte mit Rollen, verstellbaren Füßen und Einhausung und enthalten eine Kühlwassereinheit mit Wasserverteilung, Druckminderer und Überdruck-Sicherheitsventil. Abmessungen 1339 × 705 × 985 mm, Gewicht rund 1400 kg, Anschlüsse DN 100 ISO-K (Ansaugung) und DN 100 ISO-K (Auspuff), Kühlwasserbedarf 15 l/min, Geräuschpegel mit Schalldämpfer 67 dB(A). Wasserdampfverträglichkeit 60 mbar, Wasserdampfkapazität 50 kg/h.

Ausführungen mit integrierter Steuerung (-i)

Die i-Versionen erweitern die DRYVAC um eine eingebaute Steuerung mit Touchscreen und Bedienoberfläche für Plug-&-Play-Betrieb und Konfiguration; als Schnittstellen nennt Leybold 24-V-I/O, Profibus und Ethernet/IP.

Typische Anwendungen

Metallurgie und Ofenbau, Beschichtung, Solar, Evakuieren großer Kammern und Schleusen – überall dort, wo hohes Saugvermögen bis in den Feinvakuumbereich gebraucht wird.

Varianten der DRYVAC DV 1200

Die DRYVAC DV 1200 ist bei Ehrler & Beck in drei Varianten erhältlich (Artikelnummern 112120V17-1, 112120V50-2, 112120V40-2). Die Nennleistung beträgt bei allen Varianten 30 kW bei 380–460 V (50/60 Hz), das Gewicht rund 1400 kg. Zur Wahl stehen Ausführungen mit LEYBONOL LVO 210 und LEYBONOL LVO 410.

Merkmale der DRYVAC-Reihe

• Ölfreier Schöpfraum: trockene Schraubentechnik ohne Rückströmung von Öl in den Prozess
• Für härteste Anwendungen: hermetisch dicht, mehrere Spülgasoptionen, spülbar
• Plug & Play: integrierter Frequenzumrichter mit Sensoren für Auspuffdruck, Motor- und Kühlwassertemperatur, RS485 und Feldbus-Optionen
• Energieeffizient: patentiertes Rotordesign und Überdruckventile (Blow-off) senken die Leistungsaufnahme
• Kompakt und wassergekühlt: laut Leybold deutlich kleiner als vergleichbare Pumpen, Kühlkanäle gegen Verstopfen ausgelegt
• Kombinierbar: mit RUVAC-Wälzkolbenpumpen zu Pumpsystemen

Saugvermögen 50Hz	1.250
Saugvermögen 60Hz	1.250
Enddruck	5 × 10-3
Motornennleistung 50Hz	30
Motornennleistung 60Hz	30
Gewicht	1.400
Länge	133,9
Breite	70,5
Höhe	98,5
Anschlussflansch Eingang	DN 100 ISO-K
Anschlussflansch Ausgang	DN 100 ISO-K
Schallpegel	67 dB(A)
Kühlungsart	Wasserkühlung
Öltyp	LEYBONOL LVO 210, LEYBONOL LVO 410
