DRYVAC DV 650 3Ph 200-240 V 50/60 Hz, DV 650 C-r, LEYBONOL LVO 410, LIB-Ausführung

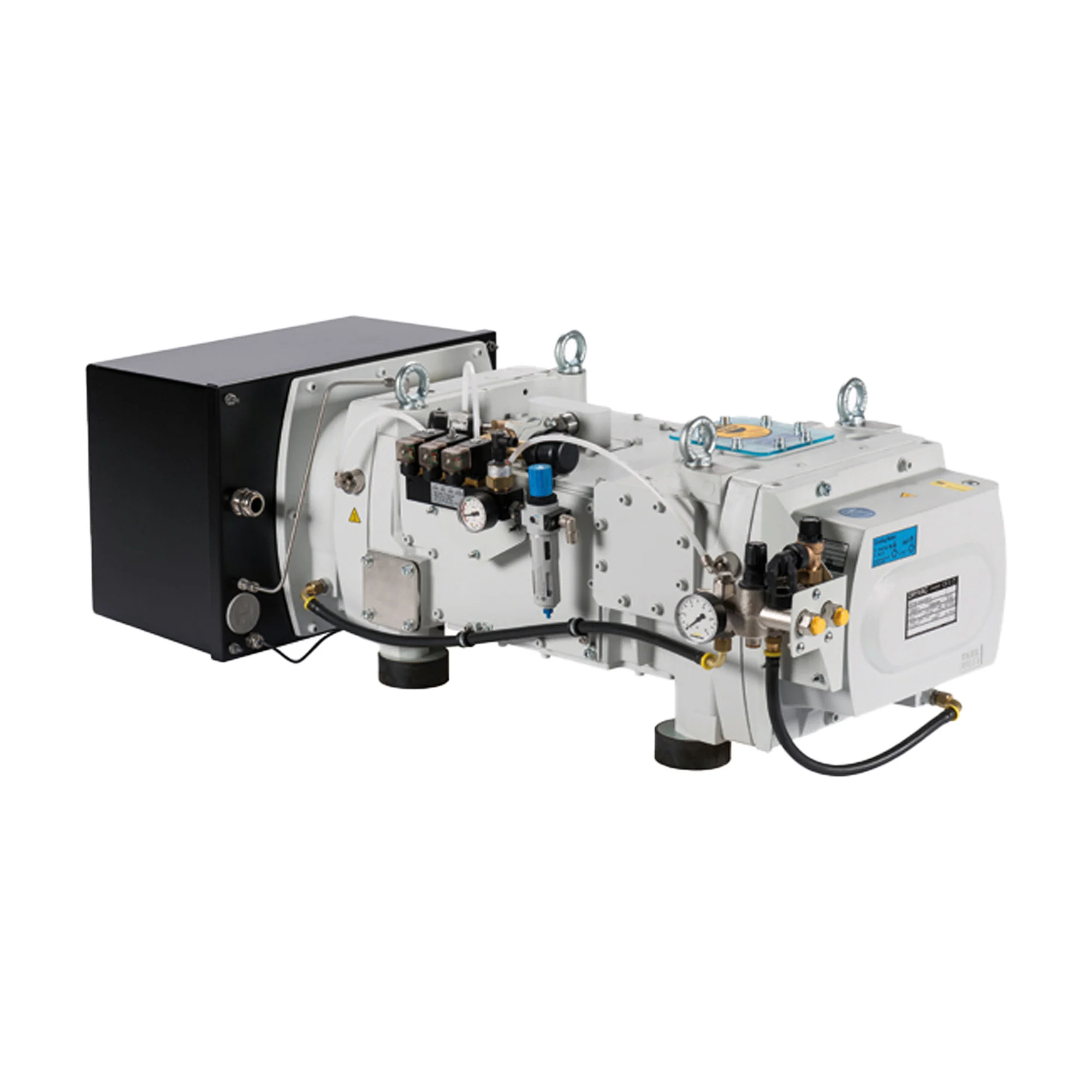

Leybold DRYVAC DV 650 – der Maßstab in der 650er-Klasse

Die DRYVAC DV 650 ist das variantenreichste Modell der Reihe. Sie liefert 650 m³/h, erreicht < 5 × 10⁻³ mbar und nimmt bei 15 kW Nennleistung am Enddruck nur 6,6 kW auf. Drei Ansauganschlüsse (DN 100 ISO-K) und die geringe Bauhöhe (1280 × 570 × 420 mm, rund 590 kg) erleichtern die Integration; ausgestoßen wird über DN 63 ISO-K. Geräuschpegel mit Schalldämpfer 67 dB(A), Wasserdampfverträglichkeit 60 mbar, Wasserdampfkapazität 25 kg/h.

Die Ausführungen im Überblick

• DV 650 (Industrie, LEYBONOL LVO 210): Frequenzumrichter an der Pumpe, Doppel- oder Dreifach-Spülgas, Luft-Gasballast – laut Leybold geeignet für kurze Zyklen, Schleusen und das Evakuieren großer Kammern, auch bei Drücken über 100 mbar
• DV 650 S: Einfach-Spülgas und Kühlwassereinheit (Wasserverteilung, Druckminderer, Sicherheitsventil)
• DV 650 C: Dreifach-Spülgas und Kühlwassereinheit, überwiegend mit PFPE-Schmierstoff LEYBONOL LVO 410 – für hohe Sauerstoffkonzentrationen, korrosive Gase und raue PECVD-Prozesse
• DV 650-r / C-r: Frequenzumrichter extern im Schaltschrank; die 200-V-Ausführungen werden grundsätzlich so geliefert
• Energy Saver: senkt laut Leybold die Leistungsaufnahme bei Ansaugdrücken unter 5 mbar um bis zu 50 %

Typische Anwendungen

Metallurgie und Wärmebehandlung, Beschichtung, Trocknung, Solar, Kammerevakuierung und Schleusen; mit RUVAC-Adaptern Vorpumpe für Wälzkolbenpumpen bis WH(U) 7000.

Varianten der DRYVAC DV 650

Die DRYVAC DV 650 ist bei Ehrler & Beck in 33 Varianten erhältlich (Artikelnummern 112065V15-1, 112065V16-1, 112065V17-1, 112065V18-1, 112065V14-1, 112065V14-2, 112065V75-1, 112065V12-1, 112065V05-1, 112065V07-1, 112065V19-1, 112065V19-2, 112065V09-1, 112065V20-1, 112065V14-3, 112065V30-1, 112065V32-1, 112065V35-1, 112065V36-1, 112065V37-1, 1212065V15-1, 1212065V17-1, 1212065V15-2, 1212065V12-1, 1212065V19-1, 1212065V19-2, 1212065V20-1, 1212065V30-1, 1212065V32-1, 1212065V37-1, 14640650V90CQV, 14640650V90DGN, 14640650V92DGN). Die Nennleistung beträgt bei allen Varianten 15 kW, die Netzspannung reicht von 200–240 V bis 380–460 V (50/60 Hz), das Gewicht von 550 bis 590 kg. Zur Wahl stehen Ausführungen mit LEYBONOL LVO 210 und LEYBONOL LVO 410.

Merkmale der DRYVAC-Reihe

• Ölfreier Schöpfraum: trockene Schraubentechnik ohne Rückströmung von Öl in den Prozess
• Für härteste Anwendungen: hermetisch dicht, mehrere Spülgasoptionen, spülbar
• Plug & Play: integrierter Frequenzumrichter mit Sensoren für Auspuffdruck, Motor- und Kühlwassertemperatur, RS485 und Feldbus-Optionen
• Energieeffizient: patentiertes Rotordesign und Überdruckventile (Blow-off) senken die Leistungsaufnahme
• Kompakt und wassergekühlt: laut Leybold deutlich kleiner als vergleichbare Pumpen, Kühlkanäle gegen Verstopfen ausgelegt
• Kombinierbar: mit RUVAC-Wälzkolbenpumpen zu Pumpsystemen

Saugvermögen 50Hz	650
Saugvermögen 60Hz	650
Enddruck	5 × 10-3
Motornennleistung 50Hz	15
Motornennleistung 60Hz	15
Gewicht	550
Länge	120
Breite	45
Höhe	40
Anschlussflansch Eingang	DN 100 ISO-K
Anschlussflansch Ausgang	DN 63 ISO-K
Schallpegel	67 dB(A)
Kühlungsart	Wasserkühlung
Öltyp	LEYBONOL LVO 210, LEYBONOL LVO 410

Zusätzliche technische Daten
