RUVAC WS 1001 3Ph 200/230/400 V 50 Hz, 200-208/265/460 V 60 Hz; PFPE LEYBONOL LVO 400

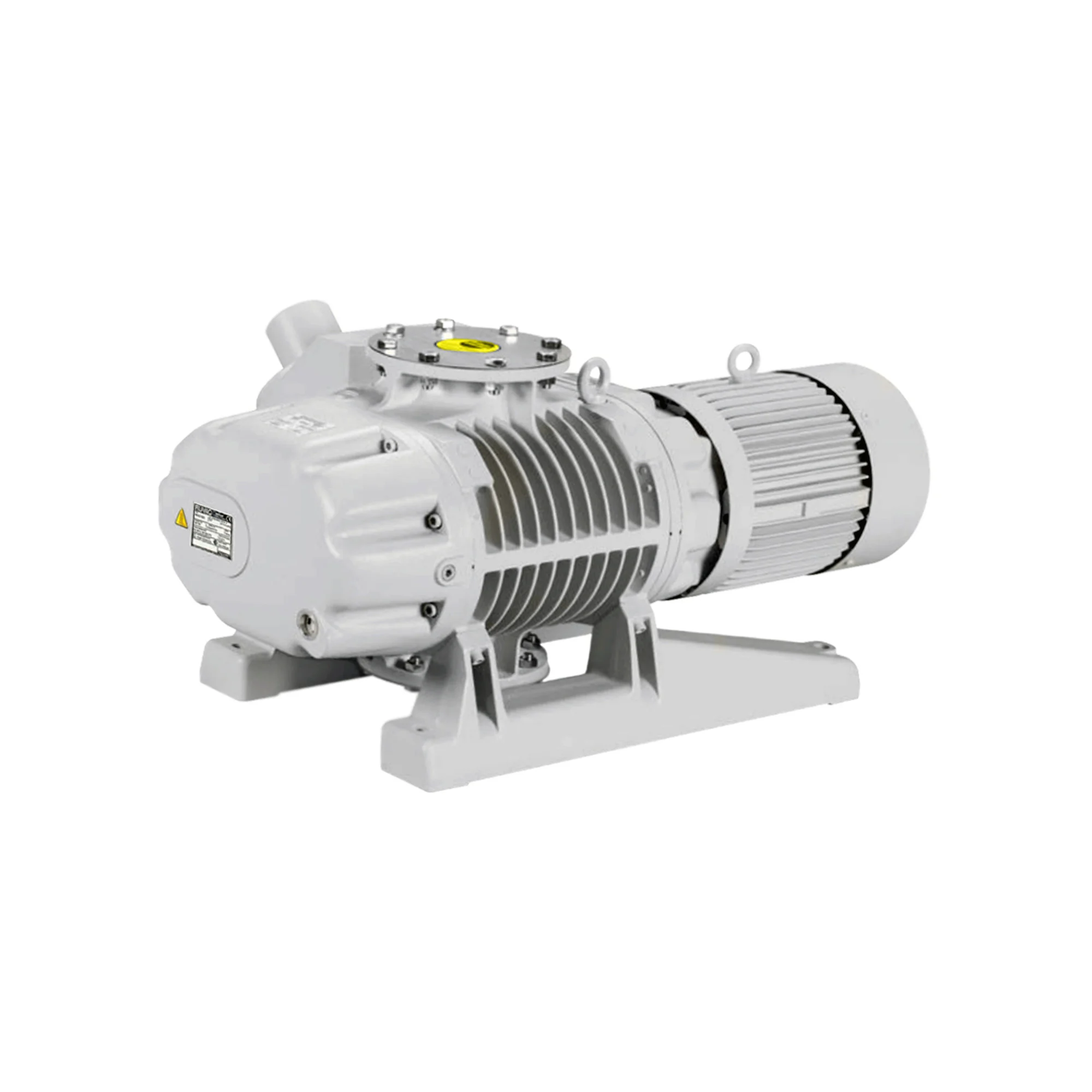

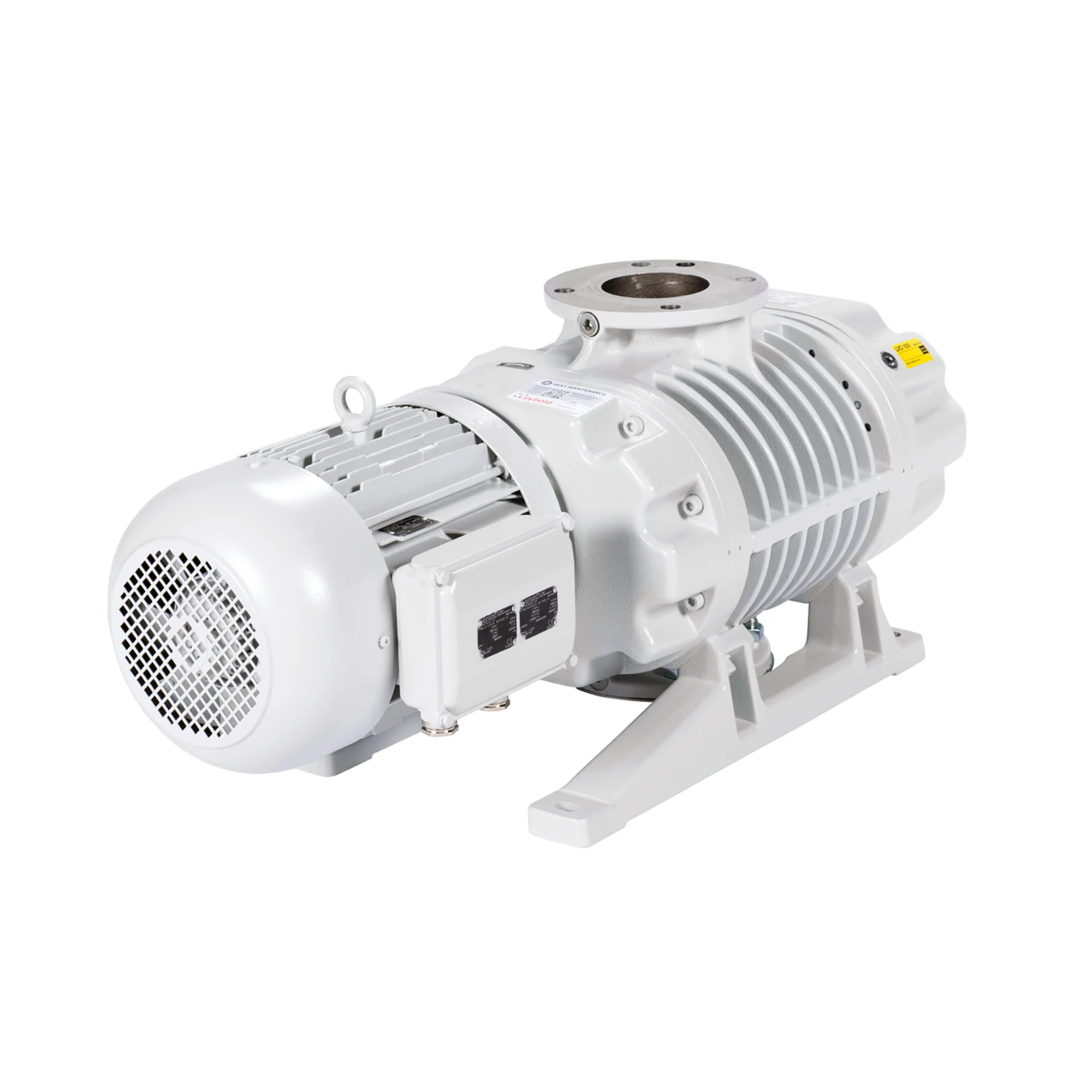

Leybold RUVAC WS 1001 – Wälzkolbenpumpe mit Spaltrohrmotor und 1000 m³/h Nennsaugvermögen

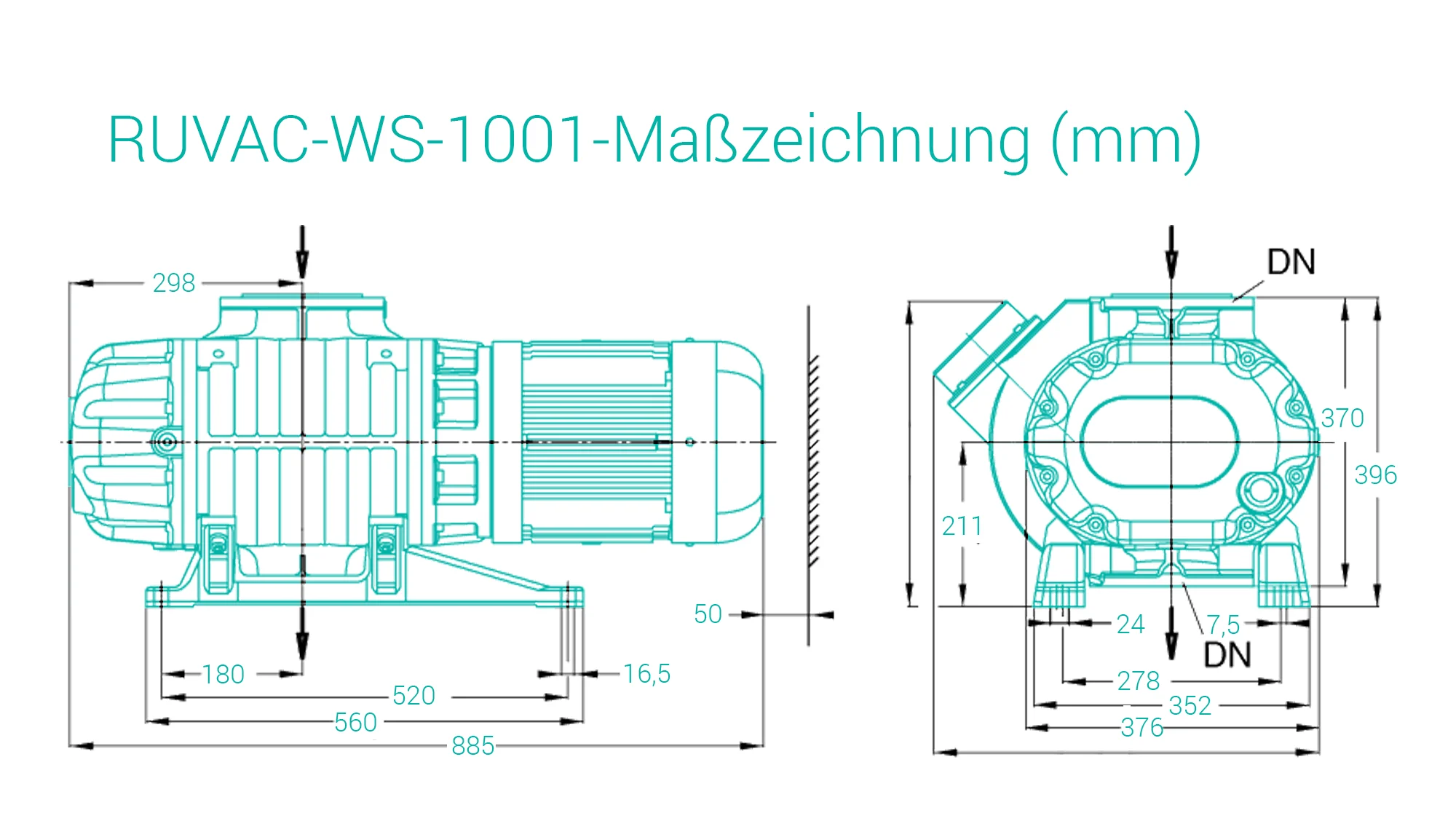

Die RUVAC WS 1001 ist die mittlere Baugröße der WS-Reihe mit Anschlussflanschen DN 100 ISO-K und einem 4-kW-Spaltrohrmotor. Mit einem Frequenzumrichter lässt sich die Drehzahl bis 6000 min⁻¹ steigern; für längere Abpumpzeiten empfiehlt Leybold ausdrücklich die WS-Pumpe in Kombination mit einem Frequenzumrichter. Als Vorpumpe nennt Leybold die SOGEVAC SV 300. Das Nennsaugvermögen beträgt 1000 m³/h bei 50 Hz und 1200 m³/h bei 60 Hz, das maximale effektive Saugvermögen 800 bzw. 1000 m³/h. Die Pumpe misst 885 × 376 × 396 mm, wiegt 228 kg und wird über DN 100 ISO-K angeschlossen; der Geräuschpegel liegt unter 68 dB(A).

Typische Anwendungen

Die RUVAC WS/WSU arbeiten als Booster vor einer ölgedichteten oder trockenen Vorpumpe. Leybold empfiehlt die Spaltrohrmotor-Reihe für Anwendungen, die ein hohes Saugvermögen zwischen 10⁻² und 10⁻⁴ mbar verlangen, für Prozesse, bei denen weder Luft eindringen noch Fördermedium austreten darf, und für das Absaugen oder Umpumpen hochreiner Gase. Typische Einsatzgebiete der RUVAC-Reihe sind Wärmebehandlung und Ofenbau, Metallurgie, großflächige Beschichtung, Schleusenkammern sowie Kristallziehanlagen für die Halbleiter- und Solarindustrie.

Varianten der RUVAC WS 1001

Die RUVAC WS 1001 ist bei Ehrler & Beck in drei Varianten erhältlich (Artikelnummern 11742, 11742TE, 11747). Alle Varianten besitzen denselben Spaltrohrmotor mit einer Motorleistung von 4 kW bei 50 Hz bis 4,4 kW bei 60 Hz für Netzspannungen von 200 V bis 460 V. Sie unterscheiden sich vor allem in der Ölfüllung: Mineralöl LEYBONOL LVO 130, PFPE LEYBONOL LVO 400.

Merkmale der RUVAC WS/WSU

• Luftgekühlter Spaltrohrmotor: keine Wellendurchführung zur Atmosphäre, integrale Leckrate ≤ 1 × 10⁻⁴ mbar·l/s
• Temperaturüberwachung in der Statorwicklung des Motors; separater Lüfter unter der Lüfterhaube
• Betrieb an 50- und 60-Hz-Netzen; mit Frequenzumrichter sind höhere Drehzahlen möglich
• Alle Elastomerdichtungen aus FPM (FKM)
• WSU: integrierte Druckausgleichsleitung mit Differenzdruckventil als Überlastschutz
• Lieferung für vertikale Förderrichtung; Umbau auf horizontale Förderrichtung kundenseitig möglich
• Ölfüllung wird separat beigelegt; Ansaugflansch mit Schmutzsieb, Pumpe zum Korrosionsschutz mit Stickstoff belüftet

Saugvermögen 50Hz	800
Saugvermögen 60Hz	1.000
Enddruck	0,04
Motornennleistung 50Hz	4
Motornennleistung 60Hz	4,4
Gewicht	228
Länge	88,5
Breite	37,6
Höhe	39,6
Anschlussflansch Eingang	DN 100 ISO-K
Anschlussflansch Ausgang	DN 100 ISO-K
Schallpegel	68 dB(A)
Kühlungsart	Luftkühlung
Öltyp	LEYBONOL LVO 130, LEYBONOL LVO 400
