RUVAC WSU 501 3Ph 200/230/400 V 50 Hz, 200-208/265/460 V 60 Hz; Mineralöl LEYBONOL LVO 130

Leybold RUVAC WSU 501 – Wälzkolbenpumpe mit Spaltrohrmotor und 505 m³/h Nennsaugvermögen

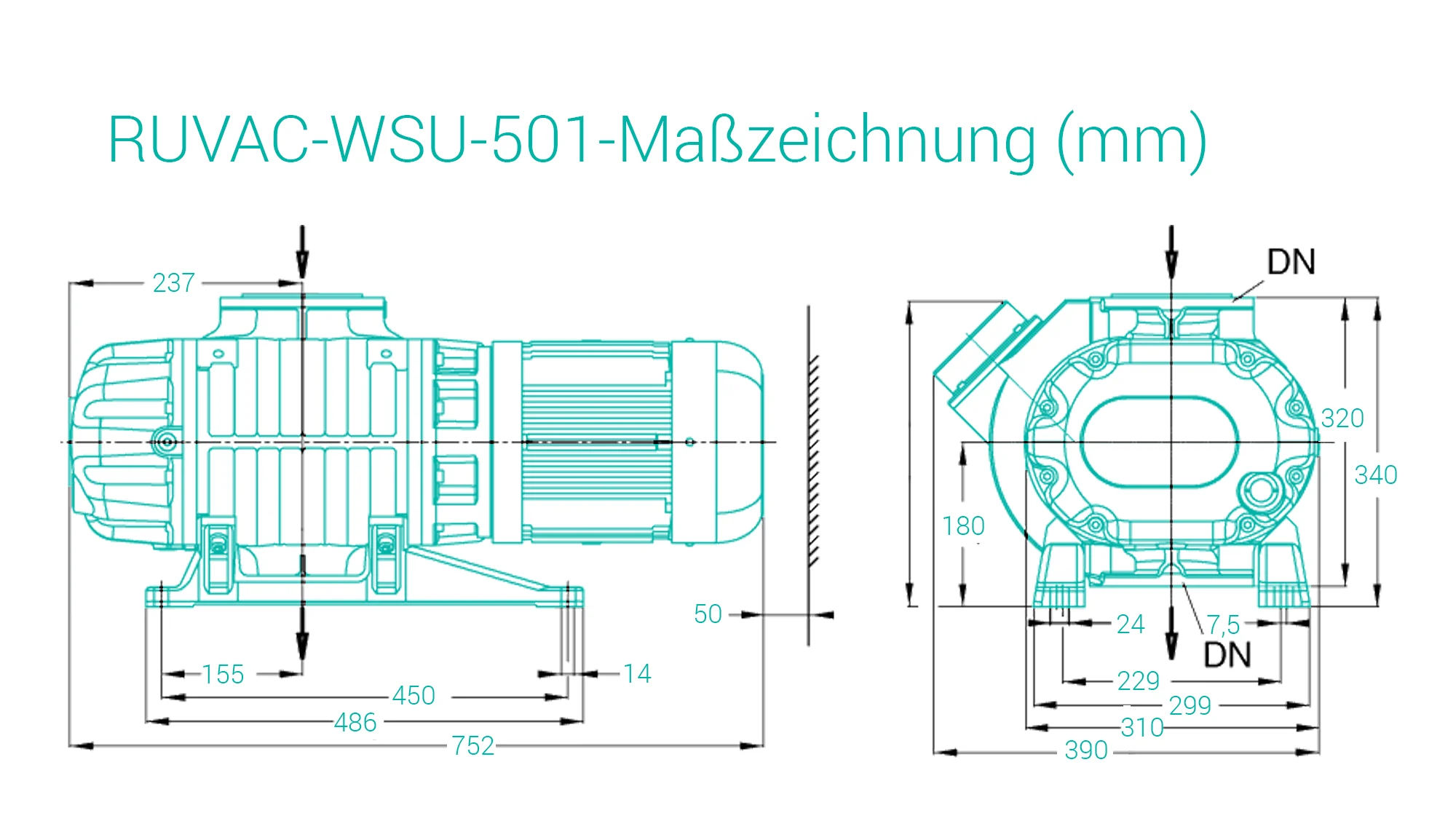

Die RUVAC WSU 501 verbindet die hermetisch dichte Bauweise der WS-Reihe mit der Druckausgleichsleitung der WSU-Pumpen. Sie läuft bei jedem Ansaugdruck mit und verkürzt so die Abpumpzeit. Als H-Ausführung ist sie mit einem ACE-Dämpfer in der Druckausgleichsleitung lieferbar: Er verhindert bei Druckstößen das Anschlagen des Ventils am Deckel, senkt das Ventilgeräusch und erhöht die Lebensdauer. Das Nennsaugvermögen beträgt 505 m³/h bei 50 Hz und 606 m³/h bei 60 Hz, das maximale effektive Saugvermögen 410 bzw. 530 m³/h. Die Pumpe misst 752 × 390 × 340 mm, wiegt 135 kg und wird über DN 63 ISO-K angeschlossen; der Geräuschpegel liegt unter 63 dB(A).

Typische Anwendungen

Die RUVAC WS/WSU arbeiten als Booster vor einer ölgedichteten oder trockenen Vorpumpe. Leybold empfiehlt die Spaltrohrmotor-Reihe für Anwendungen, die ein hohes Saugvermögen zwischen 10⁻² und 10⁻⁴ mbar verlangen, für Prozesse, bei denen weder Luft eindringen noch Fördermedium austreten darf, und für das Absaugen oder Umpumpen hochreiner Gase. Typische Einsatzgebiete der RUVAC-Reihe sind Wärmebehandlung und Ofenbau, Metallurgie, großflächige Beschichtung, Schleusenkammern sowie Kristallziehanlagen für die Halbleiter- und Solarindustrie.

Varianten der RUVAC WSU 501

Die RUVAC WSU 501 ist bei Ehrler & Beck in fünf Varianten erhältlich (Artikelnummern 11733, 11733TE, 11738, 11833, 11375). Alle Varianten besitzen denselben Spaltrohrmotor mit einer Motorleistung von 2,2 kW bei 50 Hz bis 2,4 kW bei 60 Hz für Netzspannungen von 200 V bis 460 V. Sie unterscheiden sich vor allem in der Ölfüllung: Mineralöl LEYBONOL LVO 130, PFPE LEYBONOL LVO 400. Die H-Ausführungen besitzen einen ACE-Dämpfer in der Druckausgleichsleitung.

Merkmale der RUVAC WS/WSU

• Luftgekühlter Spaltrohrmotor: keine Wellendurchführung zur Atmosphäre, integrale Leckrate ≤ 1 × 10⁻⁴ mbar·l/s
• Temperaturüberwachung in der Statorwicklung des Motors; separater Lüfter unter der Lüfterhaube
• Betrieb an 50- und 60-Hz-Netzen; mit Frequenzumrichter sind höhere Drehzahlen möglich
• Alle Elastomerdichtungen aus FPM (FKM)
• WSU: integrierte Druckausgleichsleitung mit Differenzdruckventil als Überlastschutz
• Lieferung für vertikale Förderrichtung; Umbau auf horizontale Förderrichtung kundenseitig möglich
• Ölfüllung wird separat beigelegt; Ansaugflansch mit Schmutzsieb, Pumpe zum Korrosionsschutz mit Stickstoff belüftet

Saugvermögen 50Hz	410
Saugvermögen 60Hz	530
Enddruck	0,04
Motornennleistung 50Hz	2,2
Motornennleistung 60Hz	2,4
Gewicht	135
Länge	75,2
Breite	39
Höhe	34
Anschlussflansch Eingang	DN 63 ISO-K
Anschlussflansch Ausgang	DN 63 ISO-K
Schallpegel	63 dB(A)
Kühlungsart	Luftkühlung
Öltyp	LEYBONOL LVO 130, LEYBONOL LVO 400
