RUVAC WS 2001 3Ph 200/230/400 V 50 Hz, 200-208/265/460 V 60 Hz; Esteröl LEYBONOL LVO 210

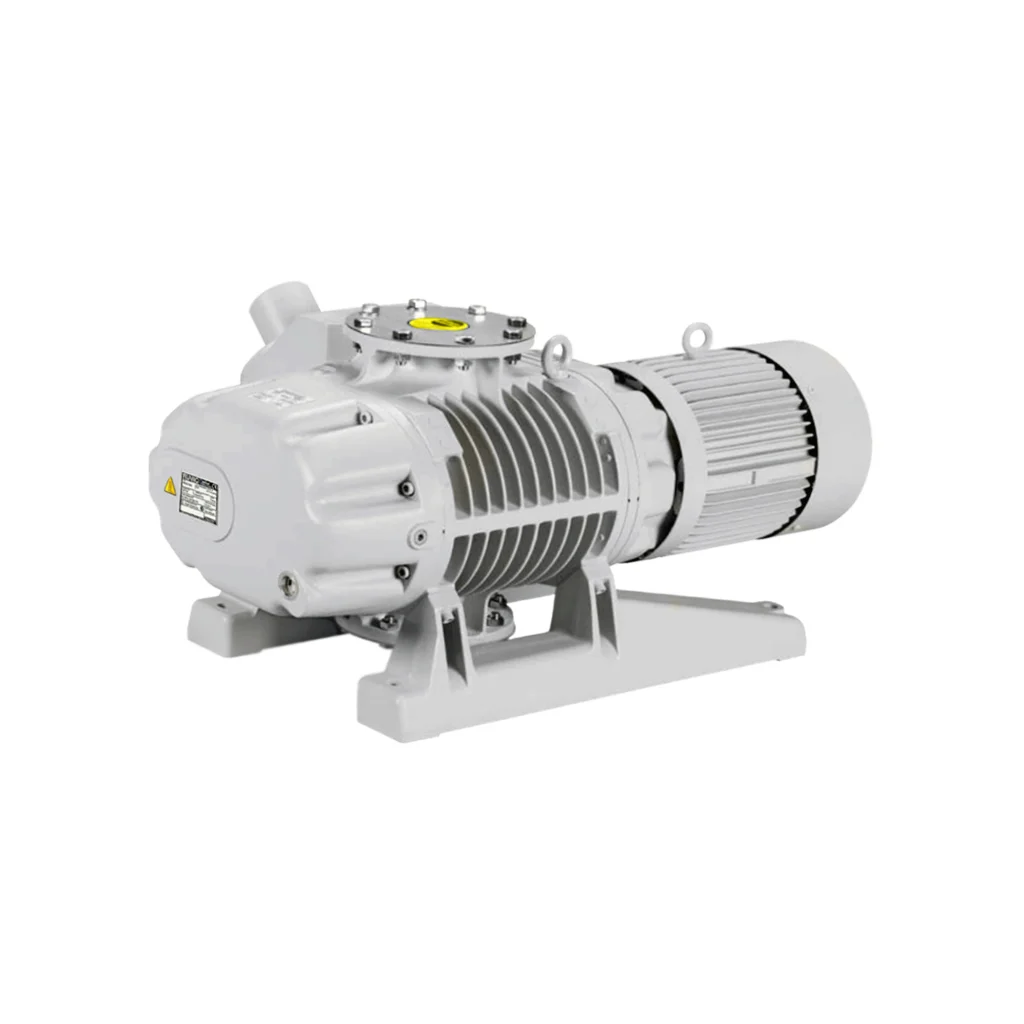

Leybold RUVAC WS 2001 – Wälzkolbenpumpe mit Spaltrohrmotor und 2050 m³/h Nennsaugvermögen

Die RUVAC WS 2001 ist mit 2050 m³/h Nennsaugvermögen die größte Pumpe der WS-Reihe. Wegen des großen Schöpfvolumens ist die zulässige Druckdifferenz im Dauerbetrieb auf 50 mbar begrenzt; die Standardausführung ist für maximal 4200 min⁻¹ ausgelegt, die 100-Hz-Ausführungen mit Esteröl oder PFPE für 6000 min⁻¹. Angeschlossen wird über DN 160 ISO-K, als Vorpumpe nennt Leybold die SOGEVAC SV 630 F. Das Nennsaugvermögen beträgt 2050 m³/h bei 50 Hz und 2460 m³/h bei 60 Hz, das maximale effektive Saugvermögen 1850 bzw. 2100 m³/h. Die Pumpe misst 1042 × 463 × 530 mm, wiegt 458 kg und wird über DN 160 ISO-K angeschlossen; der Geräuschpegel liegt unter 72 dB(A).

Typische Anwendungen

Die RUVAC WS/WSU arbeiten als Booster vor einer ölgedichteten oder trockenen Vorpumpe. Leybold empfiehlt die Spaltrohrmotor-Reihe für Anwendungen, die ein hohes Saugvermögen zwischen 10⁻² und 10⁻⁴ mbar verlangen, für Prozesse, bei denen weder Luft eindringen noch Fördermedium austreten darf, und für das Absaugen oder Umpumpen hochreiner Gase. Typische Einsatzgebiete der RUVAC-Reihe sind Wärmebehandlung und Ofenbau, Metallurgie, großflächige Beschichtung, Schleusenkammern sowie Kristallziehanlagen für die Halbleiter- und Solarindustrie.

Varianten der RUVAC WS 2001

Die RUVAC WS 2001 ist bei Ehrler & Beck in elf Varianten erhältlich (Artikelnummern 11752, 11757, 15095, 167007, 167007TE, 155007, 167190V, 167173V, 167175V, 167187V, 167039TE). Alle Varianten besitzen denselben Spaltrohrmotor mit einer Motorleistung von 7,5 kW bei 50 Hz bis 8,5 kW bei 60 Hz für Netzspannungen von 200 V bis 460 V. Sie unterscheiden sich vor allem in der Ölfüllung: Mineralöl LEYBONOL LVO 130, Esteröl LEYBONOL LVO 210, PFPE LEYBONOL LVO 400. Die 100-Hz-Ausführungen sind für Frequenzumrichterbetrieb bis 6000 min⁻¹ freigegeben. Eine Variante hat einen wassergekühlten Motor.

Merkmale der RUVAC WS/WSU

• Luftgekühlter Spaltrohrmotor: keine Wellendurchführung zur Atmosphäre, integrale Leckrate ≤ 1 × 10⁻⁴ mbar·l/s
• Temperaturüberwachung in der Statorwicklung des Motors; separater Lüfter unter der Lüfterhaube
• Betrieb an 50- und 60-Hz-Netzen; mit Frequenzumrichter sind höhere Drehzahlen möglich
• Alle Elastomerdichtungen aus FPM (FKM)
• WSU: integrierte Druckausgleichsleitung mit Differenzdruckventil als Überlastschutz
• Lieferung für vertikale Förderrichtung; Umbau auf horizontale Förderrichtung kundenseitig möglich
• Ölfüllung wird separat beigelegt; Ansaugflansch mit Schmutzsieb, Pumpe zum Korrosionsschutz mit Stickstoff belüftet

Saugvermögen 50Hz	1.850
Saugvermögen 60Hz	2.100
Enddruck	0,04
Motornennleistung 50Hz	7,5
Motornennleistung 60Hz	8,5
Gewicht	458
Länge	104,2
Breite	46,3
Höhe	53
Anschlussflansch Eingang	DN 160 ISO-K
Anschlussflansch Ausgang	DN 160 ISO-K
Schallpegel	72 dB(A)
Kühlungsart	Luftkühlung
Öltyp	LEYBONOL LVO 130, LEYBONOL LVO 210, LEYBONOL LVO 400
