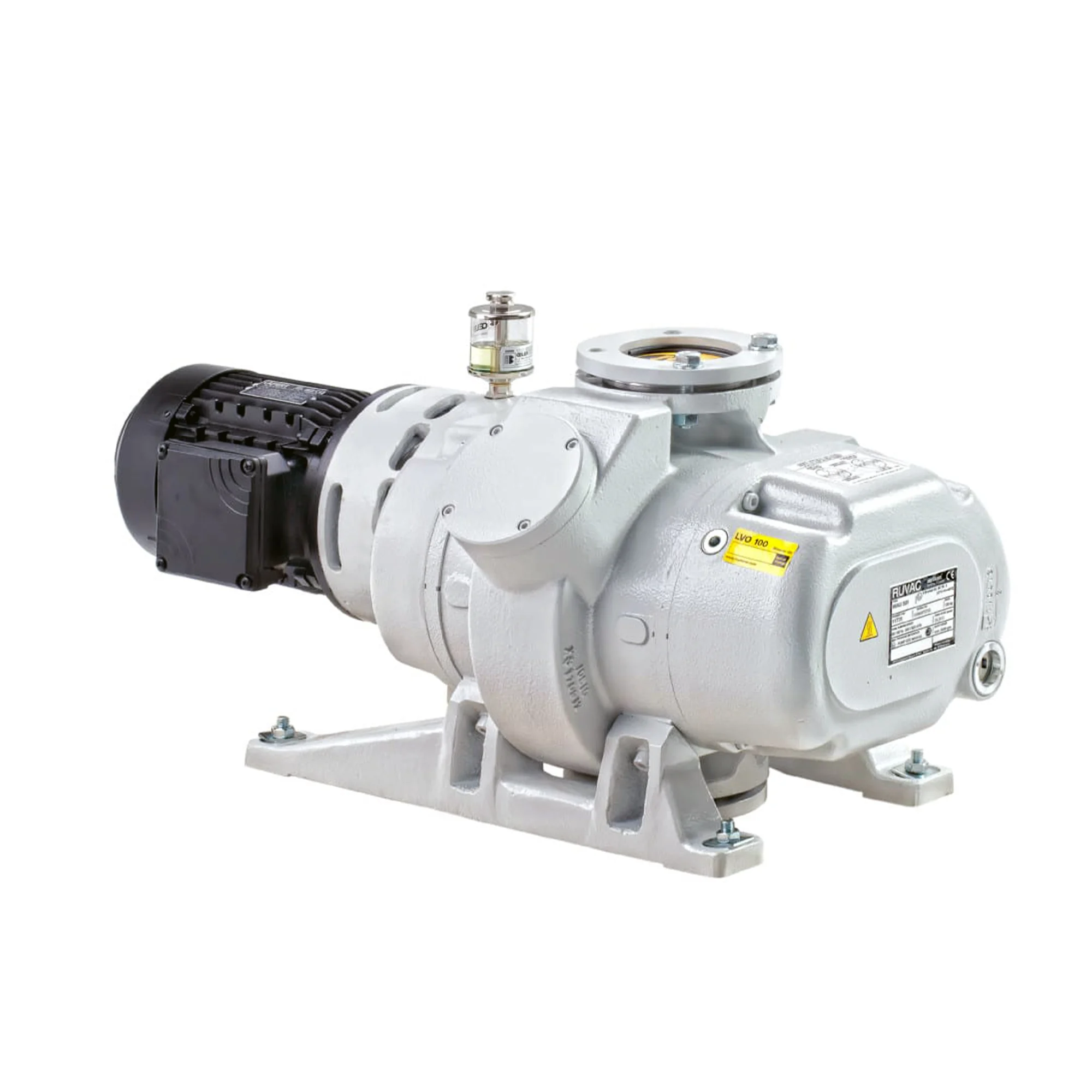

RUVAC WAU 501 3Ph 200-240/380-460 V 50/60 Hz, IE3-Motor

Leybold RUVAC WAU 501 – Wälzkolbenpumpe mit 505 m³/h Nennsaugvermögen

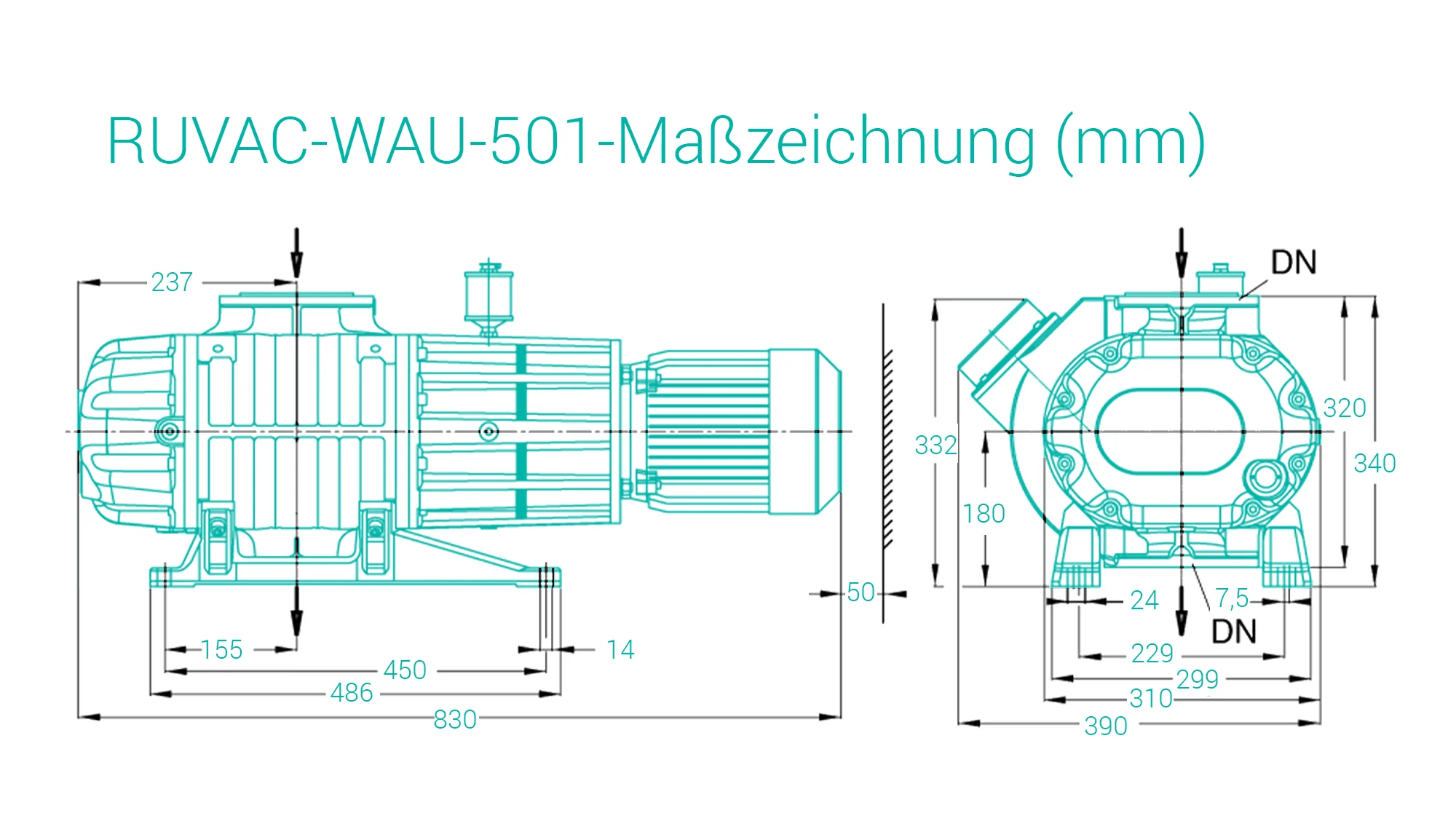

Die RUVAC WAU 501 kombiniert das Nennsaugvermögen der Baugröße 501 mit der integrierten Druckausgleichsleitung der WAU-Reihe. Die Pumpe kann dadurch bei jedem Ansaugdruck mitlaufen und verkürzt die Abpumpzeit großer Gas- und Dampfmengen. Als H-Ausführung ist sie mit einem ACE-Schwingungsdämpfer an der Druckausgleichsleitung lieferbar. Das Nennsaugvermögen beträgt 505 m³/h bei 50 Hz und 606 m³/h bei 60 Hz, das maximale effektive Saugvermögen 410 bzw. 530 m³/h. Die Pumpe misst 840 × 390 × 340 mm, wiegt 142 kg und wird über DN 63 ISO-K angeschlossen; der Geräuschpegel liegt unter 67 dB(A).

Typische Anwendungen

Wälzkolbenpumpen der RUVAC-Reihe arbeiten als Booster vor einer ölgedichteten oder trockenen Vorpumpe. Leybold nennt als typische Einsatzgebiete Wärmebehandlung und Ofenbau, Metallurgie, großflächige Beschichtung einschließlich Architekturglas, Schleusenkammern, schnelle Lebensmittelverpackung, das Evakuieren von Lampen sowie Kristallziehanlagen für die Halbleiter- und Solarindustrie.

Varianten der RUVAC WAU 501

Die RUVAC WAU 501 ist bei Ehrler & Beck in sechs Varianten erhältlich (Artikelnummern 11731, 11731T, 11731TE, 155008, 11831, 11831TE). Die Motorleistung beträgt bei allen Ausführungen mit Motor 2,2 kW bei 50 und 60 Hz, die Netzspannung reicht von 200–240 V bis 380–460 V. Zusätzlich gibt es die Pumpe ohne Motor für kundenseitige IEC-Motoren. Die H-Ausführung besitzt einen ACE-Schwingungsdämpfer.

Merkmale der RUVAC WA/WAU

• Luftgekühlter, angeflanschter Drehstrom-Normmotor der Effizienzklasse IE3, leicht gegen kundenseitige Motoren tauschbar
• Wellendichtringe und Elastomerdichtungen aus FPM (FKM); Dichtringe samt Gehäuse einfach austauschbar
• WAU: integrierte Druckausgleichsleitung als Überlastschutz bei hohen Drücken
• Lieferung für vertikale Förderrichtung; Umbau auf horizontale Förderrichtung kundenseitig möglich
• Schmierstoff LEYBONOL LVO 130, Füllmenge separat beigelegt; Ansaugflansch mit Dichtung und Schmutzfänger
• Standardmäßig ATEX-Kategorie 3i (innen), gültig nur für 50-Hz-Betrieb

Saugvermögen 50Hz	410
Saugvermögen 60Hz	530
Enddruck	0,04
Motornennleistung 50Hz	2,2
Motornennleistung 60Hz	2,2
Motor-Effizienzklasse	IE3
Gewicht	142
Länge	84
Breite	39
Höhe	34
Anschlussflansch Eingang	DN 63 ISO-K
Anschlussflansch Ausgang	DN 63 ISO-K
Schallpegel	67 dB(A)
Kühlungsart	Luftkühlung
Öltyp	LEYBONOL LVO 130
