RUVAC WA 251 3Ph 200-240/380-460 V 50/60 Hz, IE3-Motor

Teilenummer: 11720 Serie: RUVAC WA/WAU Serie Hersteller: Leybold Technologie: Wälzkolben-Vakuumpumpen

Die Leybold RUVAC WA 251 ist eine luftgekühlte Wälzkolben-Vakuumpumpe (Roots-Pumpe) ohne Druckausgleichsleitung: 253 m³/h Nennsaugvermögen bei 50 Hz, 210 m³/h maximales effektives Saugvermögen und 1,1 kW IE3-Motor. Ehrler & Beck liefert die RUVAC WA 251 in drei Varianten mit passendem Zubehör, Ersatzteilen und Service.

Anfrage zu diesem Produkt Weiterlesen

Saugvermögen 210 m³/h 50 Hz 251 m³/h 60 Hz
Enddruck 8 × 10^-4 mbar
Motornennleistung 1,1 kW 50 Hz 1,1 kW 60 Hz

Verfügbare Varianten
Variante	Teilenummer
3Ph 200-240/380-460 V 50/60 Hz, IE3-Motor (ausgewählt)	11720
3Ph 200-240/380-460 V 50/60 Hz, IE3-Motor, Ausführung TE (CE)	11720TE
ohne Motor, vorbereitet für IEC-Normmotor	11724

Leybold RUVAC WA 251 – Wälzkolbenpumpe mit 253 m³/h Nennsaugvermögen

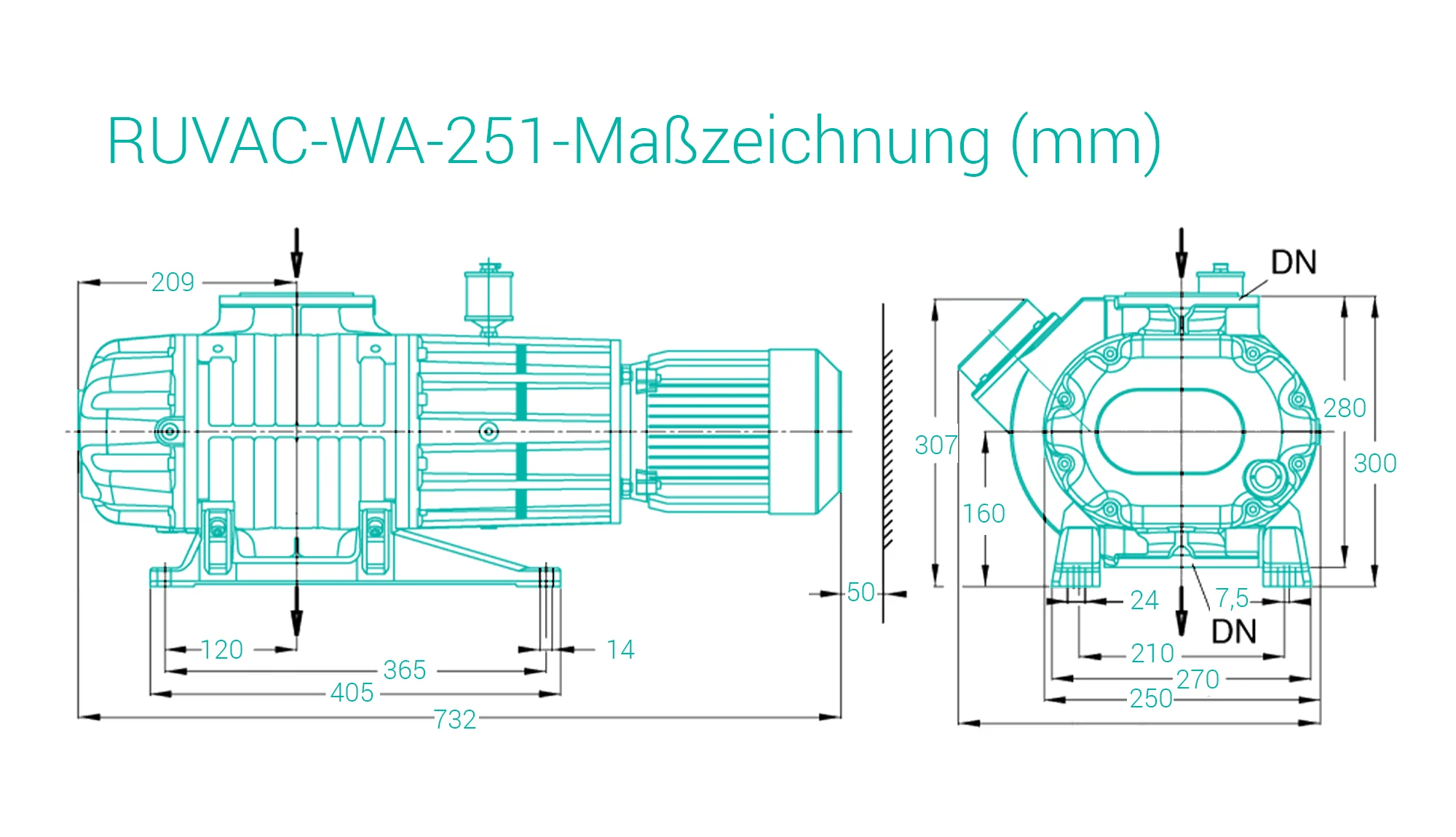

Die RUVAC WA 251 ist die kleinste Wälzkolbenpumpe der luftgekühlten WA-Reihe. Sie besitzt keine Druckausgleichsleitung und wird deshalb erst zugeschaltet, wenn die Vorpumpe den Einschaltdruck von rund 90 mbar erreicht hat. Mit einer zweistufigen TRIVAC D 65 B als Vorpumpe nennt Leybold einen Endtotaldruck von < 8 × 10⁻⁴ mbar. Das Nennsaugvermögen beträgt 253 m³/h bei 50 Hz und 304 m³/h bei 60 Hz, das maximale effektive Saugvermögen 210 bzw. 251 m³/h. Die Pumpe misst 735 × 250 × 300 mm, wiegt 90 kg und wird über DN 63 ISO-K angeschlossen; der Geräuschpegel liegt unter 64 dB(A).

Typische Anwendungen

Wälzkolbenpumpen der RUVAC-Reihe arbeiten als Booster vor einer ölgedichteten oder trockenen Vorpumpe. Leybold nennt als typische Einsatzgebiete Wärmebehandlung und Ofenbau, Metallurgie, großflächige Beschichtung einschließlich Architekturglas, Schleusenkammern, schnelle Lebensmittelverpackung, das Evakuieren von Lampen sowie Kristallziehanlagen für die Halbleiter- und Solarindustrie.

Varianten der RUVAC WA 251

Die RUVAC WA 251 ist bei Ehrler & Beck in drei Varianten erhältlich (Artikelnummern 11720, 11720TE, 11724). Die Motorleistung beträgt bei allen Ausführungen mit Motor 1,1 kW bei 50 und 60 Hz, die Netzspannung reicht von 200–240 V bis 380–460 V. Zusätzlich gibt es die Pumpe ohne Motor für kundenseitige IEC-Motoren.

Merkmale der RUVAC WA/WAU

Luftgekühlter, angeflanschter Drehstrom-Normmotor der Effizienzklasse IE3, leicht gegen kundenseitige Motoren tauschbar
Wellendichtringe und Elastomerdichtungen aus FPM (FKM); Dichtringe samt Gehäuse einfach austauschbar
WAU: integrierte Druckausgleichsleitung als Überlastschutz bei hohen Drücken
Lieferung für vertikale Förderrichtung; Umbau auf horizontale Förderrichtung kundenseitig möglich
Schmierstoff LEYBONOL LVO 130, Füllmenge separat beigelegt; Ansaugflansch mit Dichtung und Schmutzfänger
Standardmäßig ATEX-Kategorie 3i (innen), gültig nur für 50-Hz-Betrieb

Saugvermögen 50Hz	210
Saugvermögen 60Hz	251
Enddruck	8 × 10^-4
Motornennleistung 50Hz	1,1
Motornennleistung 60Hz	1,1
Motor-Effizienzklasse	IE3
Gewicht	90
Länge	73,5
Breite	25
Höhe	30
Anschlussflansch Eingang	DN 63 ISO-K
Anschlussflansch Ausgang	DN 63 ISO-K
Schallpegel	64 dB(A)
Kühlungsart	Luftkühlung
Öltyp	LEYBONOL LVO 130

Zusätzliche technische Daten

Technische Daten	Wert
Nennsaugvermögen	253 m³/h (50 Hz) / 304 m³/h (60 Hz)
Max. effektives Saugvermögen	210 m³/h (50 Hz) / 251 m³/h (60 Hz) mit Vorpumpe TRIVAC D 65 B
Endpartialdruck	< 2 × 10⁻⁵ mbar
Endtotaldruck	< 8 × 10⁻⁴ mbar (mit Vorpumpe TRIVAC D 65 B)
Einschaltdruck	ca. 90 mbar
Max. zulässige Druckdifferenz im Dauerbetrieb	80 mbar
Leckrate, integral	≤ 5 × 10⁻⁴ mbar·l/s
Ausführung	3Ph 200-240/380-460 V 50/60 Hz, IE3-Motor
Motorleistung	1,1 kW (50/60 Hz), IE3
Netzspannung	200-240 V / 380-460 V, 50/60 Hz, 3-phasig
Nennstrom 50 Hz	380-415 V (Y): 2,5 A; 220-240 V (Δ): 4,3 A; 200 V (YY): 4,8 A
Nennstrom 60 Hz	440-460 V (Y): 2,1 A; 380 V (Y): 2,3 A; 220 V (Δ): 4,0 A; 200 V (YY): 4,4 A
Motordrehzahl 50 / 60 Hz	2840 / 3400 min⁻¹
Nenndrehzahl Pumpe 50 / 60 Hz	3000 / 3600 min⁻¹
Max. zulässige Drehzahl	3600 min⁻¹
Motorschutzart	IP 55
Wärmeklasse	F
Ölfüllung Lagerraum, vertikale Förderrichtung	0,5 l (Erstbefüllung) / 0,4 l
Ölfüllung Lagerraum, horizontale Förderrichtung	0,5 l (Erstbefüllung) / 0,4 l
Ölfüllung Wellendichtring-Gehäuse	0,6 l
Schmierstoff	LEYBONOL LVO 130
Anschlussflansche	DN 63 ISO-K (Pumpenflansch PN 6 nach DIN 2501 mit Bundflansch)
Geräuschpegel	< 64 dB(A) bei Betriebsdruck < 0,1 mbar
Zulässige Umgebungstemperatur	12 bis 40 °C
Werkstoffe (gasberührt)	C-Stahl, CrNi-Stahl, Grauguss, FPM (FKM)
ATEX	Kategorie 3i (innen), nur bei 50-Hz-Betrieb

Produktname	Artikelnummer
Wellendichtring-Austauschkit WA/WAU	EK110002661
Großes Wartungskit RUVAC WA 251	EK110002663
Dichtungssatz WA/WAU 251	19460

Produktname	Artikelnummer
Bundflansch mit Sprengring DN 63 ISO-K (erforderlich für ISO-K-Anschluss)	26747T
Temperatursensor PT 100	155010
Ölablass M 16 x 1,5 mit geradem Ablassstutzen	19002
Ölablass M 16 x 1,5 mit Winkel-Ablassstutzen	20014271
Druckschalter PS 115 (Edelstahl), einstellbar	16004
Einstellung Druckschalter	16005
Adapter für PS 115	16840
Rohrbogen 90° DN 16 KF	18436
Zentrierring DN 16 KF	18326
Spannring DN 16 KF	18341
Schaltverstärker SV 110, 230 V	16078
Roots-Adapter für TRIVAC D 40/65 B	16830
LEYBONOL LVO 130, 1 Liter	L13001
LEYBONOL LVO 130, 5 Liter	L13005
LEYBONOL LVO 130, 20 Liter	L13020
LEYBONOL LVO 130, 208 Liter	L13099
