RUVAC WAU 251 3Ph 200-240/380-460 V 50/60 Hz, IE3-Motor, Ausführung T

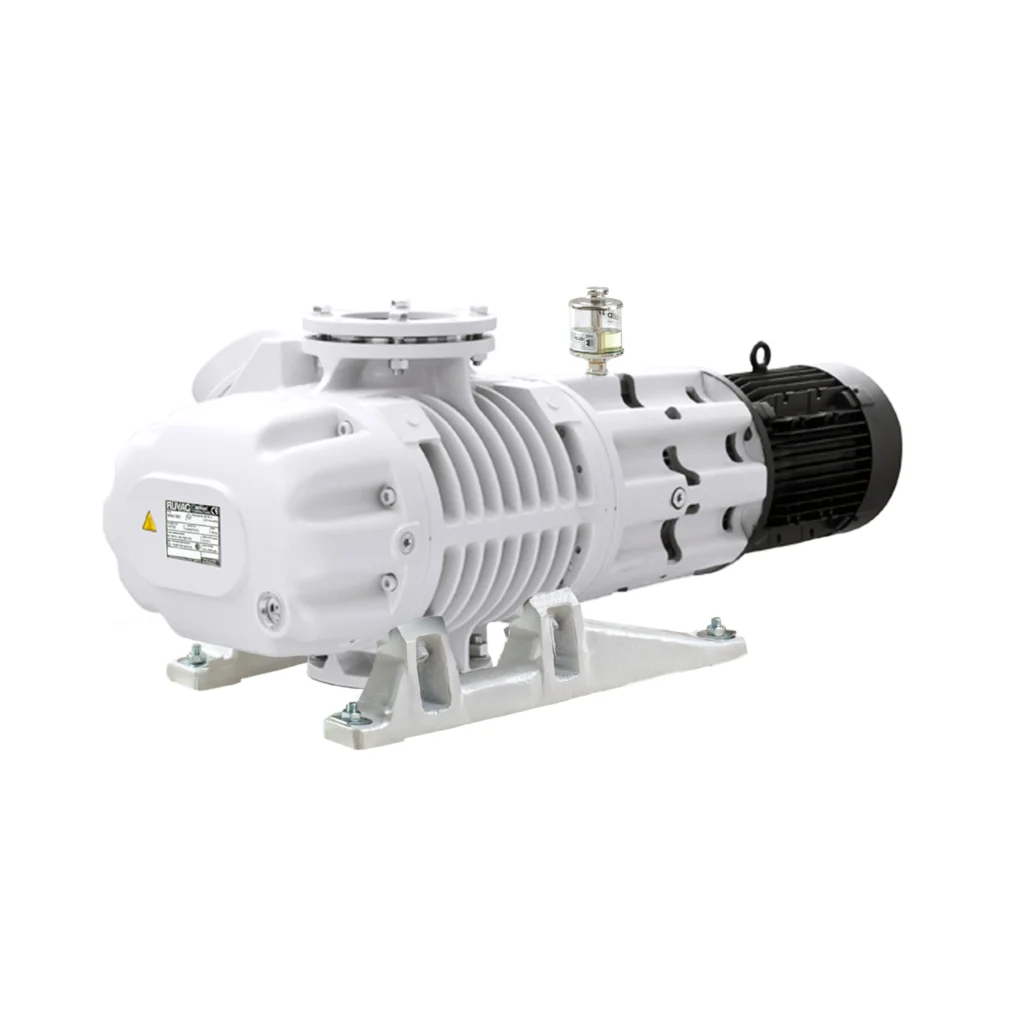

Leybold RUVAC WAU 251 – Wälzkolbenpumpe mit 253 m³/h Nennsaugvermögen

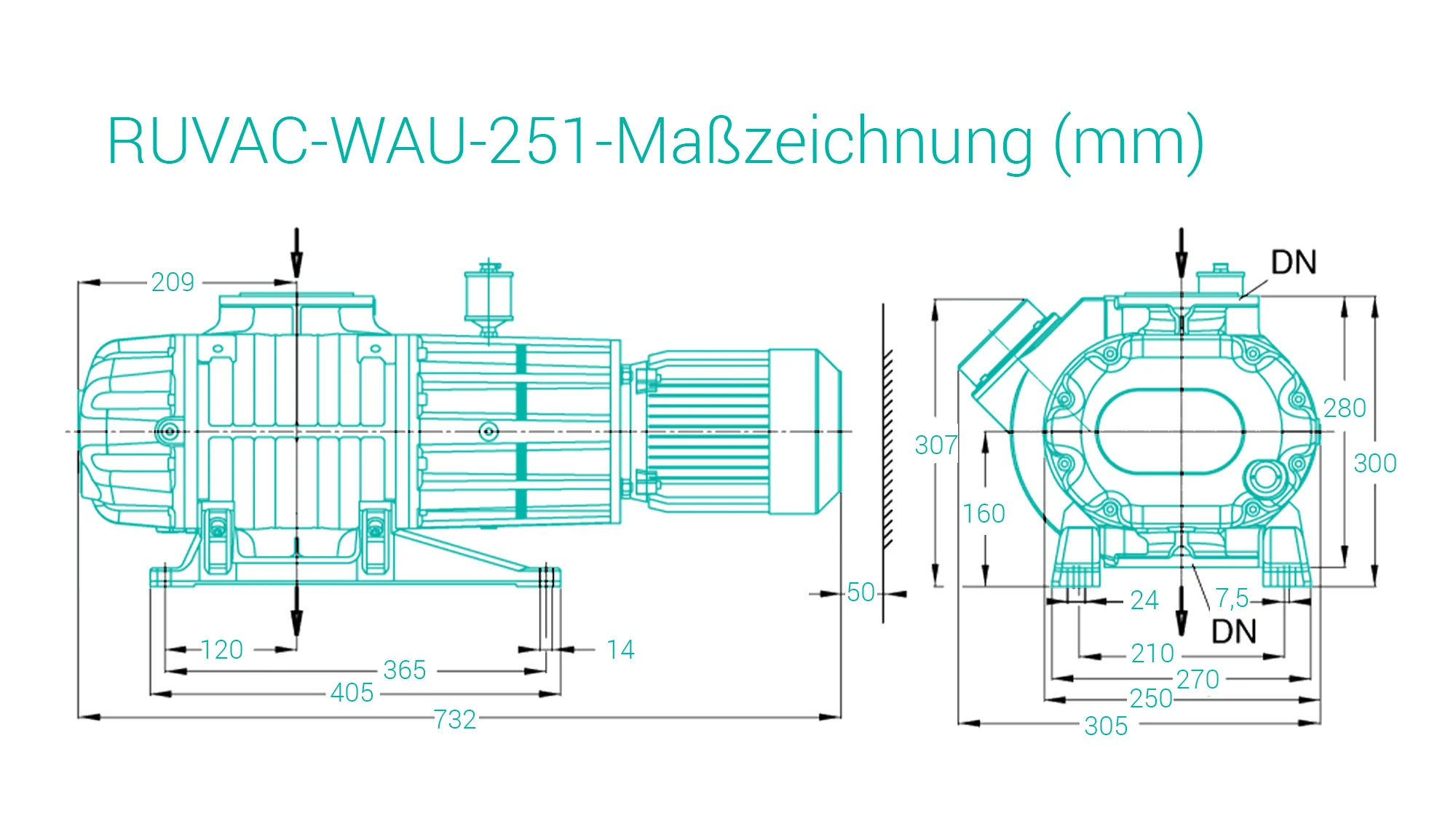

Die RUVAC WAU 251 entspricht der WA 251, besitzt aber eine integrierte Druckausgleichsleitung mit Differenzdruckventil. Sie schützt die Pumpe bei hohen Drücken vor Überlastung, sodass die WAU zusammen mit der Vorpumpe bereits bei Atmosphärendruck gestartet werden kann – ideal für kurze Abpumpzyklen. Mit einer TRIVAC D 65 B als Vorpumpe liegt der Endtotaldruck bei < 8 × 10⁻⁴ mbar. Das Nennsaugvermögen beträgt 253 m³/h bei 50 Hz und 304 m³/h bei 60 Hz, das maximale effektive Saugvermögen 210 bzw. 251 m³/h. Die Pumpe misst 735 × 305 × 300 mm, wiegt 94 kg und wird über DN 63 ISO-K angeschlossen; der Geräuschpegel liegt unter 64 dB(A).

Typische Anwendungen

Wälzkolbenpumpen der RUVAC-Reihe arbeiten als Booster vor einer ölgedichteten oder trockenen Vorpumpe. Leybold nennt als typische Einsatzgebiete Wärmebehandlung und Ofenbau, Metallurgie, großflächige Beschichtung einschließlich Architekturglas, Schleusenkammern, schnelle Lebensmittelverpackung, das Evakuieren von Lampen sowie Kristallziehanlagen für die Halbleiter- und Solarindustrie.

Varianten der RUVAC WAU 251

Die RUVAC WAU 251 ist bei Ehrler & Beck in fünf Varianten erhältlich (Artikelnummern 11721, 11721T, 11721TE, 155011V, 155011VTE). Die Motorleistung beträgt bei allen Ausführungen mit Motor 1,1 kW bei 50 und 60 Hz, die Netzspannung reicht von 200–240 V bis 380–460 V. Zusätzlich gibt es die Pumpe ohne Motor für kundenseitige IEC-Motoren.

Merkmale der RUVAC WA/WAU

• Luftgekühlter, angeflanschter Drehstrom-Normmotor der Effizienzklasse IE3, leicht gegen kundenseitige Motoren tauschbar
• Wellendichtringe und Elastomerdichtungen aus FPM (FKM); Dichtringe samt Gehäuse einfach austauschbar
• WAU: integrierte Druckausgleichsleitung als Überlastschutz bei hohen Drücken
• Lieferung für vertikale Förderrichtung; Umbau auf horizontale Förderrichtung kundenseitig möglich
• Schmierstoff LEYBONOL LVO 130, Füllmenge separat beigelegt; Ansaugflansch mit Dichtung und Schmutzfänger
• Standardmäßig ATEX-Kategorie 3i (innen), gültig nur für 50-Hz-Betrieb

Saugvermögen 50Hz	210
Saugvermögen 60Hz	251
Enddruck	8 × 10-4
Motornennleistung 50Hz	1,1
Motornennleistung 60Hz	1,1
Motor-Effizienzklasse	IE3
Gewicht	94
Länge	73,5
Breite	30,5
Höhe	30
Anschlussflansch Eingang	DN 63 ISO-K
Anschlussflansch Ausgang	DN 63 ISO-K
Schallpegel	64 dB(A)
Kühlungsart	Luftkühlung
Öltyp	LEYBONOL LVO 130
