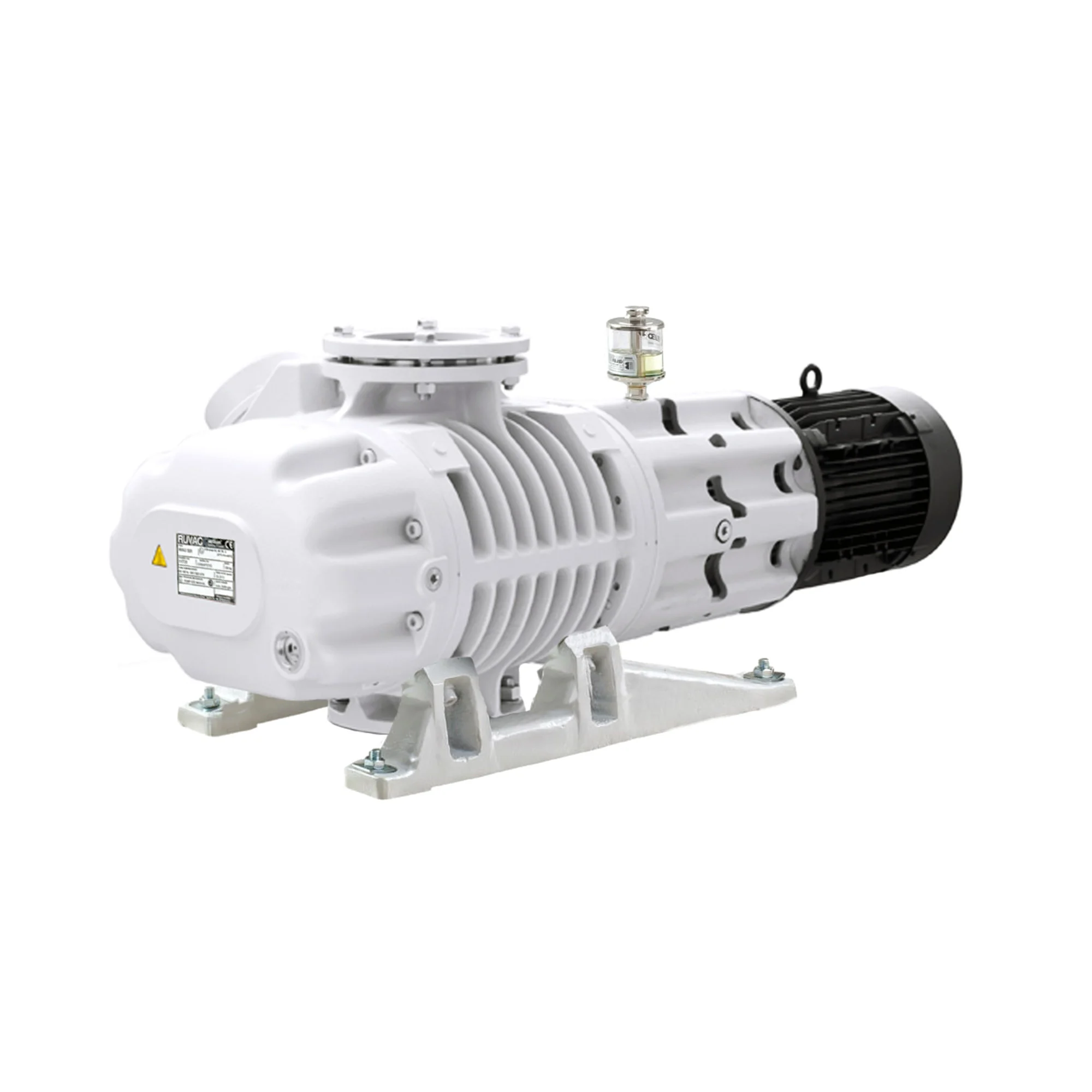

RUVAC WAU 1001 3Ph 200-240/380-460 V 50/60 Hz, IE3-Motor

Leybold RUVAC WAU 1001 – Wälzkolbenpumpe mit 1000 m³/h Nennsaugvermögen

Die RUVAC WAU 1001 ist laut Leybold Standard in Schleusenkammern der Architekturglas-Beschichtung: Zusammen mit einer SOGEVAC erreicht sie besonders kurze Abpumpzeiten, weil die integrierte Druckausgleichsleitung den Start bei Atmosphärendruck erlaubt. Für die Baugröße 1001 bietet Leybold zusätzlich den Frequenzumrichter LEYTRONIC an. Das Nennsaugvermögen beträgt 1000 m³/h bei 50 Hz und 1200 m³/h bei 60 Hz, das maximale effektive Saugvermögen 800 bzw. 1000 m³/h. Die Pumpe misst 1059 × 494 × 396 mm, wiegt 254 kg und wird über DN 100 ISO-K angeschlossen; der Geräuschpegel liegt unter 75 dB(A).

Typische Anwendungen

Wälzkolbenpumpen der RUVAC-Reihe arbeiten als Booster vor einer ölgedichteten oder trockenen Vorpumpe. Leybold nennt als typische Einsatzgebiete Wärmebehandlung und Ofenbau, Metallurgie, großflächige Beschichtung einschließlich Architekturglas, Schleusenkammern, schnelle Lebensmittelverpackung, das Evakuieren von Lampen sowie Kristallziehanlagen für die Halbleiter- und Solarindustrie.

Varianten der RUVAC WAU 1001

Die RUVAC WAU 1001 ist bei Ehrler & Beck in sechs Varianten erhältlich (Artikelnummern 11741, 11741T, 11741TE, 11217, 11841, 11841TE). Die Motorleistung beträgt bei allen Ausführungen mit Motor 4 kW bei 50 und 60 Hz, die Netzspannung reicht von 200–240 V bis 380–460 V. Zusätzlich gibt es die Pumpe ohne Motor für kundenseitige IEC-Motoren. Die H-Ausführung besitzt einen ACE-Schwingungsdämpfer.

Merkmale der RUVAC WA/WAU

• Luftgekühlter, angeflanschter Drehstrom-Normmotor der Effizienzklasse IE3, leicht gegen kundenseitige Motoren tauschbar
• Wellendichtringe und Elastomerdichtungen aus FPM (FKM); Dichtringe samt Gehäuse einfach austauschbar
• WAU: integrierte Druckausgleichsleitung als Überlastschutz bei hohen Drücken
• Lieferung für vertikale Förderrichtung; Umbau auf horizontale Förderrichtung kundenseitig möglich
• Schmierstoff LEYBONOL LVO 130, Füllmenge separat beigelegt; Ansaugflansch mit Dichtung und Schmutzfänger
• Standardmäßig ATEX-Kategorie 3i (innen), gültig nur für 50-Hz-Betrieb

Saugvermögen 50Hz	800
Saugvermögen 60Hz	1.000
Enddruck	0,04
Motornennleistung 50Hz	4
Motornennleistung 60Hz	4
Motor-Effizienzklasse	IE3
Gewicht	254
Länge	105,9
Breite	49,4
Höhe	39,6
Anschlussflansch Eingang	DN 100 ISO-K
Anschlussflansch Ausgang	DN 100 ISO-K
Schallpegel	75 dB(A)
Kühlungsart	Luftkühlung
Öltyp	LEYBONOL LVO 130
