RUVAC WSU 2001 3Ph 200/230/400 V 50 Hz, 200-208/265/460 V 60 Hz; Mineralöl LEYBONOL LVO 130

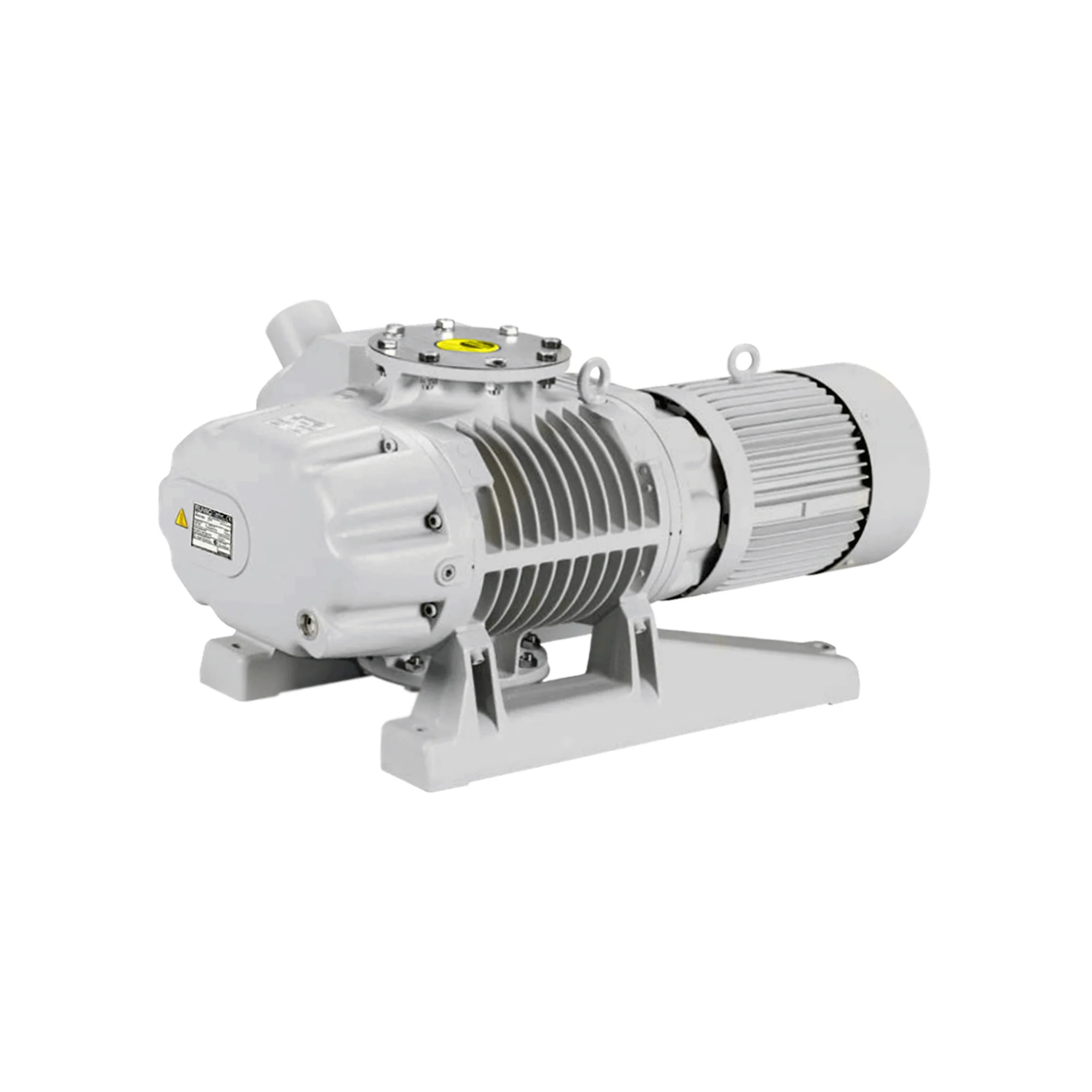

Leybold RUVAC WSU 2001 – Bomba Roots mit Spaltrohrmotor und 2050 m³/h Velocidad de bombeo nominal

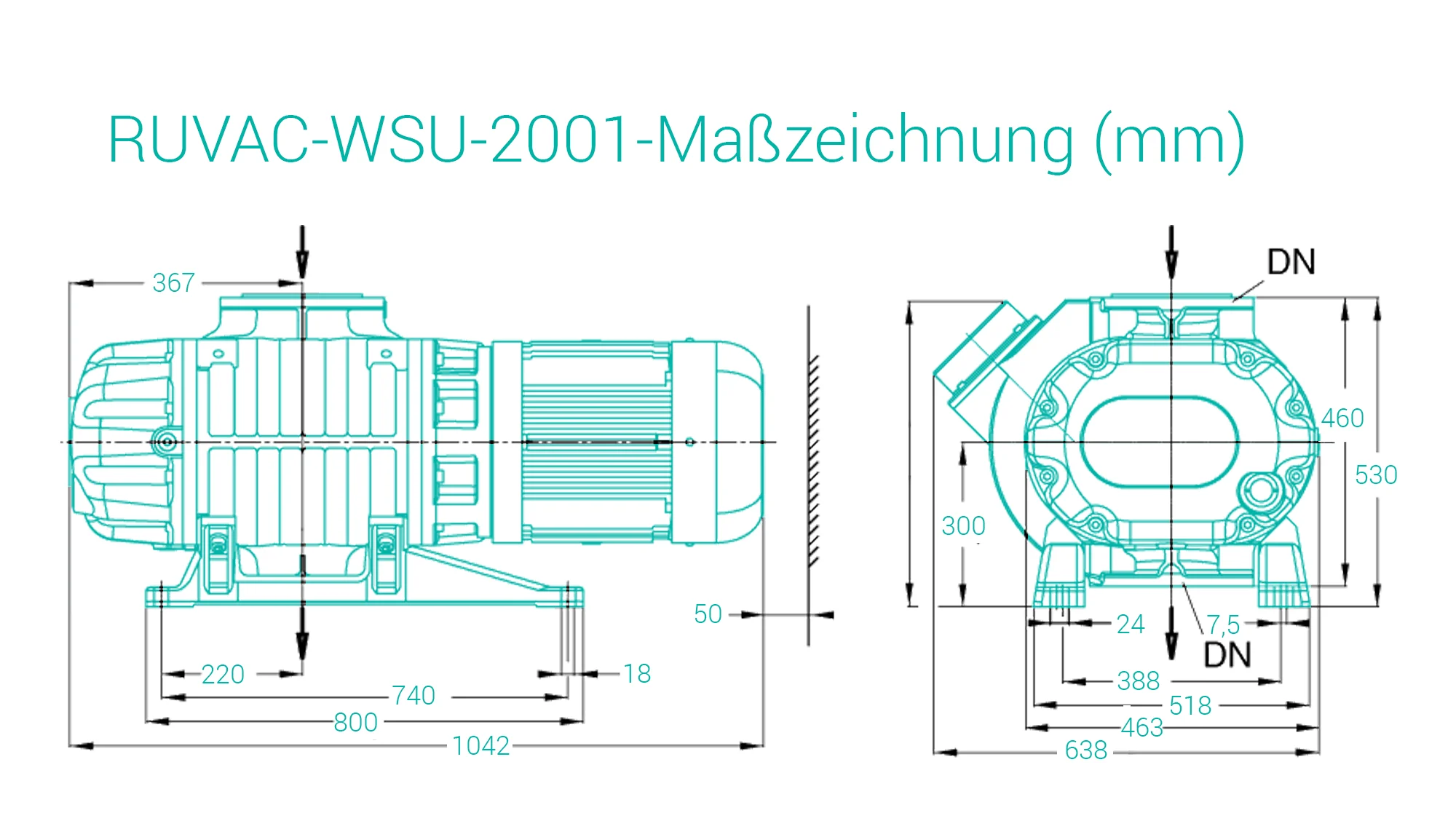

Die RUVAC WSU 2001 ist das Spitzenmodell der Spaltrohrmotor-Reihe mit Druckausgleichsleitung: 2050 m³/h Velocidad de bombeo nominal, Start bei Atmosphärendruck und 7,5 kW Potencia del motor bei 50 Hz. Keine andere Baugröße bietet so viele Versiones – H-Versionen mit ACE-Dämpfer, 100-Hz-Versionen, Pumpen für horizontale Dirección de transporte und eine Version mit wassergekühltem Motor. Das Velocidad de bombeo nominal beträgt 2050 m³/h bei 50 Hz und 2460 m³/h bei 60 Hz, das maximale effektive Velocidad de bombeo 1850 bzw. 2100 m³/h. Die Pumpe misst 1042 × 638 × 530 mm, wiegt 465 kg und wird über DN 160 ISO-K angeschlossen; der Nivel de ruido liegt unter 72 dB(A).

Aplicaciones típicas

Die RUVAC WS/WSU arbeiten als Booster vor einer ölgedichteten oder trockenen Vorpumpe. Leybold empfiehlt die Spaltrohrmotor-Reihe für Anwendungen, die ein hohes Velocidad de bombeo zwischen 10⁻² und 10⁻⁴ mbar verlangen, für Prozesse, bei denen weder Luft eindringen noch Fördermedium austreten darf, und für das Absaugen oder Umpumpen hochreiner Gase. Typische Einsatzgebiete der RUVAC-Reihe sind Wärmebehandlung und Ofenbau, Metallurgie, großflächige Beschichtung, Schleusenkammern sowie Kristallziehanlagen für die Halbleiter- und Solarindustrie.

Variantes der RUVAC WSU 2001

Die RUVAC WSU 2001 ist bei Ehrler & Beck in 15 Variantes erhältlich (Artikelnummern 11753, 11753TE, 15096, 15096TE, 167026, 167026TE, 167056, 11853, 11853TE, 11853ATE, 167044, 167129V, 155066, 167042TE, 167052TE). Alle Variantes besitzen denselben Spaltrohrmotor mit einer Potencia del motor von 7,5 kW bei 50 Hz bis 8,5 kW bei 60 Hz für Netzspannungen von 200 V bis 460 V. Sie unterscheiden sich vor allem in der Carga de aceite: Mineralöl LEYBONOL LVO 130, Aceite de éster LEYBONOL LVO 210, PFPE LEYBONOL LVO 400. Die H-Versiones besitzen einen ACE-Dämpfer in der Druckausgleichsleitung. Die 100-Hz-Versiones sind für Frequenzumrichterbetrieb bis 6000 min⁻¹ freigegeben. Drei Variantes werden für horizontale Dirección de transporte geliefert. Eine Variante hat einen wassergekühlten Motor.

Características der RUVAC WS/WSU

• Luftgekühlter Spaltrohrmotor: keine Wellendurchführung zur Atmosphäre, integrale Tasa de fugas ≤ 1 × 10⁻⁴ mbar·l/s
• Temperaturüberwachung in der Statorwicklung des Motors; separater Lüfter unter der Lüfterhaube
• Betrieb an 50- und 60-Hz-Netzen; mit Variador de frecuencia sind höhere Drehzahlen möglich
• Alle Elastomerdichtungen aus FPM (FKM)
• WSU: integrierte Druckausgleichsleitung mit Differenzdruckventil als Überlastschutz
• Lieferung für vertikale Dirección de transporte; Umbau auf horizontale Dirección de transporte kundenseitig möglich
• Carga de aceite wird separat beigelegt; Ansaugflansch mit Schmutzsieb, Pumpe zum Korrosionsschutz mit Stickstoff belüftet

Velocidad de bombeo 50Hz	1.850
Velocidad de bombeo 60Hz	2.100
Presión final	0,04
Potencia nominal del motor 50Hz	7,5
Potencia nominal del motor 60Hz	8,5
Peso	465
Longitud	104,2
Anchura	63,8
Altura	53
Brida de conexión de entrada	DN 160 ISO-K
Brida de conexión de salida	DN 160 ISO-K
Nivel de ruido	72 dB(A)
Tipo de refrigeración	Refrigeración por aire
Tipo de aceite	LEYBONOL LVO 130, LEYBONOL LVO 210, LEYBONOL LVO 400
