RUVAC WS 251 3Ph 200/230/400 V 50 Hz, 200-208/265/460 V 60 Hz; Aceite mineral LEYBONOL LVO 130

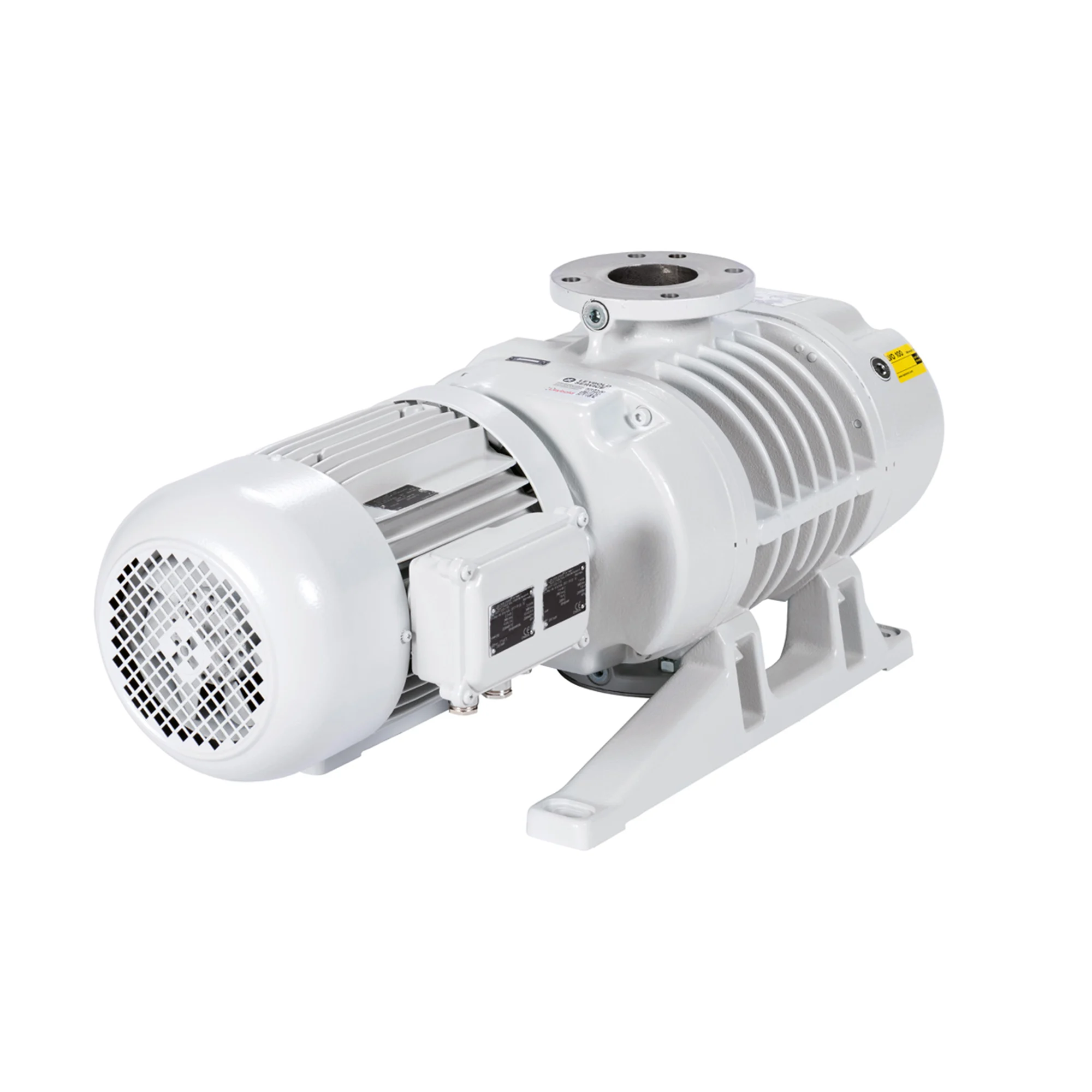

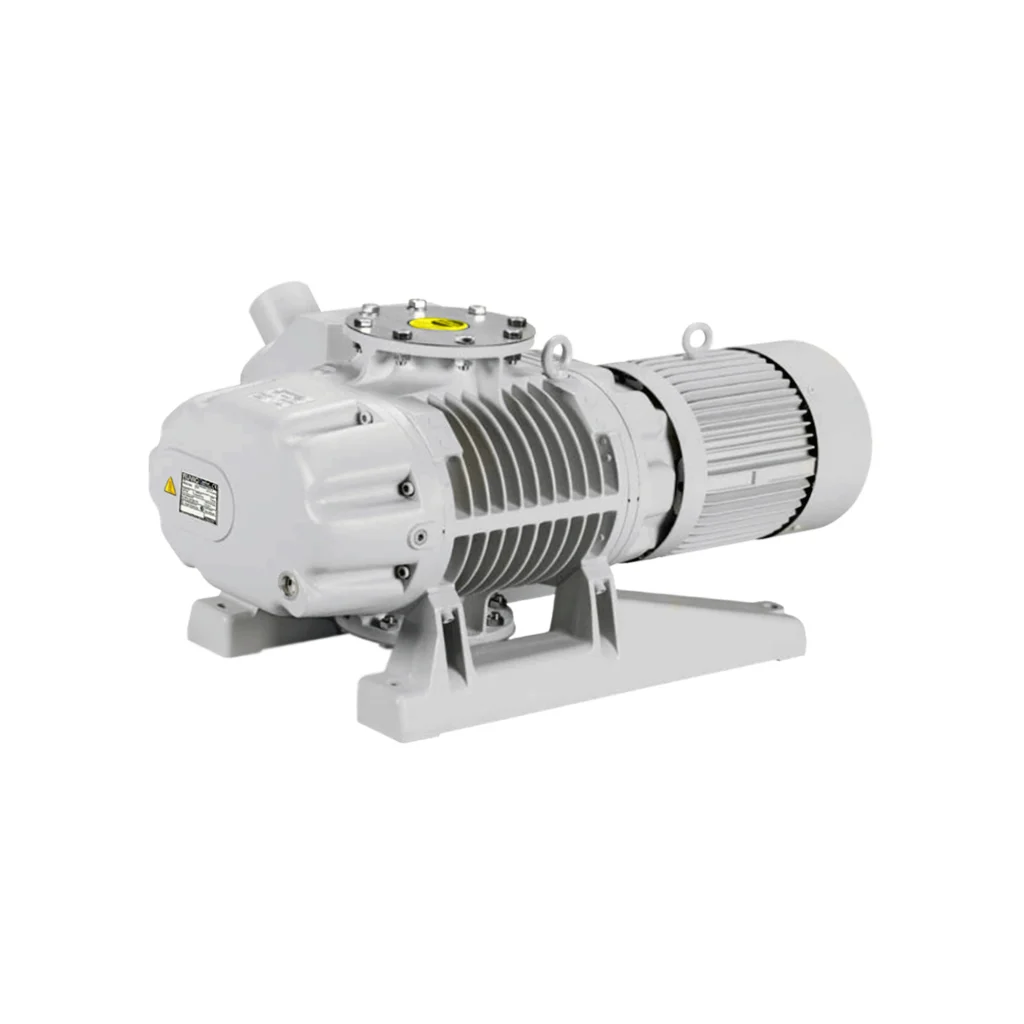

Leybold RUVAC WS 251 – bomba Roots con motor encapsulado y 253 m³/h de velocidad de bombeo nominal

La RUVAC WS 251 es la bomba Roots más pequeña de la serie WS con motor encapsulado. El rotor y el bobinado del estátor están separados por un tubo de separación estanco al vacío, por lo que no hay paso de eje hacia la atmósfera: la tasa de fugas integral es ≤ 1 × 10⁻⁴ mbar·l/s. Como versión WS sin línea de compensación de presión, solo se conecta cuando la bomba previa ha alcanzado la presión de conexión; con una TRIVAC D 65 B de dos etapas como bomba previa, Leybold indica una presión total final de < 8 × 10⁻⁴ mbar. La velocidad de bombeo nominal es de 253 m³/h a 50 Hz y de 304 m³/h a 60 Hz; la velocidad de bombeo efectiva máxima, de 210 y 251 m³/h respectivamente. La bomba mide 694 × 250 × 300 mm, pesa 90 kg y se conecta mediante DN 63 ISO-K; el nivel de ruido es inferior a 63 dB(A).

Aplicaciones típicas

Las RUVAC WS/WSU trabajan como booster delante de una bomba previa sellada con aceite o seca. Leybold recomienda la serie con motor encapsulado para aplicaciones que requieren una alta velocidad de bombeo entre 10⁻² y 10⁻⁴ mbar, para procesos en los que no puede entrar aire ni escapar el medio bombeado y para la extracción o el trasvase de gases de alta pureza. Las aplicaciones típicas de la serie RUVAC son el tratamiento térmico y la construcción de hornos, la metalurgia, el recubrimiento de grandes superficies, las cámaras de esclusa y las instalaciones de crecimiento de cristales para la industria de semiconductores y solar.

Variantes de la RUVAC WS 251

La RUVAC WS 251 está disponible en Ehrler & Beck en dos variantes (referencias 11722, 11727). Todas las variantes tienen el mismo motor encapsulado, con una potencia de entre 1,1 kW a 50 Hz y 1,4 kW a 60 Hz, para tensiones de red de 200 V a 460 V. Se diferencian sobre todo en la carga de aceite: aceite mineral LEYBONOL LVO 130, PFPE LEYBONOL LVO 400.

Características de las RUVAC WS/WSU

• Motor encapsulado refrigerado por aire: sin paso de eje hacia la atmósfera, tasa de fugas integral ≤ 1 × 10⁻⁴ mbar·l/s
• Supervisión de temperatura en el bobinado del estátor del motor; ventilador independiente bajo la cubierta del ventilador
• Funcionamiento en redes de 50 y 60 Hz; con convertidor de frecuencia son posibles velocidades más altas
• Todas las juntas elastoméricas de FPM (FKM)
• WSU: línea de compensación de presión integrada con válvula de presión diferencial como protección contra sobrecargas
• Se suministra para dirección de bombeo vertical; el cliente puede convertirla a dirección de bombeo horizontal
• La carga de aceite se suministra por separado; brida de aspiración con tamiz de suciedad, bomba ventilada con nitrógeno como protección contra la corrosión

Velocidad de bombeo 50Hz	210
Velocidad de bombeo 60Hz	251
Presión final	8 × 10-4
Potencia nominal del motor 50Hz	1,1
Potencia nominal del motor 60Hz	1,4
Peso	90
Longitud	69,4
Anchura	25
Altura	30
Brida de conexión de entrada	DN 63 ISO-K
Brida de conexión de salida	DN 63 ISO-K
Nivel de ruido	63 dB(A)
Tipo de refrigeración	Refrigeración por aire
Tipo de aceite	LEYBONOL LVO 130, LEYBONOL LVO 400
