Edwards EH500 HC: 3Ph 380/400 V 50 Hz, IE3 (Europa/China)

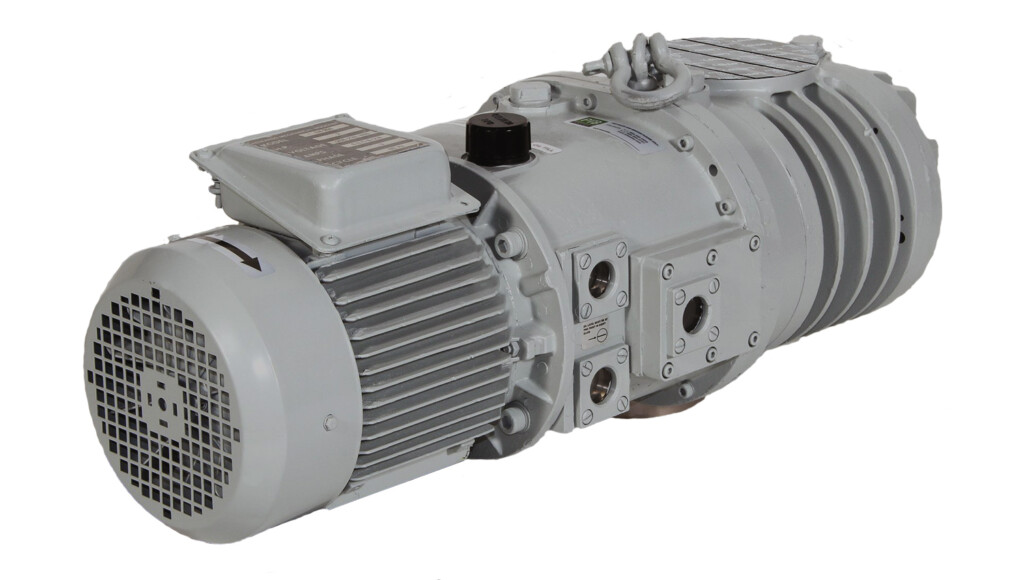

Edwards EH500 – Bomba Roots mit hydrokinetischem Antrieb

Die EH500 gehört zur EH-Baureihe mechanischer Booster von Edwards (250 bis 4200 m³/h). Sie hat eine Saugleistung von 505 m³/h bei 50 Hz und 605 m³/h bei 60 Hz und wird mit einer passenden Vorpumpe kombiniert, um Velocidad de bombeo und Presión final einer Anlage zu verbessern. Der Motor leistet 2,2 kW; die Pumpe wiegt 85 kg und ist refrigerada por aire.

Hydrokinetischer Antrieb

Der Motor treibt einen der Rotoren über eine Flüssigkeitskupplung an. Bei hoher Gaslast sinkt die Velocidad de giro der Rotoren, bei abnehmender Gaslast beschleunigen sie auf volle Velocidad de giro. So kann die Pumpe ab Atmosphärendruck über den ganzen Vakuumbereich betrieben werden, ohne den Motor zu überlasten – Druckschalter, Bypassleitungen oder Variador de frecuencia sind nicht nötig. Der Differenzdruck über die Pumpe ist dadurch begrenzt, bei der EH500 auf 0–110 mbar bei 50 Hz und 0–90 mbar bei 60 Hz.

Aplicaciones típicas

Edwards nennt unter anderem Halbleiterfertigung, Dünnschichtbeschichtung, Vakuumimprägnierung, Vakuumdestillation, Vakuummetallurgie, Öltrocknung und -entgasung, Vakuumverpackung, Windkanäle mit niedriger Dichte, pharmazeutische Gefriertrocknung, Stahlentgasung, Weltraumsimulation und CO₂-Laser.

Versiones der Edwards EH500

Die EH500 gibt es als HC-Versión für Kohlenwasserstofföl (Öl im Lieferumfang) und als PFPE-vorbereitete FX-Versión (Öl separat), jeweils mit IE3-Motor für 380/400 V 50 Hz (Europa/China), 230/460 V 60 Hz (USA), 200 V 50 Hz und 200/380 V 60 Hz (Asien). Die Marktangaben stammen aus dem Edwards-Webshop. Die Standardpumpen sind nicht azidverträglich, da prozessberührte Kühlschlangen aus Kupfer verbaut sind.

Asesoramiento y servicio

Ehrler & Beck unterstützt bei der Auswahl der passenden Kombination aus Vorpumpe und Booster, liefert Öl und Repuestos und übernimmt Wartung und Reparatur.

Velocidad de bombeo 50Hz	505
Velocidad de bombeo 60Hz	605
Potencia nominal del motor 50Hz	2,2
Potencia nominal del motor 60Hz	2,2
Clase de eficiencia del motor	IE3
Peso	85
Longitud	79,1
Anchura	30,5
Altura	26,5
Brida de conexión de entrada	ISO100
Brida de conexión de salida	ISO63
Nivel de ruido	70 dB(A)
Tipo de refrigeración	Refrigeración por aire
Tipo de aceite	Ultragrade 20, XTRAGRADE ADVANCED 168

Datos técnicos adicionales
