RUVAC WA 1001 3Ph 200-240/380-460 V 50/60 Hz, motor IE3

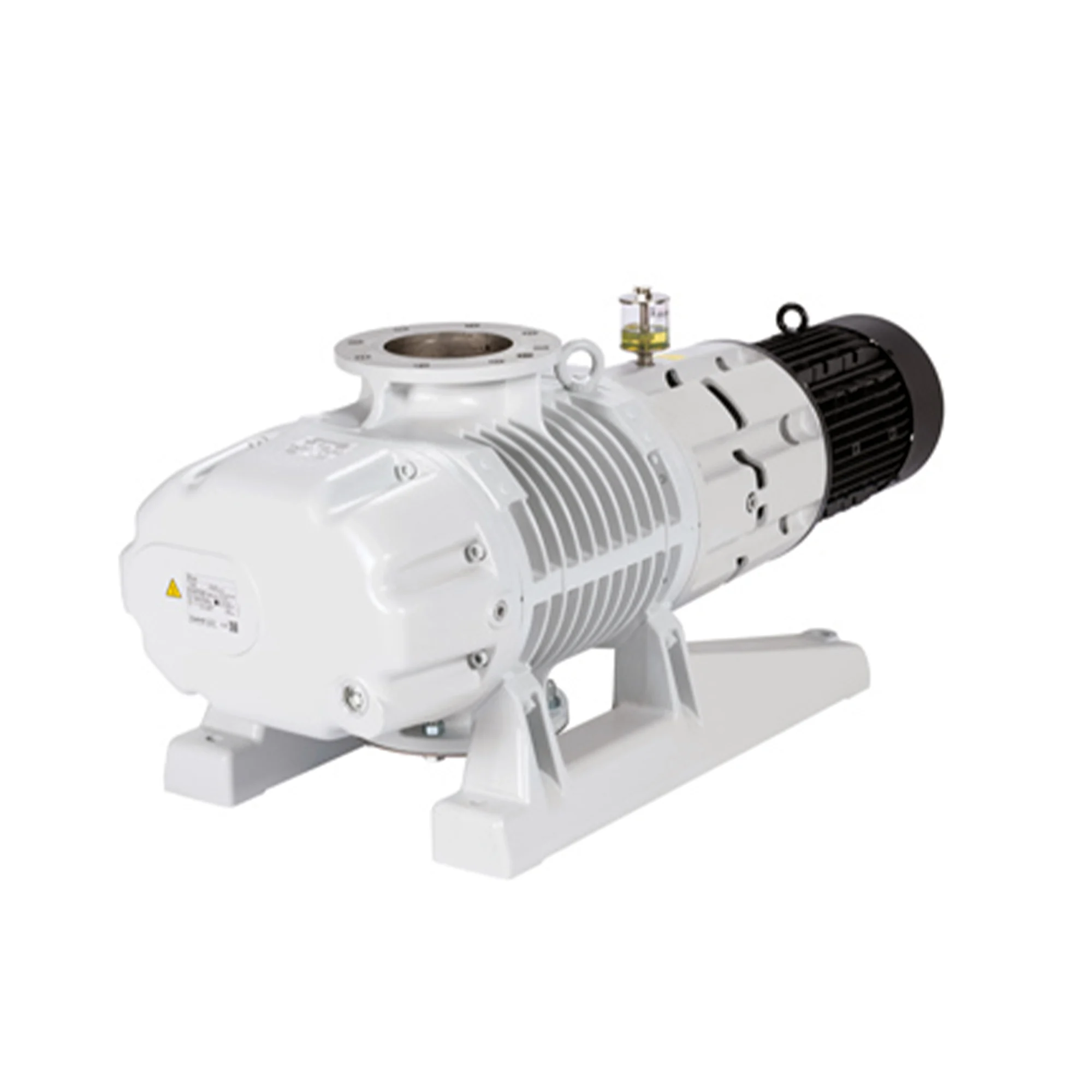

Leybold RUVAC WA 1001 – bomba Roots con 1000 m³/h de velocidad de bombeo nominal

La RUVAC WA 1001 es el tamaño medio de la serie WA, con bridas de conexión DN 100 ISO-K y un motor de 4 kW de clase de eficiencia IE3. Al no tener línea de compensación de presión, se conecta a una presión de vacío previo de unos 60 mbar. Como bomba previa, Leybold indica la SOGEVAC SV 300 B. La velocidad de bombeo nominal es de 1000 m³/h a 50 Hz y de 1200 m³/h a 60 Hz; la velocidad de bombeo efectiva máxima, de 800 y 1000 m³/h respectivamente. La bomba mide 1059 × 376 × 396 mm, pesa 239 kg y se conecta mediante DN 100 ISO-K; el nivel de ruido es inferior a 75 dB(A).

Aplicaciones típicas

Las bombas Roots de la serie RUVAC trabajan como booster delante de una bomba previa sellada con aceite o seca. Como aplicaciones típicas, Leybold indica el tratamiento térmico y la construcción de hornos, la metalurgia, el recubrimiento de grandes superficies incluido el vidrio arquitectónico, las cámaras de esclusa, el envasado rápido de alimentos, la evacuación de lámparas y las instalaciones de crecimiento de cristales para la industria de semiconductores y solar.

Variantes de la RUVAC WA 1001

La RUVAC WA 1001 está disponible en Ehrler & Beck en tres variantes (referencias 11740, 11740TE, 11744). La potencia del motor de todas las versiones con motor es de 4 kW a 50 y 60 Hz; la tensión de red va de 200–240 V a 380–460 V. Además, la bomba está disponible sin motor para motores IEC del cliente.

Características de las RUVAC WA/WAU

• Motor trifásico normalizado, refrigerado por aire y embridado, de clase de eficiencia IE3, fácilmente sustituible por motores del cliente
• Retenes de eje y juntas elastoméricas de FPM (FKM); retenes y su alojamiento fáciles de sustituir
• WAU: línea de compensación de presión integrada como protección contra sobrecargas a presiones elevadas
• Se suministra para dirección de bombeo vertical; el cliente puede convertirla a dirección de bombeo horizontal
• Lubricante LEYBONOL LVO 130, carga suministrada por separado; brida de aspiración con junta y colector de suciedad
• Categoría ATEX 3i (interior) de serie, válida solo para funcionamiento a 50 Hz

Velocidad de bombeo 50Hz	800
Velocidad de bombeo 60Hz	1.000
Presión final	0,04
Potencia nominal del motor 50Hz	4
Potencia nominal del motor 60Hz	4
Clase de eficiencia del motor	IE3
Peso	239
Longitud	105,9
Anchura	37,6
Altura	39,6
Brida de conexión de entrada	DN 100 ISO-K
Brida de conexión de salida	DN 100 ISO-K
Nivel de ruido	75 dB(A)
Tipo de refrigeración	Refrigeración por aire
Tipo de aceite	LEYBONOL LVO 130

Datos técnicos adicionales
