RUVAC WA 501 3Ph 200-240/380-460 V 50/60 Hz, motor IE3

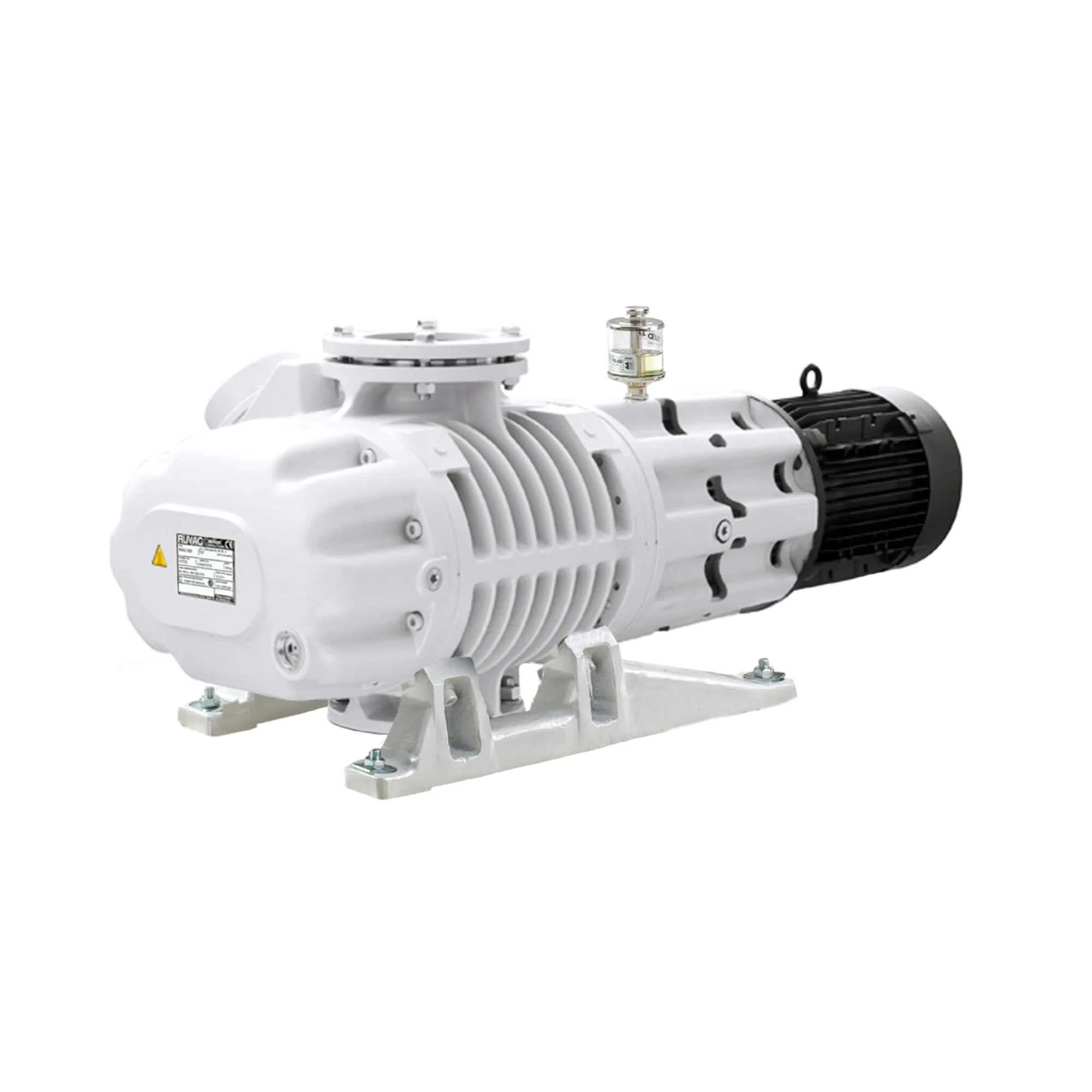

Leybold RUVAC WA 501 – bomba Roots con 505 m³/h de velocidad de bombeo nominal

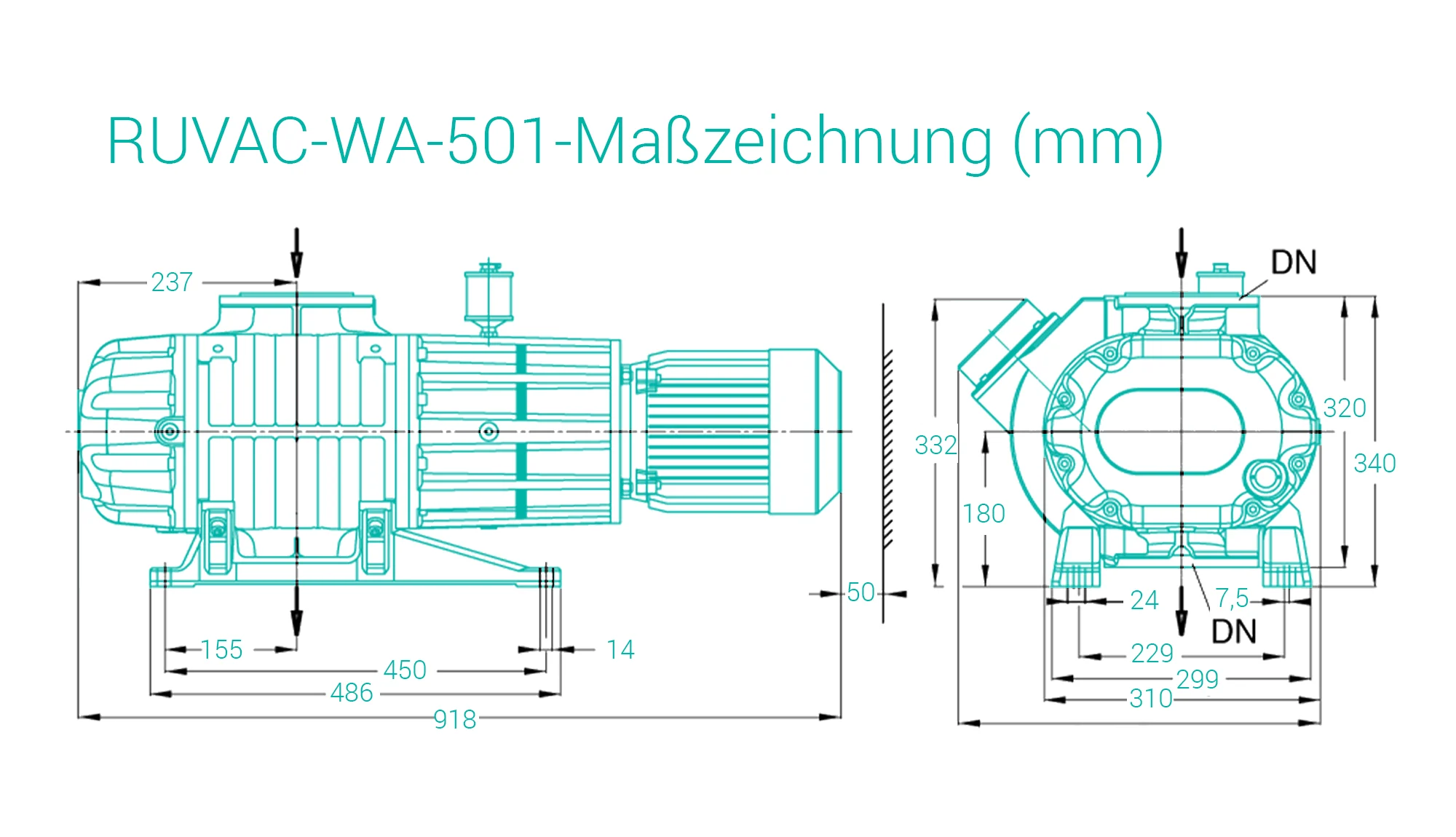

La RUVAC WA 501 duplica la velocidad de bombeo nominal del tamaño 251 con las mismas bridas de conexión DN 63 ISO-K. Como versión WA sin línea de compensación de presión, se conecta a unos 100 mbar; la diferencia de presión admisible en funcionamiento continuo es de 80 mbar. Leybold indica los datos con una SOGEVAC SV 200 como bomba previa. La velocidad de bombeo nominal es de 505 m³/h a 50 Hz y de 606 m³/h a 60 Hz; la velocidad de bombeo efectiva máxima, de 410 y 530 m³/h respectivamente. La bomba mide 840 × 310 × 340 mm, pesa 137 kg y se conecta mediante DN 63 ISO-K; el nivel de ruido es inferior a 67 dB(A).

Aplicaciones típicas

Las bombas Roots de la serie RUVAC trabajan como booster delante de una bomba previa sellada con aceite o seca. Como aplicaciones típicas, Leybold indica el tratamiento térmico y la construcción de hornos, la metalurgia, el recubrimiento de grandes superficies incluido el vidrio arquitectónico, las cámaras de esclusa, el envasado rápido de alimentos, la evacuación de lámparas y las instalaciones de crecimiento de cristales para la industria de semiconductores y solar.

Variantes de la RUVAC WA 501

La RUVAC WA 501 está disponible en Ehrler & Beck en cuatro variantes (referencias 11730, 12838TE, 11734, 11734TE). La potencia del motor de todas las versiones con motor es de 2,2 kW a 50 y 60 Hz; la tensión de red va de 200–240 V a 380–460 V. Además, la bomba está disponible sin motor para motores IEC del cliente.

Características de las RUVAC WA/WAU

• Motor trifásico normalizado, refrigerado por aire y embridado, de clase de eficiencia IE3, fácilmente sustituible por motores del cliente
• Retenes de eje y juntas elastoméricas de FPM (FKM); retenes y su alojamiento fáciles de sustituir
• WAU: línea de compensación de presión integrada como protección contra sobrecargas a presiones elevadas
• Se suministra para dirección de bombeo vertical; el cliente puede convertirla a dirección de bombeo horizontal
• Lubricante LEYBONOL LVO 130, carga suministrada por separado; brida de aspiración con junta y colector de suciedad
• Categoría ATEX 3i (interior) de serie, válida solo para funcionamiento a 50 Hz

Velocidad de bombeo 50Hz	410
Velocidad de bombeo 60Hz	530
Presión final	0,04
Potencia nominal del motor 50Hz	2,2
Potencia nominal del motor 60Hz	2,2
Clase de eficiencia del motor	IE3
Peso	137
Longitud	84
Anchura	31
Altura	34
Brida de conexión de entrada	DN 63 ISO-K
Brida de conexión de salida	DN 63 ISO-K
Nivel de ruido	67 dB(A)
Tipo de refrigeración	Refrigeración por aire
Tipo de aceite	LEYBONOL LVO 130
