RUVAC WH 7000 3Ph 400 V; 18,5-kW-Motor, Netzbetrieb oder Betrieb mit externem Frequenzumrichter, Esteröl LEYBONOL LVO 210

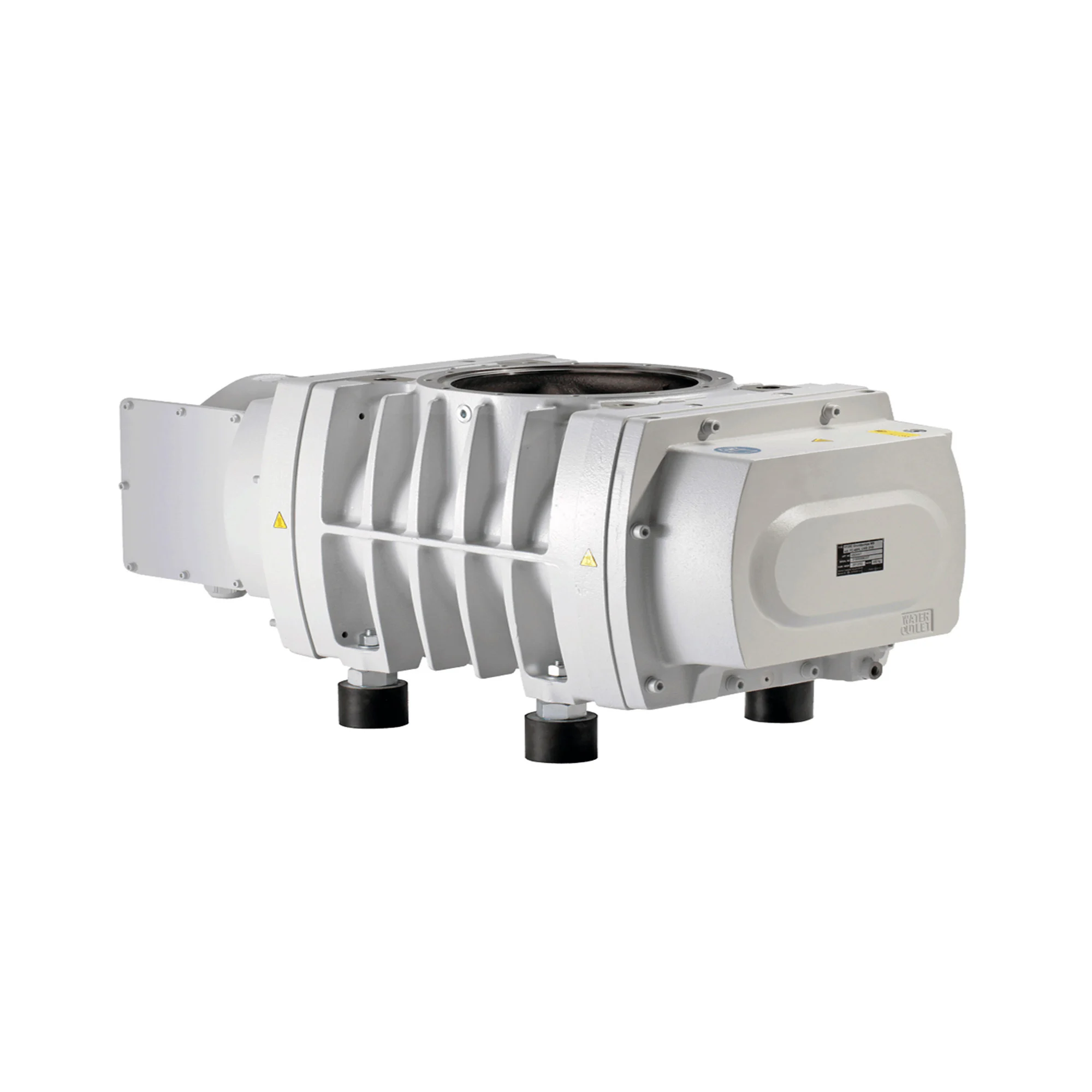

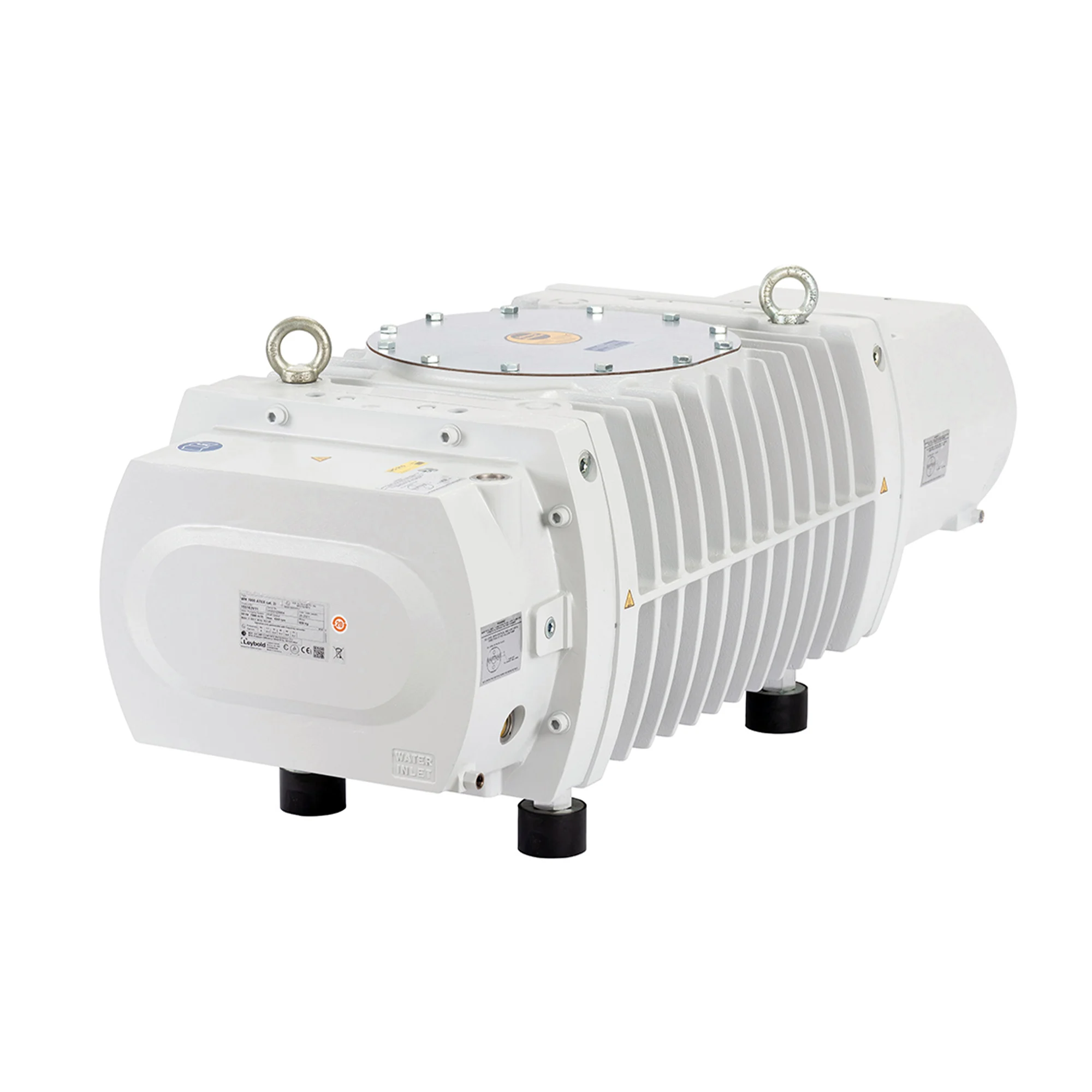

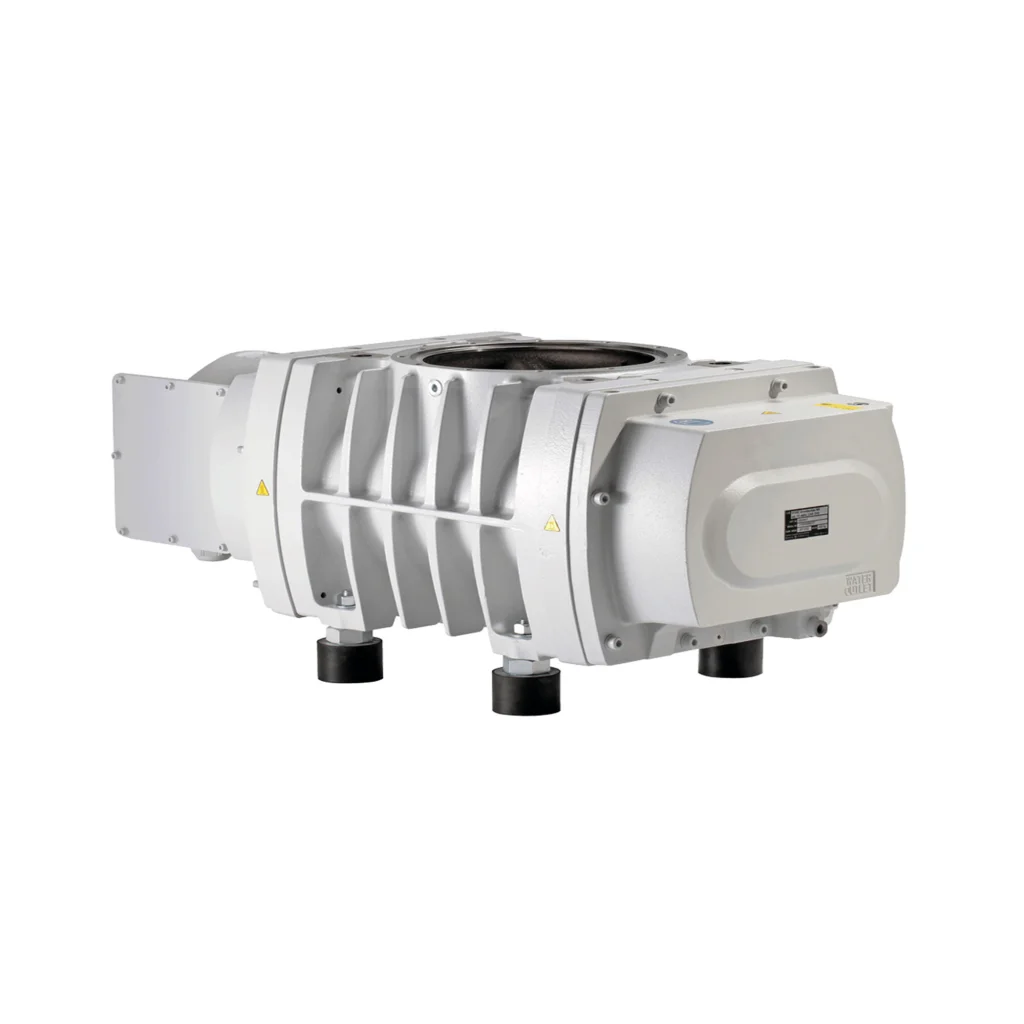

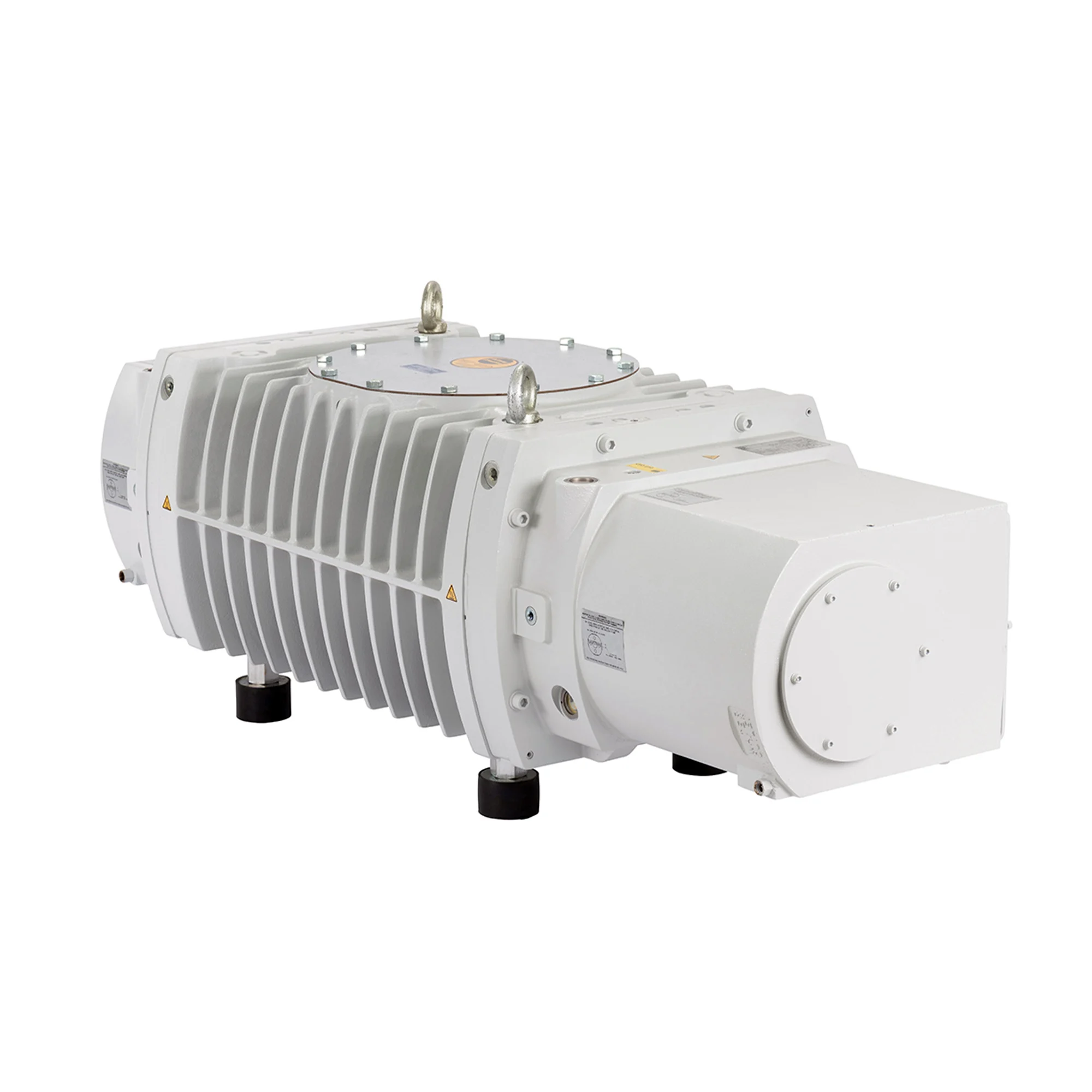

Leybold RUVAC WH 7000 – wassergekühlte Wälzkolbenpumpe mit 7000 m³/h Nennsaugvermögen

Die RUVAC WH 7000 ist mit 7000 m³/h Nennsaugvermögen die größte Pumpe der WH-Reihe; mit Frequenzumrichter erreicht sie bei 70 Hz bis zu 9800 m³/h. Der Ansaugflansch DN 320 ISO-K ist für große Kammern ausgelegt, der reduzierte Auslassflansch DN 160 ISO-K für die direkte Adaption auf die Vorpumpe. Lieferbar sind 11-kW- und 18,5-kW-Motoren, Heavy-Duty-Ausführungen mit Sperrgas sowie Ölfüllungen mit Esteröl oder PFPE. Das Nennsaugvermögen beträgt 7000 m³/h bei 50 Hz und 8400 m³/h bei 60 Hz, das maximale effektive Saugvermögen 4700 bzw. 5300 m³/h. Die Pumpe misst in der Standardausführung 1433 × 540 × 414 mm, wiegt 650 kg und wird über DN 320 ISO-K (Einlass) und DN 160 ISO-K (Auslass) angeschlossen; der Geräuschpegel liegt unter 63 dB(A).

Typische Anwendungen

Leybold hat die WH-Reihe für Anwendungen mit hohen Anforderungen an Betriebsdruck, Zykluszeit und Anlagenverfügbarkeit entwickelt: Display-Fertigung, Solarindustrie, Ofenbau, industrielle Beschichtung, Forschung und Weltraumsimulation. Die Pumpen arbeiten als Booster vor trockenen Vorpumpen der Reihen DRYVAC, SCREWLINE und LEYVAC oder vor ölgedichteten SOGEVAC-Pumpen.

Varianten der RUVAC WH 7000

Die RUVAC WH 7000 ist bei Ehrler & Beck in 19 Varianten erhältlich (Artikelnummern 1227700V14, 1227700V19, 1227700V24, 1227700V13, 1227700V10, 127700V14, 127700V19, 127700V24, 127700V29, 127700V13, 127700V10, 127700V20, 155160, 155161V, 155165, 155164V, 155167, 155163V, 167194V). Die Motorleistung reicht von 11 kW bis 18,5 kW. Als Ölfüllung stehen zur Wahl: Esteröl LEYBONOL LVO 210, PFPE LEYBONOL LVO 400. Mehrere Artikelnummern beschreiben dieselbe Ausführung: Leybold hat die Nummern der Reihe zweimal umgestellt, deshalb sind die Nummern aus Katalog, aktueller Betriebsanleitung und Webshop gemeinsam aufgeführt.

Merkmale der RUVAC WH/WHU

• Hermetisch gekapselter, wassergekühlter Motor: kein Wellendichtring zur Atmosphäre, keine Ölleckagen, geeignet für toxische und korrosive Medien
• Integrale Leckrate unter 1 × 10⁻⁵ mbar·l/s
• Kühlwasserführende Teile aus Edelstahl; niedrige Öltemperatur und lange Lagerlebensdauer, geringe Geräusch- und Wärmeabgabe
• Reduzierter Auslassflansch für die direkte Adaption auf die Vorpumpe ohne Zwischengestell
• WHU: patentierte Bypassleitung mit Regelklappe für schnelles Abpumpen ab Atmosphärendruck
• Laut Leybold vier Jahre Betrieb ohne Wartung bei Verwendung des empfohlenen Schmierstoffs
• Lieferung mit Standard-Schwingungsdämpfern und Dichtung mit Schmutzsieb im Ansaugflansch

Saugvermögen 50Hz	4.700
Saugvermögen 60Hz	5.300
Motornennleistung 50Hz	18,5
Motornennleistung 60Hz	18,5
Motor-Effizienzklasse	IE3
Gewicht	650
Länge	143,3
Breite	54
Höhe	41,4
Anschlussflansch Eingang	DN 320 ISO-K
Anschlussflansch Ausgang	DN 160 ISO-K
Schallpegel	63 dB(A)
Kühlungsart	Wasserkühlung
Öltyp	LEYBONOL LVO 210, LEYBONOL LVO 400
