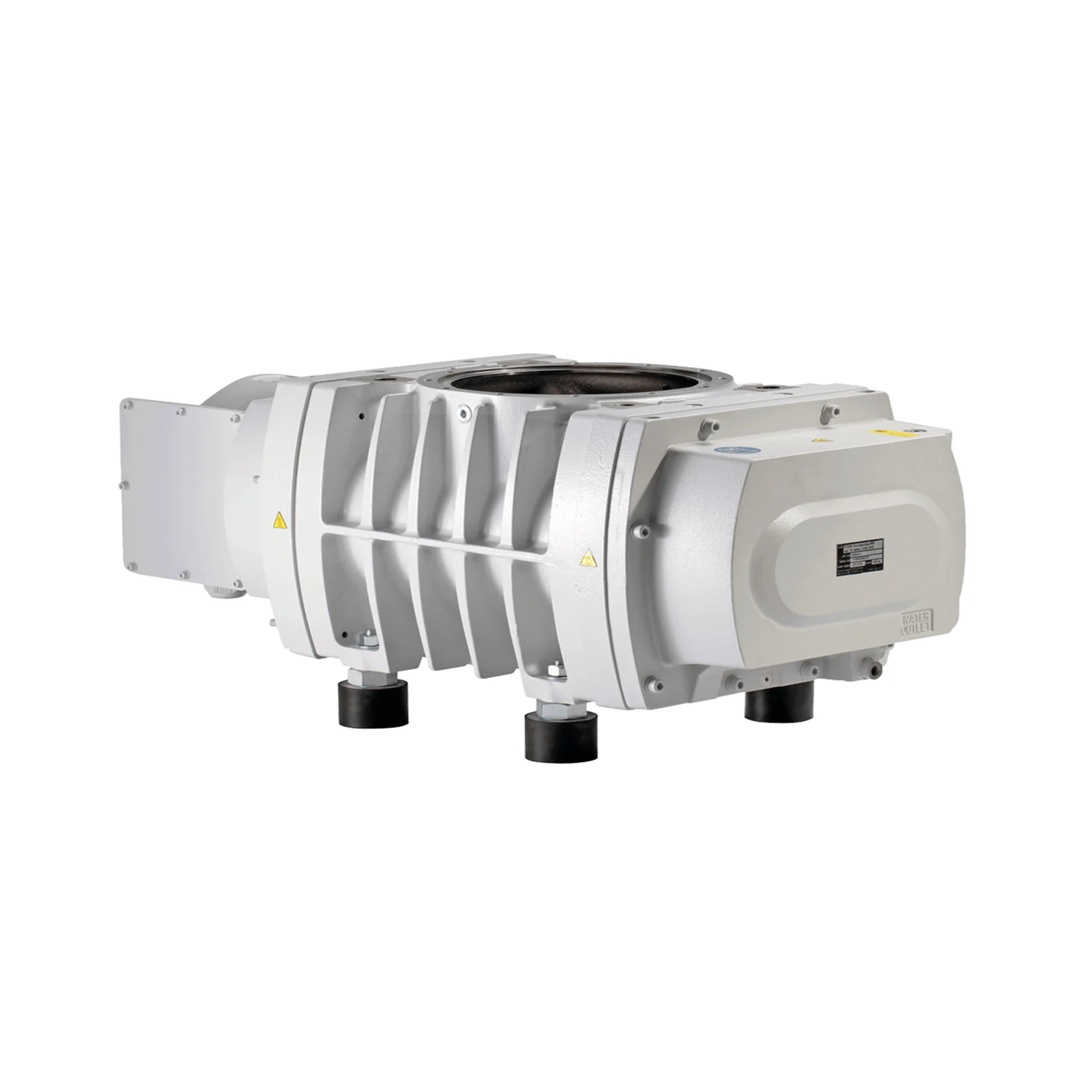

RUVAC WH 2500 3Ph 400 V 50 Hz / 400-460 V 60 Hz; Netzbetrieb (DOL), ohne Frequenzumrichter, Esteröl LEYBONOL LVO 210, Auslassflansch GS

Leybold RUVAC WH 2500 – wassergekühlte Wälzkolbenpumpe mit 2500 m³/h Nennsaugvermögen

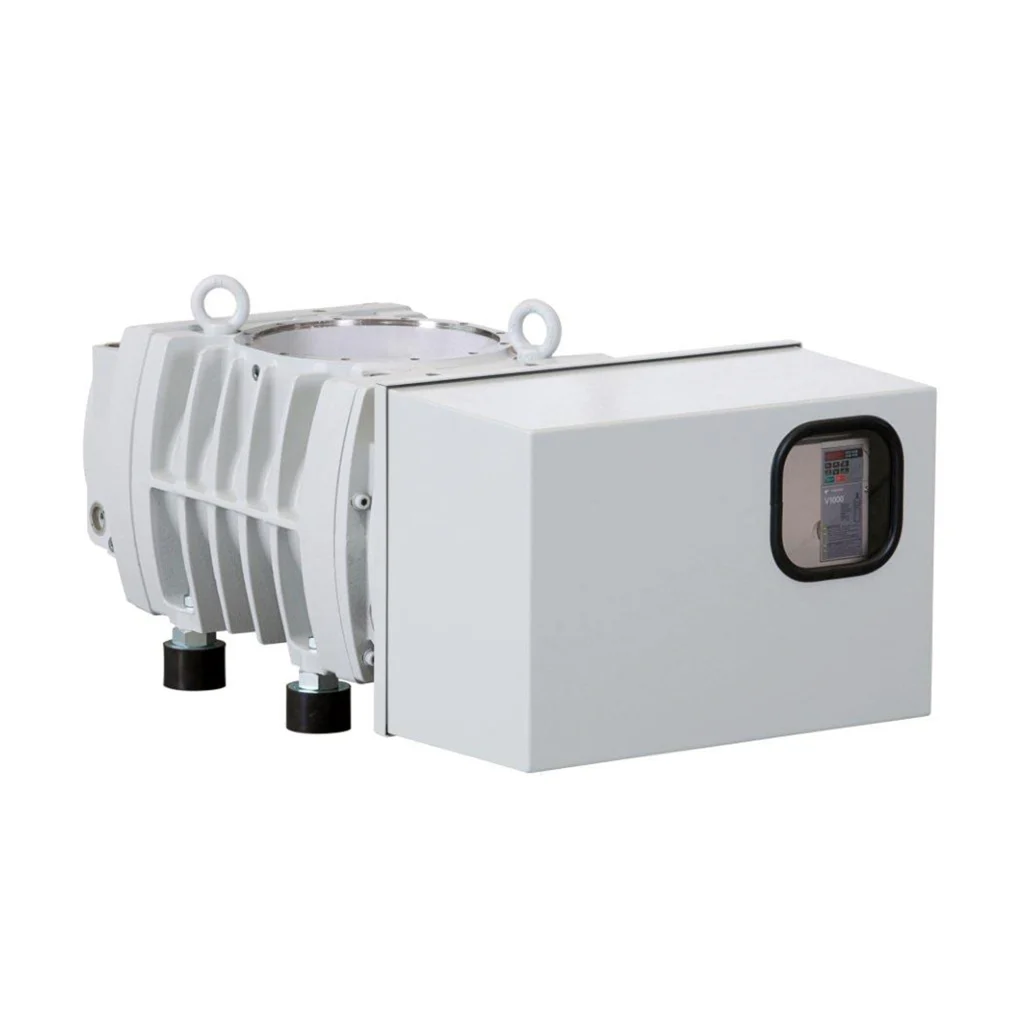

Die RUVAC WH 2500 ist das vielseitigste Modell der WH-Reihe: Es gibt sie mit integriertem Frequenzumrichter, mit Motor für einen externen Frequenzumrichter oder für den direkten Netzbetrieb (DOL). Mit Frequenzumrichter erreicht sie bis zu 6000 min⁻¹ und damit 5000 m³/h Nennsaugvermögen bei 100 Hz. Der seitlich versetzte Auslassflansch ist wahlweise getriebeseitig (für DRYVAC) oder motorseitig (für SOGEVAC und SCREWLINE) angeordnet, sodass die Pumpe ohne Zwischengestell direkt auf die Vorpumpe adaptiert wird. Das Nennsaugvermögen beträgt 2500 m³/h bei 50 Hz und 3000 m³/h bei 60 Hz, das maximale effektive Saugvermögen 2200 bzw. 2500 m³/h. Die Pumpe misst in der Standardausführung 1076 × 570 × 447 mm, wiegt 430 kg und wird über DN 250 ISO-K (Einlass) und DN 100 ISO-K (Auslass) angeschlossen; der Geräuschpegel liegt unter 63 dB(A).

Typische Anwendungen

Leybold hat die WH-Reihe für Anwendungen mit hohen Anforderungen an Betriebsdruck, Zykluszeit und Anlagenverfügbarkeit entwickelt: Display-Fertigung, Solarindustrie, Ofenbau, industrielle Beschichtung, Forschung und Weltraumsimulation. Die Pumpen arbeiten als Booster vor trockenen Vorpumpen der Reihen DRYVAC, SCREWLINE und LEYVAC oder vor ölgedichteten SOGEVAC-Pumpen.

Varianten der RUVAC WH 2500

Die RUVAC WH 2500 ist bei Ehrler & Beck in 24 Varianten erhältlich (Artikelnummern 155252V, 155253V, 155250V, 155251V, 155254V, 155262V, 155263V, 155260V, 155261V, 155267V, 155265V, 155264V, 155272V, 155273V, 155270V, 155271V, 1227250V52, 1227250V53, 1227250V50, 1227250V51, 1227250V67, 1227250V72, 1227250V73, 1227250V70). Die Motorleistung reicht von 6,2 kW bis 11 kW. Als Ölfüllung stehen zur Wahl: Esteröl LEYBONOL LVO 210, PFPE LEYBONOL LVO 410. Die Varianten unterscheiden sich außerdem im Antriebskonzept (integrierter Frequenzumrichter, externer Frequenzumrichter oder Netzbetrieb), in der Netzspannung (400 V oder 200 V) und in der Lage des Auslassflansches (getriebe- oder motorseitig).

Merkmale der RUVAC WH/WHU

• Hermetisch gekapselter, wassergekühlter Motor: kein Wellendichtring zur Atmosphäre, keine Ölleckagen, geeignet für toxische und korrosive Medien
• Integrale Leckrate unter 1 × 10⁻⁵ mbar·l/s
• Kühlwasserführende Teile aus Edelstahl; niedrige Öltemperatur und lange Lagerlebensdauer, geringe Geräusch- und Wärmeabgabe
• Reduzierter Auslassflansch für die direkte Adaption auf die Vorpumpe ohne Zwischengestell
• WHU: patentierte Bypassleitung mit Regelklappe für schnelles Abpumpen ab Atmosphärendruck
• Laut Leybold vier Jahre Betrieb ohne Wartung bei Verwendung des empfohlenen Schmierstoffs
• Lieferung mit Standard-Schwingungsdämpfern und Dichtung mit Schmutzsieb im Ansaugflansch

Saugvermögen 50Hz	2.200
Saugvermögen 60Hz	2.500
Motornennleistung 50Hz	6,2
Motornennleistung 60Hz	7,4
Motor-Effizienzklasse	IE2
Gewicht	390

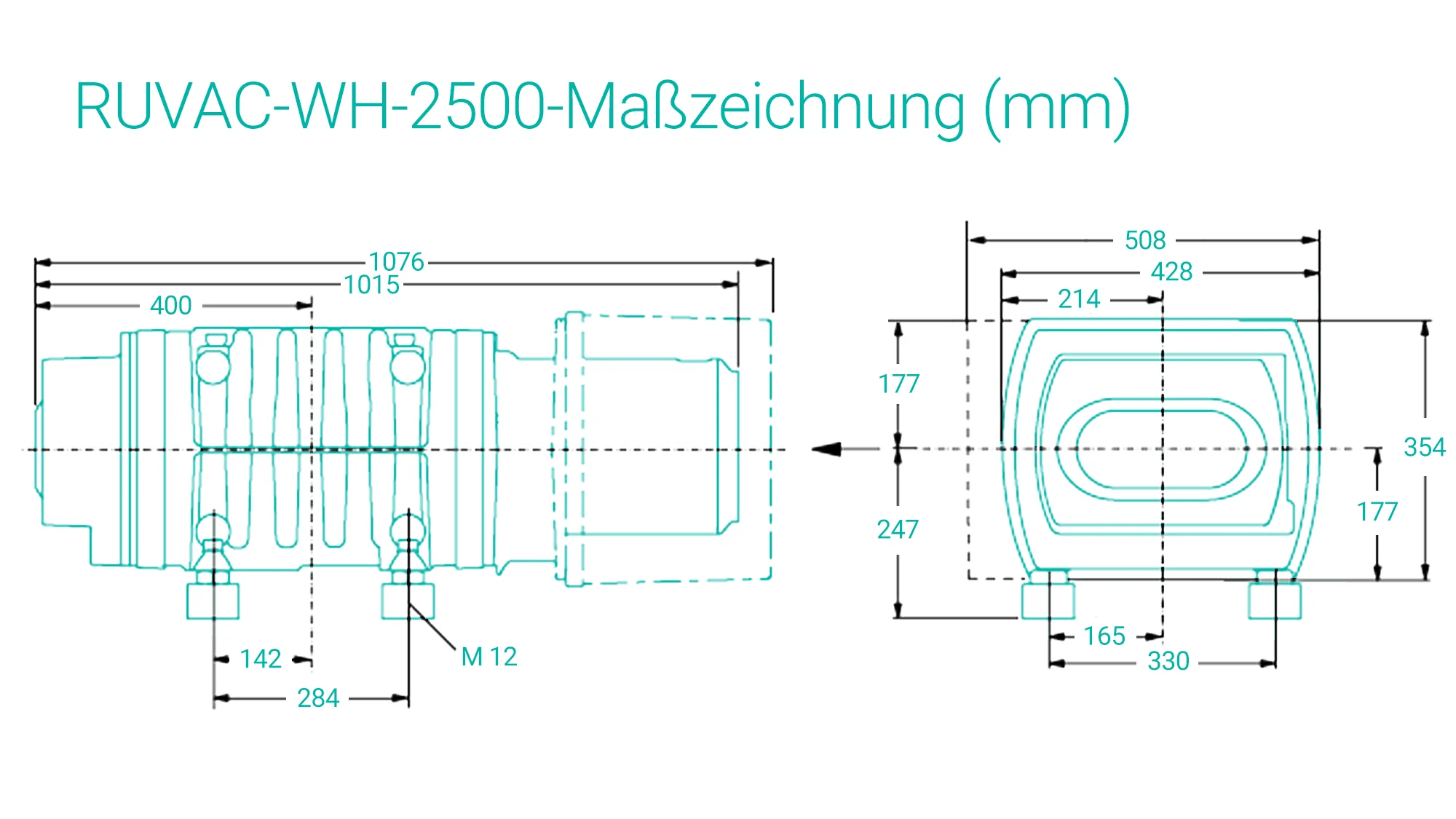

Länge	101,5
Breite	42,8
Höhe	35,4
Anschlussflansch Eingang	DN 250 ISO-K
Anschlussflansch Ausgang	DN 100 ISO-K
Schallpegel	63 dB(A)
Kühlungsart	Wasserkühlung
Öltyp	LEYBONOL LVO 210, LEYBONOL LVO 410
