DZS 100 VSD+ 3Ph 380-460 V 50/60 Hz, IE4-Motor
Die Atlas Copco DZS 100 VSD+ (Herstellerbezeichnung DZS 100 VSD+A) ist eine trockenlaufende, luftgekühlte Klauen-Vakuumpumpe mit integriertem Frequenzumrichter: bis zu 105 m³/h Volumenstrom, 50 mbar(a) Enddruck im Dauerbetrieb, 3 kW. Ehrler & Beck liefert sie in drei Varianten mit passendem Zubehör und Service.
Anfrage zu diesem Produkt Weiterlesen
- Saugvermögen 105 m³/h 50 Hz 105 m³/h 60 Hz
- Enddruck 50 mbar
- Motornennleistung 3 kW 50 Hz 3 kW 60 Hz
| Variante | Teilenummer |
|---|---|
| 3Ph 380-460 V 50/60 Hz, IE3-Motor | 3002615200 |
| 3Ph 380-460 V 50/60 Hz, IE4-Motor (ausgewählt) | 3002615325 |
| Sauerstoff-Ausführung (O2), 3Ph 380-460 V 50/60 Hz, IE4-Motor | 3081500045 |
Atlas Copco DZS 100 VSD+ – drehzahlgeregelte Klauenpumpe im kompakten Format
Die DZS 100 VSD+ – bei Atlas Copco als DZS 100 VSD+A geführt – erreicht laut Broschüre einen maximalen Volumenstrom von 105 m³/h und im Dauerbetrieb 50 mbar(a) Enddruck. Der Motor leistet bei maximaler Drehzahl 3 kW; der Umrichter fährt die Welle zwischen 1200–4500 U/min (40–150 Hz). Atlas Copco nennt 900 × 401 × 565 mm (L × B × H) und ein Gerätegewicht von 170 kg. Ein- und Auslass sind als G 1 1/4" ausgeführt, NPT-Adapter gehören bei den VSD+A-Modellen zum Lieferumfang.Drucksollwert statt Dauerlauf
Die variable Drehzahlregelung mit Drucksollwertsteuerung passt die Pumpendrehzahl an den tatsächlichen Bedarf des Prozesses an. Laut Atlas Copco ermöglicht das eine höhere Produktivität bei kleiner Stellfläche; das Smart-Kit verhindert eine Überhitzung beim Betrieb am Endvakuum.Anwendungen der Baureihe
Atlas Copco nennt für die DZS-Klauenpumpen unter anderem CNC-Fräsen und -Spannen, Kunststoffverarbeitung (pneumatische Förderung, Extrusion), Vakuum-Abwassersysteme, Trocknung, Sterilisierung, Pick-and-Place und zentrale Vakuumsysteme.Varianten der DZS 100 VSD+
Die DZS 100 VSD+ ist bei Ehrler & Beck in drei Varianten erhältlich (Artikelnummern 3002615200, 3002615325, 3081500045): mit IE3-Motor, mit IE4-Motor und als Sauerstoff-Ausführung (O2) mit IE4-Motor. Alle drei sind IEC- und UL/cUL-Ausführungen für 380 bis 460 V bei 50 oder 60 Hz Netzfrequenz.Merkmale der DZS-VSD+-Reihe
- VSD+-Antrieb: integrierter Wechselrichterantrieb mit Drucksollwertsteuerung
- Smart-Kit: verhindert Überhitzung beim Betrieb am Endvakuum
- Trockenlaufend: ölfreier Schöpfraum, kein verunreinigtes Öl zu entsorgen
- Einlass-Rückschlagventil: trennt die Pumpe vom Prozess, wenn sie abgeschaltet wird
- Konnektivität: Modbus RTU, VSD+-App (Bluetooth) und HEX@GRID LINK
- Einfache Wartung: langlebige Lager und Dichtungen, gut zugängliche Pumpenkammer
| Saugvermögen 50Hz | 105 |
|---|---|
| Saugvermögen 60Hz | 105 |
| Enddruck | 50 |
| Motornennleistung 50Hz | 3 |
| Motornennleistung 60Hz | 3 |
| Motor-Effizienzklasse | IE4 |
| Gewicht | 170 |
| Länge | 90 |
| Breite | 40,1 |
| Höhe | 56,5 |
| Anschlussflansch Eingang | G 1 1/4" |
| Anschlussflansch Ausgang | G 1 1/4" |
| Schallpegel | 76 dB(A) |
| Kühlungsart | Luftkühlung |
| Öltyp | Ölfrei |
Zusätzliche technische Daten
| Technische Daten | Wert |
|---|---|
| Herstellerbezeichnung | DZS 100 VSD+A |
| Ausführung / Netzanschluss | 3Ph 380-460 V 50/60 Hz, IE4-Motor |
| Max. Volumenstrom (Broschüre) | 105 m³/h |
| Max. Verdrängung bei 50 Hz / 60 Hz (Betriebsanleitung) | 65 / 79 m³/h |
| Enddruck im Dauerbetrieb | 50 mbar(a) |
| Motornennleistung bei max. Drehzahl | 3 kW |
| Motor-Effizienzklasse | IE4 |
| Betriebsfrequenz | 40–150 Hz |
| Wellendrehzahl | 1200–4500 U/min |
| Netzspannung | 380–460 V, 3-phasig |
| Motornennstrom bei 380 V | 6,7 A |
| Schutzart | IP54 |
| Kühlung | Luft |
| Schallpegel (Broschüre) | 72 / 76 dB(A) |
| Schallpegel 50 Hz / 60 Hz (Betriebsanleitung) | 66 / 72 dB(A) |
| Ölfüllung Getriebe | 0,7 l |
| Getriebeöl | Vacuum Fluid Supreme |
| Max. Einlassdruck | 1050 mbar(a) |
| Max. Abgasgegendruck | 200 mbar(g) |
| Umgebungstemperatur | 0 bis 40 °C |
| Einlasstemperatur | 0 bis 40 °C |

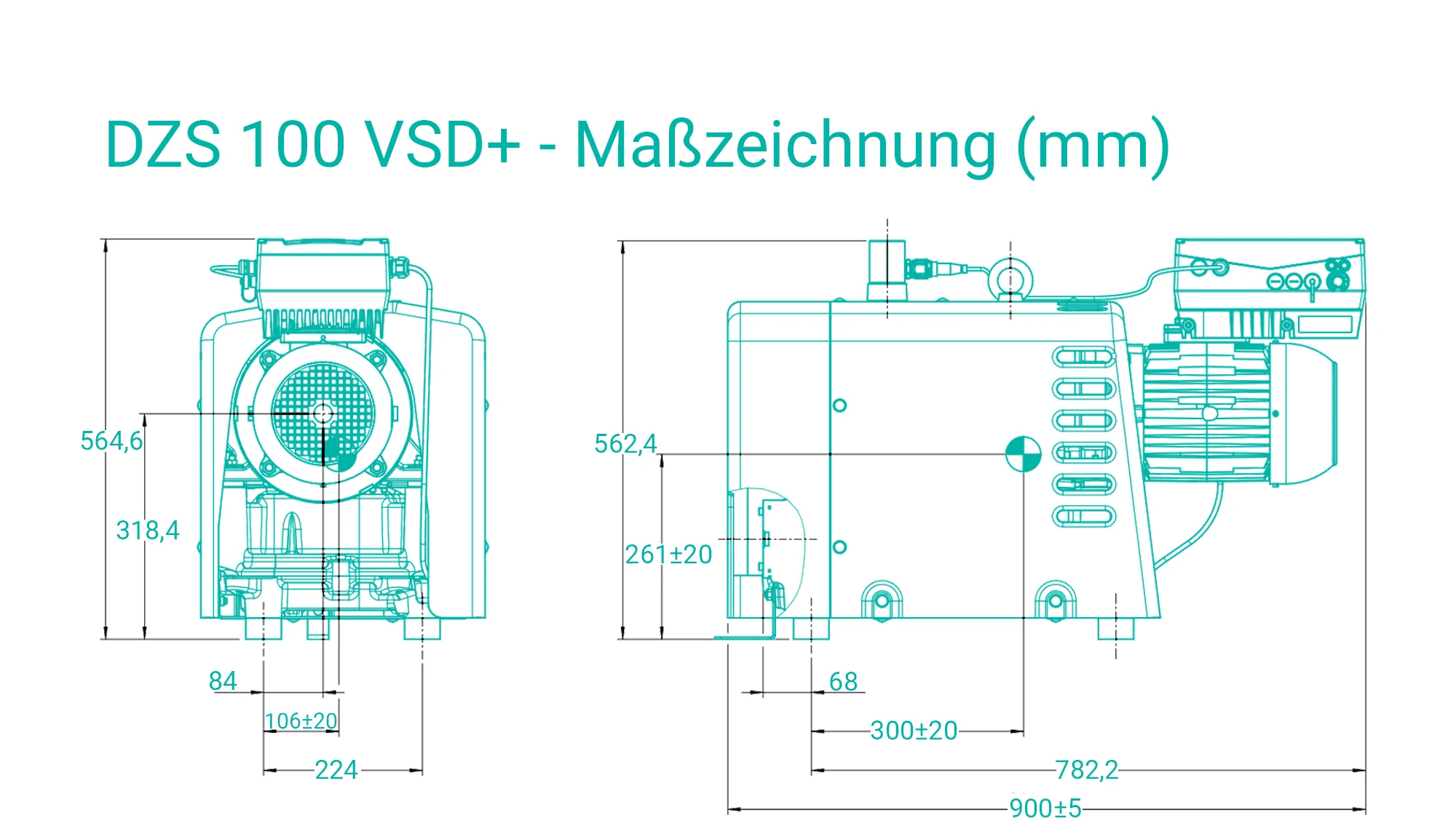

| Abmessungen L × B × H | 900 × 401 × 565 mm |
| Gerätegewicht | 170 kg |
| Einlassanschluss / Auslassanschluss | G 1 1/4" / G 1 1/4"; NPT-Adapter im Lieferumfang |
| Produktname | Artikelnummer |
|---|---|
| A-Visit Kit DZS 100/200 VSD+A | SK9100007 |
| C-Visit Kit DZS 100/200 VSD+A | SK9100011 |
| D-Visit Kit DZS 100 VSD+A | SK9100015 |
| Getriebeöl Vacuum Fluid Supreme | 3002628299 |
| Produktname | Artikelnummer |
|---|---|
| T-Einlassfilter 1 1/4 | 8092300033 |
| T-Flüssigkeitsabscheider 1 1/4 | 8092300843 |
| Filterkit Papier 1 1/4" | 8090360123 |
| Filterkit Polyester 1 1/4" | 8090360124 |
| Flüssigkeitsabscheider BSPP 1" | 8092300980 |
| Zyklon-Vorfilter BSPP 2" | 8092301038 |
| Schalldämpfer für EDC65-150 | 8092302010 |
| VAC 0306 / 1" | 8092300931 |
| VAC 1506 / 2" | 8092300949 |
| Vakuumtank 270 L | 8092300345 |
| Vakuumtank 500 L | 8092300352 |
| Vakuumtank 1000 L | 8092300360 |
| Automatischer Abfluss AVD 230 VAC | 8092300349 |
