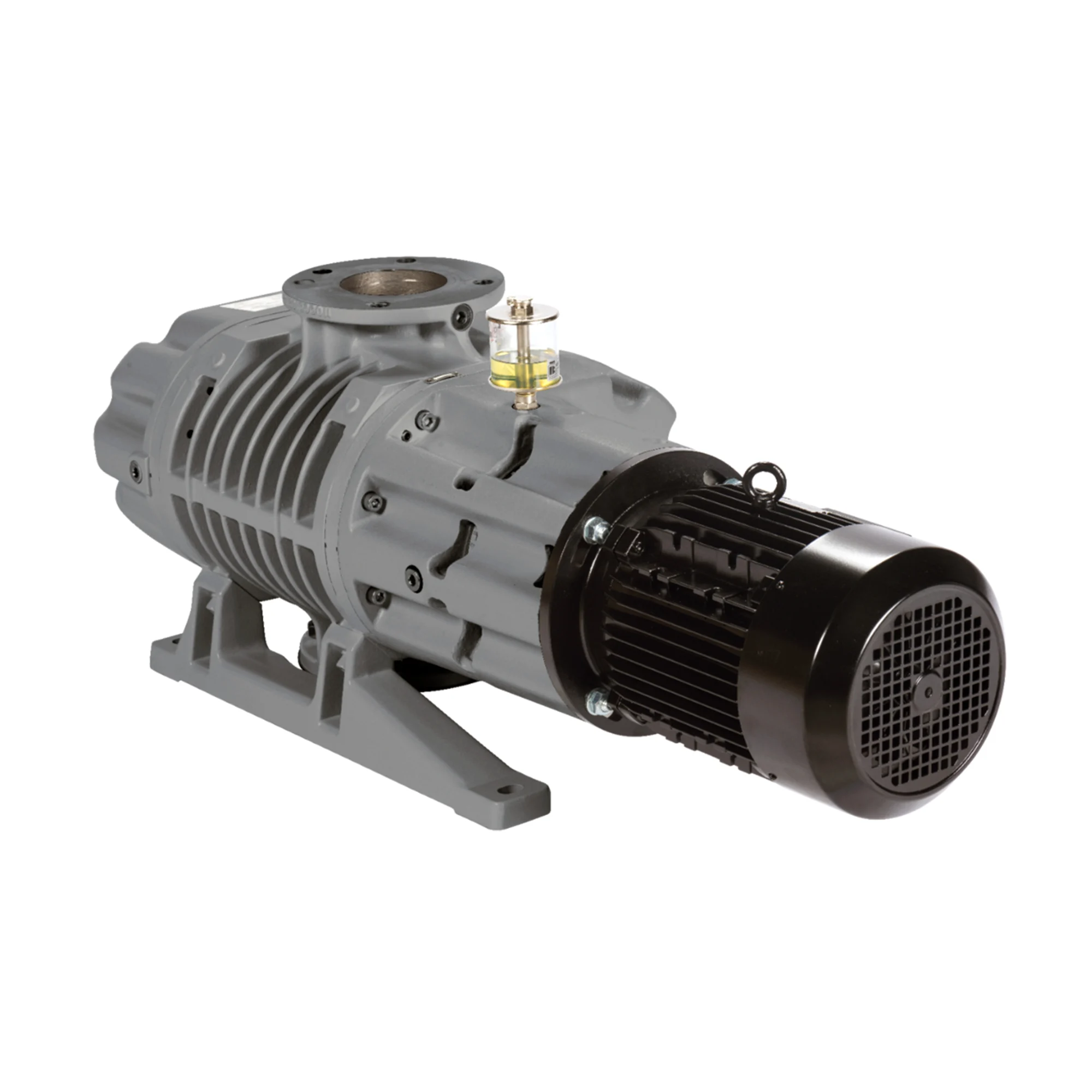

Atlas Copco DRB 250 – trockener Roots-Booster mit integriertem Bypass
Die DRB 250 fördert 253 m³/h bei 50 Hz und 304 m³/h bei 60 Hz (Verdrängung). Auf der Saugseite einer trockenen oder ölgedichteten Vorpumpe montiert, erhöht sie das Saugvermögen bei niedrigen Drücken deutlich und evakuiert große Volumen schnell – bei geringerem Energiebedarf als eine einzelne Pumpe gleicher Leistung. Der Motor leistet 1,1 kW (IE3). Abmessungen 735 × 305 × 300 mm (L × B × H), Gewicht 94 kg, Ein- und Auslass DN 63 ISO-K.
Integrierter Bypass
Die Bypassleitung verbindet Auslass und Einlass. Bei hoher Druckdifferenz öffnet ein Differenzdruckventil (max. 80 mbar) und lässt einen Teil des Gases zurückströmen. Deshalb kann die Pumpe schon bei Atmosphärendruck zusammen mit der Vorpumpe eingeschaltet werden; das verkürzt die Evakuierungszeit und schützt vor thermischer Überlastung.
Anwendungen der Baureihe
Atlas Copco nennt unter anderem Hochgeschwindigkeits-Verpackung (Skin-Verpackung für Lebensmittel, Pharma, Medizinprodukte), Trocknung und Gefriertrocknung in Lebensmittel-, Pharma-, Farbstoff- und Chemieindustrie, Vakuumkühlung von Obst, Gemüse und Blumen sowie industrielle Prozesse wie Höhensimulation, Gasbefüllung, Katalysatorfertigung, Lecktests und Wärmebehandlung.
Varianten der DRB 250
Die DRB 250 ist bei Ehrler & Beck in zwei Varianten erhältlich: mit Drehstrommotor IE3 für 200–240 / 380–415 V bei 50 Hz und 200–220 / 380–460 V bei 60 Hz (Artikelnummer 8153316925) sowie ohne Motor (Artikelnummer 8153316933), z. B. für einen vorhandenen oder regional vorgeschriebenen Motor.
Merkmale der DRB-Reihe
- Trockenlaufendes Wälzkolbenprinzip: ölfreier Schöpfraum, Getriebe- und Pumpenraum durch Radialwellendichtringe getrennt
- Integrierter Bypass (Druckausgleichsventil): Einschalten bei Atmosphärendruck zusammen mit der Vorpumpe, Schutz vor thermischer Überlastung
- Dreiphasen-Motor der Effizienzklasse IE3, angeflanscht; auf Wunsch ohne Motor
- Luftgekühlt, keine Betriebsmittel nötig
- Senkrechter oder waagerechter Gasstrom, Umbau vor Ort möglich
- Robuste Lagerung für ruhigen Lauf, lange Wartungsintervalle
