SCROLLVAC 10 plus 3Ph 200/380-415 V 50 Hz, 200-230/460 V 60 Hz, C-Ausführung

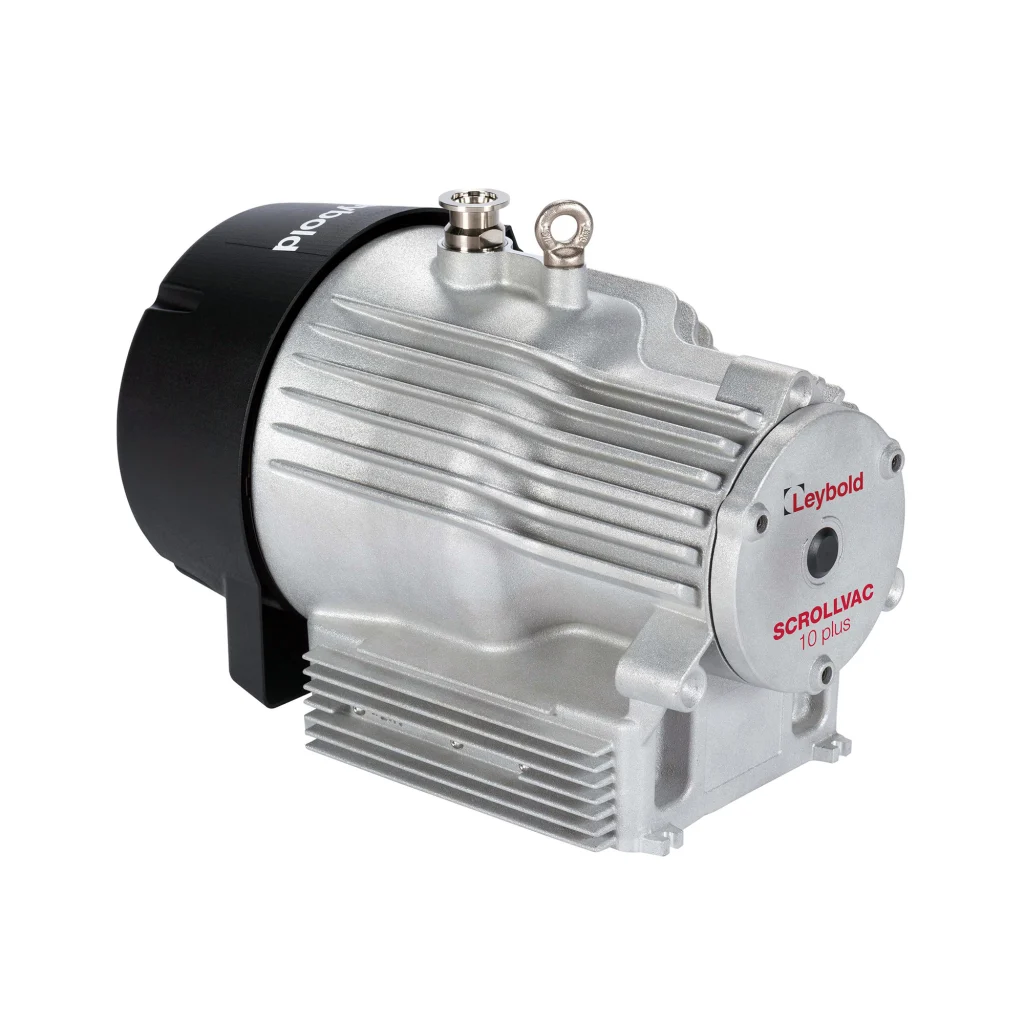

Die Leybold SCROLLVAC 10 plus ist eine ölfreie, luftgekühlte Scroll-Vakuumpumpe mit 10,6 m³/h maximalem Saugvermögen und einem Enddruck von 0,009 mbar – dem niedrigsten der Baureihe. Ehrler & Beck liefert die SCROLLVAC 10 plus in sechs Varianten mit passendem Zubehör, Ersatzteilen und Service.
Anfrage zu diesem Produkt Weiterlesen
- Saugvermögen 9,1 m³/h 50 Hz 10,6 m³/h 60 Hz
- Enddruck 9 × 10-3 mbar
- Motornennleistung 0,28 kW 50 Hz 0,28 kW 60 Hz
| Variante | Teilenummer |
|---|---|
| 1Ph 100-127/200-240 V 50/60 Hz | 141010V10 |
| 1Ph 100-127/200-240 V 50/60 Hz, H-Ausführung | 141010V11 |
| 1Ph 100-127/200-240 V 50/60 Hz, C-Ausführung | 141010V12 |
| 3Ph 200/380-415 V 50 Hz, 200-230/460 V 60 Hz | 141010V30 |
| 3Ph 200/380-415 V 50 Hz, 200-230/460 V 60 Hz, H-Ausführung | 141010V31 |
| 3Ph 200/380-415 V 50 Hz, 200-230/460 V 60 Hz, C-Ausführung (ausgewählt) | 141010V32 |
Leybold SCROLLVAC 10 plus – niedriger Enddruck bei nur 25 kg
Die SCROLLVAC 10 plus liefert 10,6 m³/h maximales Saugvermögen und erreicht mit 0,009 mbar zusammen mit der 15 plus den niedrigsten Enddruck der Reihe. Die Leistungsaufnahme am Enddruck beträgt 280 W, das Gewicht 25 kg; angeschlossen wird über DN 25 ISO-KF. Die Wasserdampfkapazität mit Gasballast liegt bei 140 g/h.Einphasig mit Steuerung, dreiphasig direkt am Netz
Die 1-Phasen-Ausführung arbeitet an 100–127 V oder 200–240 V (50/60 Hz) und besitzt eine Steuerung mit Start/Stopp/Standby-Tasten und paralleler E/A-Schnittstelle. Die 3-Phasen-Ausführung läuft direkt am Netz; bei 50 Hz dreht sie mit 1500 min⁻¹ statt 1800 min⁻¹, das Saugvermögen beträgt dann 9,1 m³/h.Typische Anwendungen
Vorvakuum für Turbomolekularpumpen, Massenspektrometrie, Elektronenmikroskopie, Beschichtungs- und Laboranlagen sowie Edelgas-Rückgewinnung (H-Ausführung ohne Gasballast).Varianten der SCROLLVAC 10 plus
Die SCROLLVAC 10 plus ist bei Ehrler & Beck in sechs Varianten erhältlich (Artikelnummern 141010V10, 141010V11, 141010V12, 141010V30, 141010V31, 141010V32): als Standard-, H- und C-Ausführung, jeweils mit 1-Phasen- oder 3-Phasen-Motor. Die Leistungsaufnahme am Enddruck beträgt bei allen Varianten 0,28 kW, das Gewicht 25 kg; das Saugvermögen reicht von 9,1 m³/h (3-phasig bei 50 Hz) bis 10,6 m³/h.Merkmale der SCROLLVAC 7 bis 18 plus
- Ölfrei: trockenes Scroll-Prinzip, kein Öl im Schöpfraum
- Leise: weniger als 55 dB(A), geringe Vibration (unter 4,5 mm/s)
- Dicht: Leckrate 1 × 10⁻⁶ mbar·l/s
- Drei Ausführungen: Standard mit Gasballast, H ohne Gasballast, C für aggressive Anwendungen
- Ein- oder dreiphasig: 100–127 V / 200–240 V oder 200 / 380–415 V (50 Hz) bzw. 200–230 / 460 V (60 Hz)
- Zertifiziert: ATEX II 3 G Ex h IIC T4 Gc X (nur innere Atmosphäre)
| Saugvermögen 50Hz | 9,1 |
|---|---|
| Saugvermögen 60Hz | 10,6 |
| Enddruck | 9 × 10-3 |
| Motornennleistung 50Hz | 0,28 |
| Motornennleistung 60Hz | 0,28 |
| Gewicht | 25 |
| Länge | 43,2 |
| Breite | 29,8 |
| Höhe | 31,2 |
| Anschlussflansch Eingang | DN 25 ISO-KF (NW25) |
| Anschlussflansch Ausgang | DN 25 ISO-KF (NW25) |
| Schallpegel | 55 dB(A) |
| Kühlungsart | Luftkühlung |
| Öltyp | Ölfrei |
Zusätzliche technische Daten
| Technische Daten | Wert |
|---|---|
| Max. Saugvermögen | 9,1 m³/h (50 Hz) / 10,6 m³/h (60 Hz) |
| Enddruck bei geschlossenem Gasballast | 4 × 10⁻² mbar (50 Hz) / 9 × 10⁻³ mbar (60 Hz) |
| Enddruck mit Gasballast (Stellung 1) | 7 × 10⁻² mbar (50 Hz) / 4 × 10⁻² mbar (60 Hz) |
| Gasballastdurchfluss (Stellung 1) | 8 l/min (50 Hz) / 12 l/min (60 Hz) |
| Wasserdampfkapazität mit Gasballast | 140 g/h |
| Ausführung | C-Ausführung für aggressive Anwendungen, mit Gasballast |
| Leistungsaufnahme bei Enddruck | 280 W |
| Netzspannung | 200 V / 380-415 V, 50 Hz oder 200-230 V / 460 V, 60 Hz, 3-phasig |
| Eingangsstrom | 2,4 A (200 V bzw. 200-230 V) / 1,5 A (380-415 V bzw. 460 V) |
| Drehzahl bei Volllast | 1500 min⁻¹ (50 Hz) / 1800 min⁻¹ (60 Hz) |
| Max. Dauer-Ansaugdruck | 200 mbar |
| Empfohlenes Kammervolumen ab Atmosphärendruck, max. | 50 l |
| Max. Auslassdruck | 0,5 bar (Überdruck) |
| Leckrate | 1 × 10⁻⁶ mbar·l/s |
| Geräuschpegel bei Enddruck | < 55 dB(A) |
| Vibration am Einlass (ISO 20816-1) | < 4,5 mm/s |
| Kühlung | Luft (Lüfter) |
| Zulässige Umgebungstemperatur | +5 bis +40 °C |
| Relative Luftfeuchte im Betrieb | 10 bis 90 % |
| Aufstellhöhe, max. | 2000 m |
| Zertifizierung | ATEX II 3 G Ex h IIC T4 Gc X (nur innere Atmosphäre) |
| Produktname | Artikelnummer |
|---|---|
| Kleines Wartungsset SC 7-15 plus (Tip-Seals) | EK117141000 |
| Kleines Wartungsset SC 7-15 C plus | EK117141002 |
| Lagerwechselsatz SC 7-18 plus | EK117141004 |
| Ersatzteilkit Schalldämpfer (für 141102A02) | EK117141005 |
| Ersatzteilkit hinteres Lager / Lagergehäuse | A73501712 |
| Produktname | Artikelnummer |
|---|---|
| Netzkabel EU (CEE 7/7 – C19), 2 m | 161810EU |
| Netzkabel UK (BS 1363 – C19), 2 m | 161810UK |
| Netzkabel USA 115 V (NEMA 5-15P – C19), 2 m | 141103US |
| Netzkabel USA 230 V (NEMA 6-15P – C19), 2,5 m | 161810US |
| Gasballast-Blindadapter | 141100A01 |
| Spülgasadapter mit Feindrossel (Steckanschluss 1/4") | 141100A03 |
| Spülgasadapter ohne Drossel (Steckanschluss 1/4") | 141100A02 |
| Schwingungsisolatoren SCROLLVAC 7, 10, 15, 18 plus | 141102A01 |
| Auspuffschalldämpfer SCROLLVAC plus 7, 10, 15, 18 | 141102A02 |
| Zentrierring Edelstahl / FKM, DN 25 ISO-KF | 88347 |
| Zentrierring Aluminium / FKM, DN 25 ISO-KF | 18207 |
| Spannring Aluminium, DN 20/25 ISO-KF | 18342 |
| THERMOVAC TTR 91 RN, DN 16 KF | 21L1011100 |
| C-Umbausatz (SC 7-15 plus) | 141101A01 |
