Scroll-Vakuumpumpen

SCROLLVAC-Serie von Leybold

Die SCROLLVAC-Serie von Leybold im Überblick: 5 Modelle aus dem Bereich Scroll-Vakuumpumpen – mit technischen Daten, Varianten und der Möglichkeit zur Anfrage.

5 Modelle ansehenAnfrage stellen

  • 5Modelle
  • 3–20m³/h Saugvermögen bei 50 Hz
  • 9 × 10⁻³mbar niedrigster Enddruck
  • 0,18–0,3kW Motornennleistung bei 50 Hz

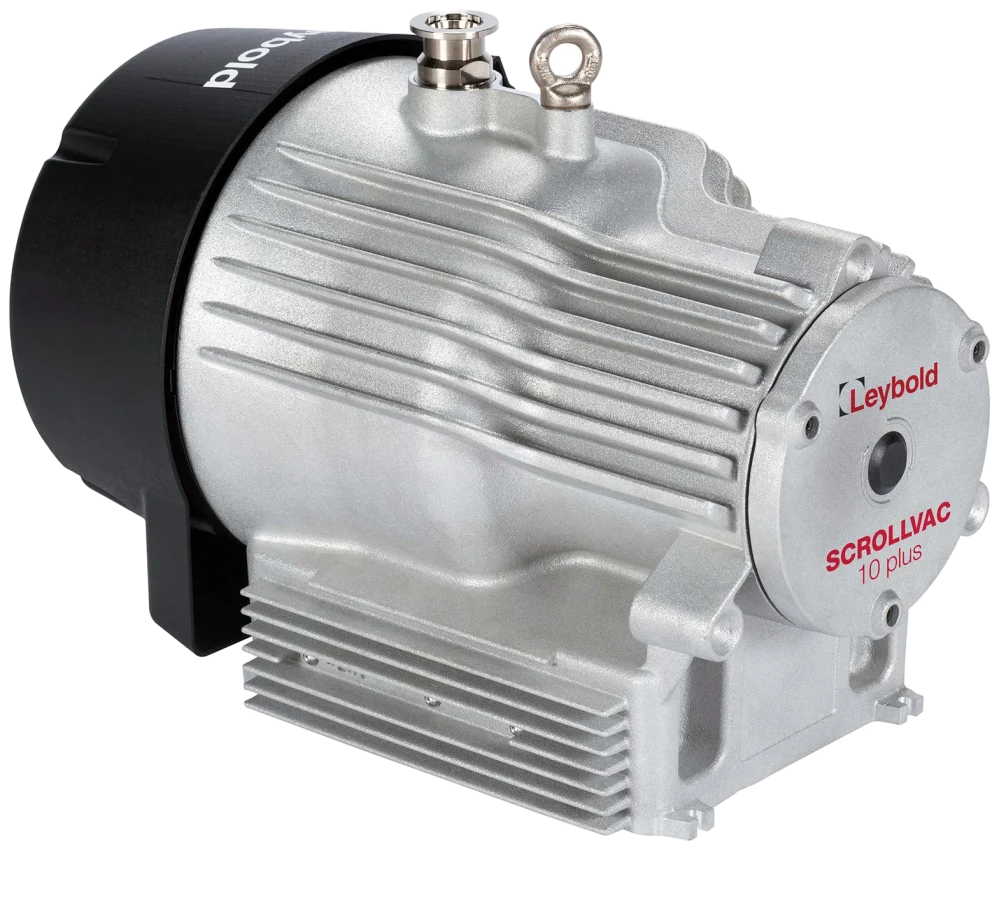

SCROLLVAC-Serie von Leybold – Abbildung: SCROLLVAC 10 plus
Abbildung: SCROLLVAC 10 plus

Produktübersicht

Produkte der SCROLLVAC-Serie von Leybold

Jede Zeile führt zum Modell mit technischen Daten und Varianten.

SCROLLVAC 3 plusSaugvermögen 3 m³/h 50 Hz3,5 m³/h 60 HzEnddruck 0,1 mbarMotornennleistung 0,18 – 0,21 kW 50 Hz0,18 – 0,21 kW 60 HzVarianten 8
SCROLLVAC 7 plusSaugvermögen 5,1 – 6,1 m³/h 50 Hz6,1 m³/h 60 HzEnddruck 0,02 mbarMotornennleistung 0,26 kW 50 Hz0,26 kW 60 HzVarianten 6
SCROLLVAC 10 plusSaugvermögen 9,1 – 10,6 m³/h 50 Hz10,6 m³/h 60 HzEnddruck 9 × 10-3 mbarMotornennleistung 0,28 kW 50 Hz0,28 kW 60 HzVarianten 6
SCROLLVAC 15 plusSaugvermögen 12,6 – 14,5 m³/h 50 Hz14,5 m³/h 60 HzEnddruck 9 × 10-3 mbarMotornennleistung 0,3 kW 50 Hz0,3 kW 60 HzVarianten 6
SCROLLVAC 18 plusSaugvermögen 16,7 – 20 m³/h 50 Hz20 m³/h 60 HzEnddruck 0,03 mbarMotornennleistung 0,26 kW 50 Hz0,26 kW 60 HzVarianten 6

Modelle, die Leybold nicht mehr im aktuellen Programm führt, finden Sie unter Auslaufmodelle der SCROLLVAC Serie.

Über die Serie

Technik und Merkmale

Arbeitsprinzip

Scroll-Vakuumpumpen verdichten das Gas zwischen zwei ineinanderliegenden Spiralen: Eine Spirale steht fest, die andere kreist, sodass das Gas in immer kleiner werdenden Kammern von außen nach innen zum Auslass gefördert wird. Der Schöpfraum ist ölfrei, die Pumpen laufen leise und vibrationsarm.

Das Funktionsprinzip zeigt die Technologieseite mit einer interaktiven Zeichnung: Scroll-Vakuumpumpen.

Merkmale der Baureihe

  • Dicht: Leckrate 1 × 10⁻⁶ mbar·l/s
  • Drei Ausführungen: Standard mit Gasballast, H ohne Gasballast, C für aggressive Anwendungen
  • Ein- oder dreiphasig: 100–127 V / 200–240 V oder 200 / 380–415 V (50 Hz) bzw. 200–230 / 460 V (60 Hz)
  • Leise: weniger als 55 dB(A), geringe Vibration (unter 4,5 mm/s)
  • Zertifiziert: ATEX II 3 G Ex h IIC T4 Gc X (nur innere Atmosphäre)
  • Ölfrei: trockenes Scroll-Prinzip, kein Öl im Schöpfraum

Herstellerangaben, wie sie in den Produktbeschreibungen der einzelnen Modelle stehen.

Häufige Fragen

Fragen zur SCROLLVAC-Serie von Leybold

Welche Modelle umfasst die SCROLLVAC-Serie von Leybold?
Der Katalog von Ehrler & Beck führt 5 Modelle der Serie. Die Produktübersicht nennt jedes Modell mit seinen Kennwerten und der Zahl seiner Varianten; die Modellseite zeigt die technischen Daten.
Welches Saugvermögen deckt die Serie ab?
Die Modelle decken bei 50 Hz ein Saugvermögen von 3 bis 20 m³/h ab. Die Angabe stammt aus den Produktdaten der einzelnen Modelle; Werte für 60 Hz stehen, soweit vorhanden, in der Produktübersicht.
Welchen Enddruck erreichen die Modelle der Serie?
Je nach Modell liegt der Enddruck zwischen 9 × 10⁻³ und 0,1 mbar. Maßgeblich sind die Angaben auf der Seite des jeweiligen Modells.
Wie funktioniert die Technik der Serie?
Die Serie gehört zum Bereich Scroll-Vakuumpumpen. Die Technologieseite erklärt das Funktionsprinzip mit einer interaktiven Zeichnung und nennt alle Serien dieser Technik.
Liefert Ehrler & Beck Ersatzteile und Service für die SCROLLVAC-Serie von Leybold?
Ja. Ehrler & Beck liefert die Modelle der Serie sowie Ersatzteile und Zubehör und übernimmt Wartung und Reparatur. Für ein Angebot genügt eine Anfrage mit Modell oder Teilenummer.

Welches Modell passt zu Ihrem Prozess?

Nennen Sie uns das geförderte Gas, den Arbeitsdruck und die benötigte Fördermenge – wir beraten Sie zu Auswahl, Ersatzteilen und Service.
