DBS 70 DBS 70-150, 3Ph 50 Hz 230/400 V, 60 Hz 265/460 V

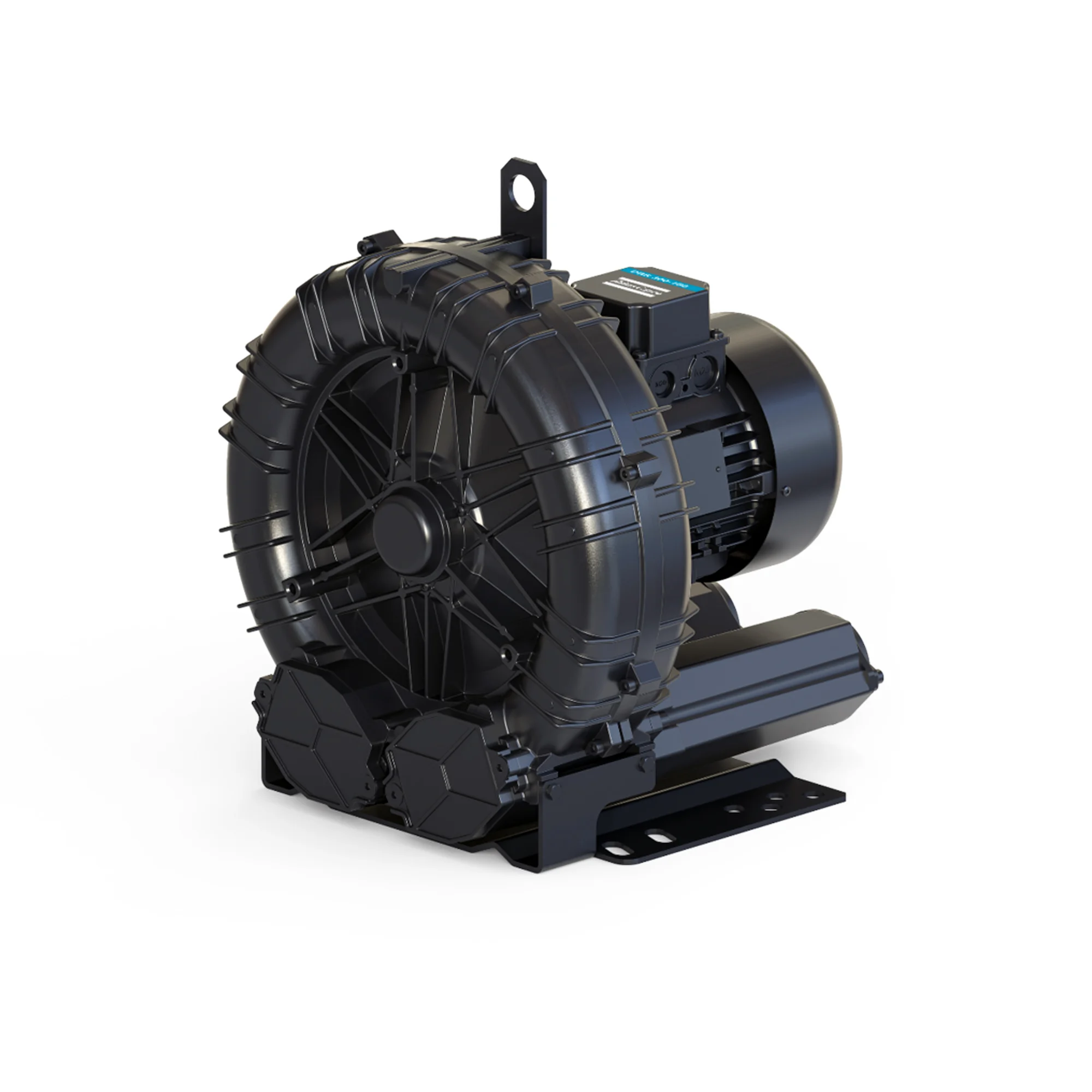

Atlas Copco DBS 70 – einstufiges Seitenkanalgebläse mit einfachem Laufrad

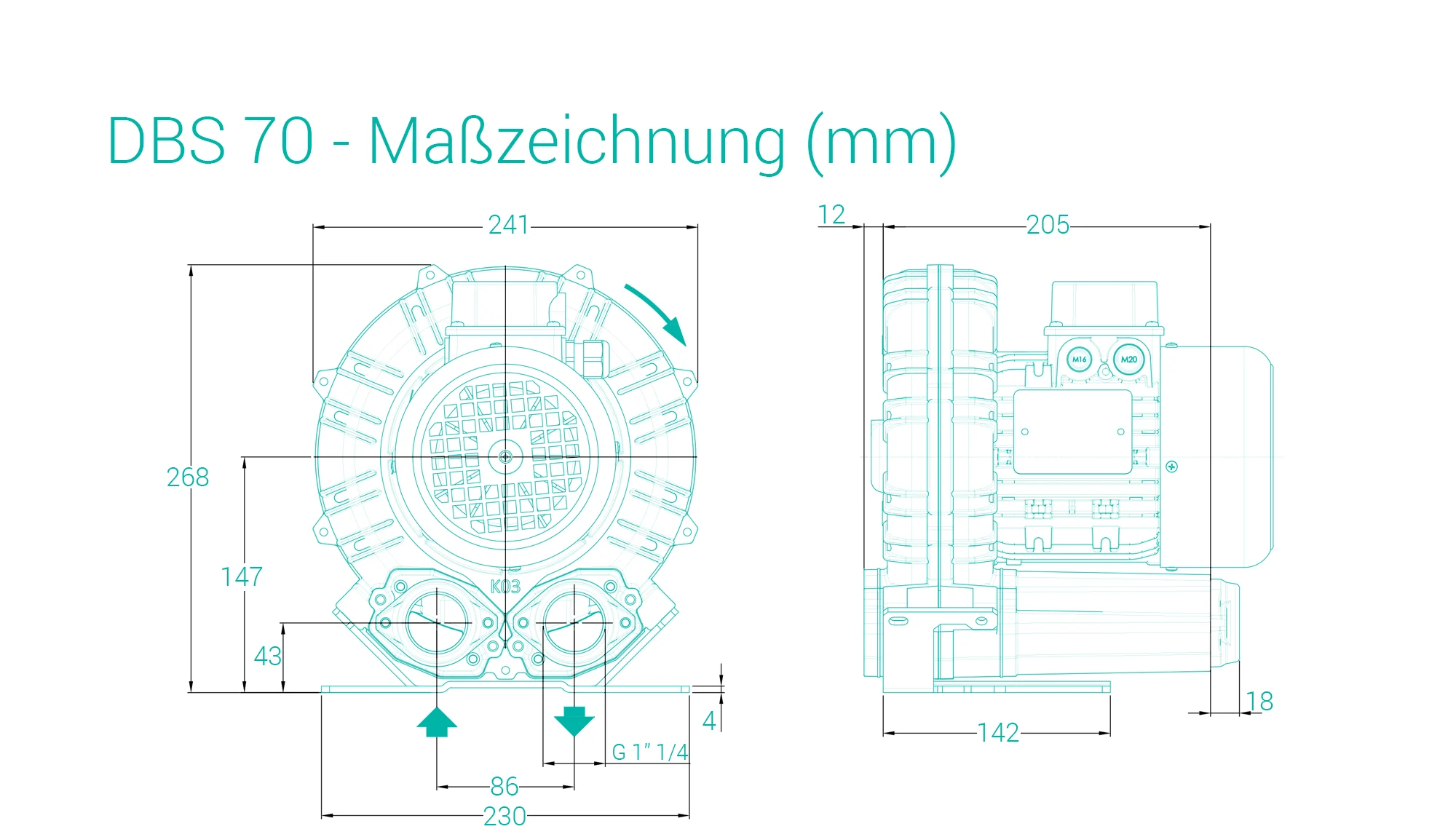

Das DBS 70 fördert je nach Modell bis 74 m³/h bei 50 Hz und bis 89 m³/h bei 60 Hz. Laut Kennlinientabelle erreicht es bis −150 mbar im Vakuumbetrieb und bis +200 mbar im Verdichterbetrieb. Die Motorleistung liegt bei 0,37–0,65 kW (IE3). Abmessungen bis 257 × 241 × 268 mm (L × B × H), Gewicht 11 kg, Ein- und Auslass G 1 1/4" (DN 32).

Ölfreies Seitenkanalprinzip

Atlas Copco empfiehlt die DBS-Serie für Anwendungen, die Volumenströme bis etwa 1000 m³/h und ein geringes Vakuum bis −350 mbar erfordern. Das Laufrad beschleunigt die Luft berührungslos in den seitlichen Kanälen; es gibt kein Öl, keine Ölfilter und keine Abluftfilter, die Abluft bleibt sauber.

Anwendungen der Baureihe

Atlas Copco nennt unter anderem Tampondruck, Papierschneiden, Rollenreinigung, Garnverarbeitung, pneumatische Förderung, Vakuumtische, Trocknung, Absaugung von Kondensat, Farbnebel, Spänen und Staub sowie die Abwasseraufbereitung.

Varianten des DBS 70

Das DBS 70 ist bei Ehrler & Beck in zwei Varianten erhältlich: 3002615419 (DBS 70-110), 3002615420 (DBS 70-150). Die Kennlinienwerte jeder Variante – Vakuum- und Verdichterbetrieb, 50 und 60 Hz – stehen in den technischen Daten.

Merkmale der DB-Serie

• Hocheffizient: IE3-Motoren serienmäßig
• Niedriger Geräuschpegel dank Flügelgeometrie und integrierten Schalldämpfern auf Saug- und Druckseite
• Sauber und ölfrei: berührungsloses Funktionsprinzip ohne Verunreinigung der Abluft
• Vollständig geschlossenes Aluminiumgehäuse, Motor mit thermischem Schutz, langlebige Lager
• Modulare Bauweise, nahezu wartungsfrei
• Kompakte Aufstellfläche, einsetzbar als Vakuumpumpe oder Verdichter

Saugvermögen 50Hz	74
Saugvermögen 60Hz	89
Motornennleistung 50Hz	0,55
Motornennleistung 60Hz	0,65
Motor-Effizienzklasse	IE3
Gewicht	11
Länge	25,7
Breite	24,1
Höhe	26,8
Anschlussflansch Eingang	G 1 1/4"
Anschlussflansch Ausgang	G 1 1/4"
Schallpegel	58,7 dB(A)
Kühlungsart	Luftkühlung
Öltyp	Ölfrei

Zusätzliche technische Daten
