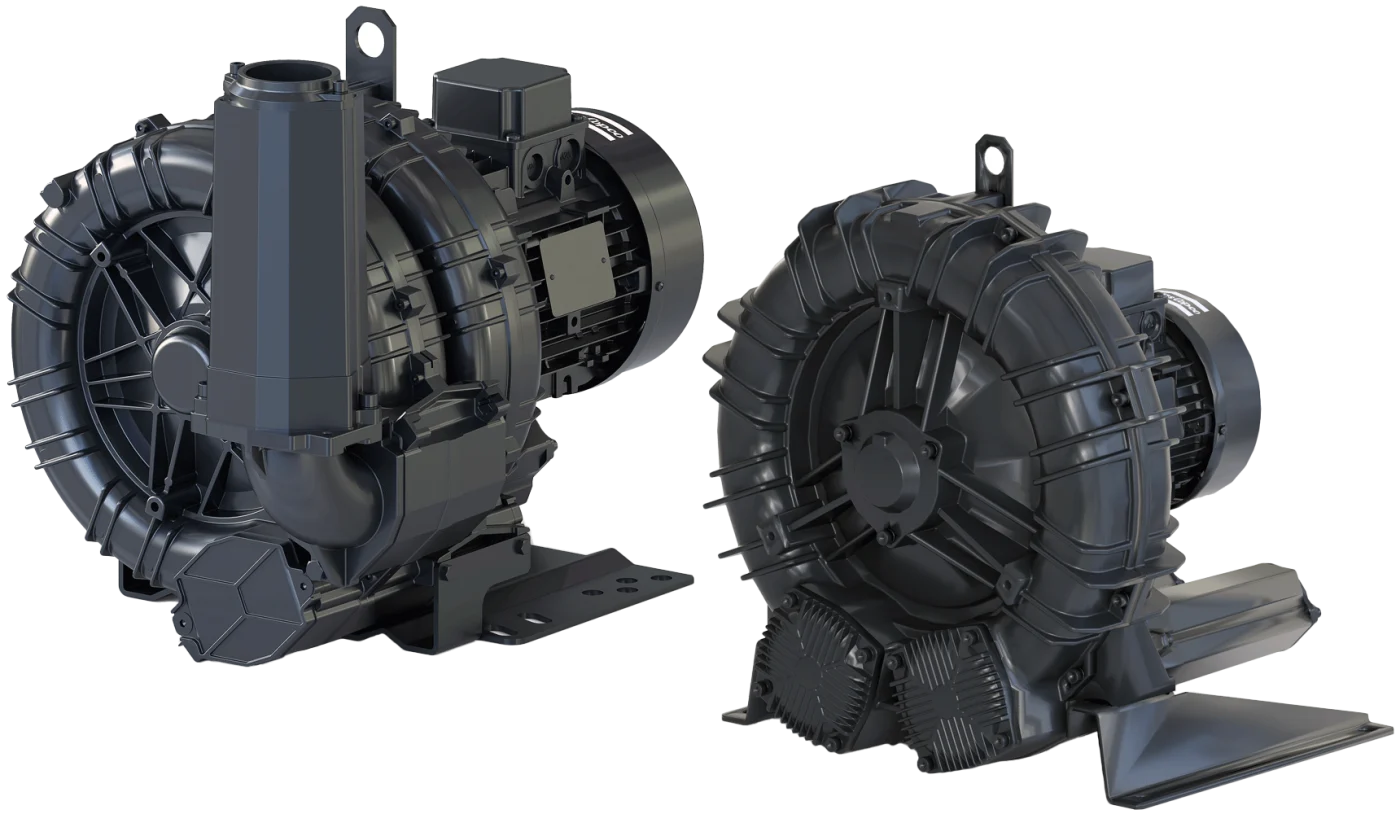

Serie DB de Atlas Copco
La serie DB de Atlas Copco comprende soplantes de canal lateral robustas, fiables y prácticamente libres de mantenimiento para aplicaciones de vacío y de presión. Diseñadas para su uso en todo el mundo, las soplantes destacan por su funcionamiento silencioso, su alta eficiencia y su larga vida útil.
- 64Modelos
- 4Series
- 65–2.050m³/h de velocidad de bombeo a 50 Hz
- 0,37–25kW de potencia nominal del motor a 50 Hz
Resumen de productos
Productos de la serie DB de Atlas Copco
Con los filtros de la izquierda puede acotar los modelos según sus valores característicos. Cada fila lleva al modelo con sus datos técnicos y variantes.
Serie DBD 6 modelos
DBD 90Velocidad de bombeo 91 m³/h 50 Hz110 m³/h 60 HzPotencia nominal del motor 1,1 – 1,5 kW 50 Hz1,3 – 1,7 kW 60 HzVariantes 2
DBD 180Velocidad de bombeo 181 m³/h 50 Hz218 m³/h 60 HzPotencia nominal del motor 3 – 4 kW 50 Hz3,5 kW 60 HzVariantes 2DBD 240Velocidad de bombeo 236 m³/h 50 Hz285 m³/h 60 HzPotencia nominal del motor 4 – 5,5 kW 50 Hz4,8 – 6,5 kW 60 HzVariantes 2DBD 310Velocidad de bombeo 310 m³/h 50 Hz374 m³/h 60 HzPotencia nominal del motor 5,5 kW 50 Hz6,5 kW 60 HzVariantes 1DBD 430Velocidad de bombeo 430 m³/h 50 Hz519 m³/h 60 HzPotencia nominal del motor 7,5 kW 50 Hz9 – 11 kW 60 HzVariantes 2DBD 390Velocidad de bombeo 515 m³/h 50 Hz466 m³/h 60 HzPotencia nominal del motor 7,5 kW 50 Hz9 kW 60 HzVariantes 1Serie DBDt 17 modelos
DBDt 70Velocidad de bombeo 65 m³/h 50 Hz76 m³/h 60 HzPotencia nominal del motor 1,5 kW 50 Hz1,75 kW 60 HzVariantes 1DBDt 110Velocidad de bombeo 110 m³/h 50 Hz130 m³/h 60 HzPotencia nominal del motor 0,85 kW 50 Hz0,95 kW 60 HzVariantes 1DBDt 120Velocidad de bombeo 120 m³/h 50 Hz145 m³/h 60 HzPotencia nominal del motor 1,1 – 4 kW 50 Hz1,3 – 4,6 kW 60 HzVariantes 2
DBDt 140Velocidad de bombeo 139 m³/h 50 Hz168 m³/h 60 HzPotencia nominal del motor 2,2 kW 50 Hz2,6 kW 60 HzVariantes 1DBDt 150Velocidad de bombeo 150 m³/h 50 Hz180 m³/h 60 HzPotencia nominal del motor 2,2 kW 50 Hz2,55 kW 60 HzVariantes 1DBDt 170Velocidad de bombeo 165 m³/h 50 Hz195 m³/h 60 HzPotencia nominal del motor 5,5 kW 50 Hz6,3 kW 60 HzVariantes 1DBDt 210Velocidad de bombeo 215 m³/h 50 Hz259 m³/h 60 HzPotencia nominal del motor 3 – 4 kW 50 Hz3,5 – 4,8 kW 60 HzVariantes 2DBDt 230Velocidad de bombeo 230 m³/h 50 Hz275 m³/h 60 HzPotencia nominal del motor 3 – 4 kW 50 Hz3,45 – 4,6 kW 60 HzVariantes 2DBDt 310Velocidad de bombeo 312 m³/h 50 Hz376 m³/h 60 HzPotencia nominal del motor 4 – 5,5 kW 50 Hz4,8 – 9 kW 60 HzVariantes 3DBDt 320Velocidad de bombeo 320 m³/h 50 Hz380 m³/h 60 HzPotencia nominal del motor 5,5 kW 50 Hz6,3 kW 60 HzVariantes 1DBDt 420Velocidad de bombeo 416 m³/h 50 Hz502 m³/h 60 HzPotencia nominal del motor 5,5 – 7,5 kW 50 Hz6,5 – 9 kW 60 HzVariantes 2DBDt 520Velocidad de bombeo 518 – 520 m³/h 50 Hz620 – 625 m³/h 60 HzPotencia nominal del motor 7,5 – 11 kW 50 Hz8,6 – 12,6 kW 60 HzVariantes 4DBDt 660Velocidad de bombeo 657 m³/h 50 Hz793 m³/h 60 HzPotencia nominal del motor 11 – 15 kW 50 Hz13 – 17 kW 60 HzVariantes 2DBDt 800Velocidad de bombeo 804 m³/h 50 Hz970 m³/h 60 HzPotencia nominal del motor 11 – 15 kW 50 Hz13 – 22 kW 60 HzVariantes 3DBDt 900Velocidad de bombeo 903 m³/h 50 Hz1.089 m³/h 60 HzPotencia nominal del motor 15 – 18,5 kW 50 Hz17 – 22 kW 60 HzVariantes 2DBDt 1010Velocidad de bombeo 1.007 m³/h 50 Hz1.216 m³/h 60 HzPotencia nominal del motor 18,5 – 22 kW 50 Hz22 – 26 kW 60 HzVariantes 2DBDt 1110Velocidad de bombeo 1.110 m³/h 50 Hz1.310 m³/h 60 HzPotencia nominal del motor 12,5 – 20 kW 50 Hz14,5 – 23 kW 60 HzVariantes 2Serie DBS 29 modelos
DBS 70Velocidad de bombeo 74 m³/h 50 Hz89 m³/h 60 HzPotencia nominal del motor 0,37 – 0,55 kW 50 Hz0,42 – 0,65 kW 60 HzVariantes 2DBS 80Velocidad de bombeo 80 m³/h 50 Hz98 m³/h 60 HzPotencia nominal del motor 0,4 kW 50 Hz0,5 kW 60 HzVariantes 1DBS 90Velocidad de bombeo 87 m³/h 50 Hz105 m³/h 60 HzPotencia nominal del motor 1,1 kW 50 Hz1,3 kW 60 HzVariantes 1DBS 100Velocidad de bombeo 100 m³/h 50 Hz120 – 130 m³/h 60 HzPotencia nominal del motor 0,55 – 0,7 kW 50 Hz0,62 – 0,8 kW 60 HzVariantes 3DBS 120Velocidad de bombeo 120 m³/h 50 Hz145 m³/h 60 HzPotencia nominal del motor 1,5 kW 50 Hz1,75 kW 60 HzVariantes 1DBS 140Velocidad de bombeo 137 m³/h 50 Hz166 m³/h 60 HzPotencia nominal del motor 0,75 – 1,1 kW 50 Hz0,9 – 1,7 kW 60 HzVariantes 3DBS 145Velocidad de bombeo 145 m³/h 50 Hz175 m³/h 60 HzPotencia nominal del motor 0,7 kW 50 Hz0,8 kW 60 HzVariantes 1DBS 150Velocidad de bombeo 145 m³/h 50 Hz175 m³/h 60 HzPotencia nominal del motor 0,85 kW 50 Hz0,95 kW 60 HzVariantes 1DBS 170Velocidad de bombeo 165 m³/h 50 Hz195 m³/h 60 HzPotencia nominal del motor 2,2 kW 50 Hz2,55 kW 60 HzVariantes 1DBS 180Velocidad de bombeo 180 m³/h 50 Hz210 m³/h 60 HzPotencia nominal del motor 1,3 kW 50 Hz1,5 kW 60 HzVariantes 1DBS 210Velocidad de bombeo 210 m³/h 50 Hz255 m³/h 60 HzPotencia nominal del motor 1,1 – 1,6 kW 50 Hz1,3 – 2,05 kW 60 HzVariantes 2DBS 220Velocidad de bombeo 219 m³/h 50 Hz265 m³/h 60 HzPotencia nominal del motor 1,1 – 2,2 kW 50 Hz1,3 – 2,6 kW 60 HzVariantes 3DBS 280Velocidad de bombeo 265 m³/h 50 Hz315 m³/h 60 HzPotencia nominal del motor 2,2 kW 50 Hz2,55 kW 60 HzVariantes 1DBS 350Velocidad de bombeo 265 m³/h 50 Hz315 m³/h 60 HzPotencia nominal del motor 2,2 kW 50 Hz2,55 kW 60 HzVariantes 1DBS 270Velocidad de bombeo 270 m³/h 50 Hz330 m³/h 60 HzPotencia nominal del motor 1,5 – 2,2 kW 50 Hz1,75 – 2,55 kW 60 HzVariantes 2DBS 300Velocidad de bombeo 304 m³/h 50 Hz366 m³/h 60 HzPotencia nominal del motor 2,2 – 4 kW 50 Hz2,6 – 4,8 kW 60 HzVariantes 3DBS 320Velocidad de bombeo 318 m³/h 50 Hz376 m³/h 60 HzPotencia nominal del motor 2,2 – 4 kW 50 Hz2,55 – 4,6 kW 60 HzVariantes 3DBS 410Velocidad de bombeo 414 m³/h 50 Hz499 m³/h 60 HzPotencia nominal del motor 2,2 – 4 kW 50 Hz2,6 – 4,8 kW 60 HzVariantes 3DBS 420Velocidad de bombeo 420 m³/h 50 Hz500 m³/h 60 HzPotencia nominal del motor 2,2 – 4 kW 50 Hz2,55 – 4,6 kW 60 HzVariantes 2DBS 480Velocidad de bombeo 477 m³/h 50 Hz576 m³/h 60 HzPotencia nominal del motor 4 – 6,5 kW 50 Hz4,8 – 6,5 kW 60 HzVariantes 2DBS 530Velocidad de bombeo 530 m³/h 50 Hz620 m³/h 60 HzPotencia nominal del motor 5,5 kW 50 Hz6,3 kW 60 HzVariantes 1DBS 540Velocidad de bombeo 536 m³/h 50 Hz647 m³/h 60 HzPotencia nominal del motor 3 – 7,5 kW 50 Hz3,5 – 9 kW 60 HzVariantes 4DBS 660Velocidad de bombeo 663 m³/h 50 Hz800 m³/h 60 HzPotencia nominal del motor 4 – 7,5 kW 50 Hz4,8 – 9 kW 60 HzVariantes 3DBS 700Velocidad de bombeo 700 m³/h 50 Hz840 m³/h 60 HzPotencia nominal del motor 5,5 – 7,5 kW 50 Hz6,3 – 8,6 kW 60 HzVariantes 2DBS 780Velocidad de bombeo 782 m³/h 50 Hz944 m³/h 60 HzPotencia nominal del motor 5,5 – 9,2 kW 50 Hz6,5 – 13 kW 60 HzVariantes 4DBS 910Velocidad de bombeo 915 m³/h 50 Hz1.105 m³/h 60 HzPotencia nominal del motor 7,5 – 15 kW 50 Hz9 – 17 kW 60 HzVariantes 4DBS 1020Velocidad de bombeo 1.022 m³/h 50 Hz1.234 m³/h 60 HzPotencia nominal del motor 9,2 – 15 kW 50 Hz11 – 22 kW 60 HzVariantes 4DBS 1050Velocidad de bombeo 1.050 m³/h 50 Hz1.250 m³/h 60 HzPotencia nominal del motor 8,5 – 18,5 kW 50 Hz9,8 – 21,3 kW 60 HzVariantes 3DBS 1370Velocidad de bombeo 1.370 m³/h 50 Hz1.650 m³/h 60 HzPotencia nominal del motor 12,5 – 18,5 kW 50 Hz14,5 – 21,3 kW 60 HzVariantes 2Serie DBSt 12 modelos
DBSt 410Velocidad de bombeo 408 m³/h 50 Hz493 m³/h 60 HzPotencia nominal del motor 3 – 4 kW 50 Hz3,5 – 4,8 kW 60 HzVariantes 2DBSt 500Velocidad de bombeo 500 m³/h 50 Hz600 m³/h 60 HzPotencia nominal del motor 4 kW 50 Hz4,6 kW 60 HzVariantes 1DBSt 560Velocidad de bombeo 562 m³/h 50 Hz679 m³/h 60 HzPotencia nominal del motor 4 – 7,5 kW 50 Hz4,8 – 9 kW 60 HzVariantes 3DBSt 820Velocidad de bombeo 820 m³/h 50 Hz1.050 m³/h 60 HzPotencia nominal del motor 7,5 kW 50 Hz8,6 kW 60 HzVariantes 1DBSt 830Velocidad de bombeo 827 m³/h 50 Hz998 m³/h 60 HzPotencia nominal del motor 5,5 – 7,5 kW 50 Hz6,5 – 11 kW 60 HzVariantes 3DBSt 1010Velocidad de bombeo 1.006 m³/h 50 Hz1.214 m³/h 60 HzPotencia nominal del motor 7,5 – 15 kW 50 Hz9 – 17 kW 60 HzVariantes 4DBSt 1320Velocidad de bombeo 1.325 m³/h 50 Hz1.599 m³/h 60 HzPotencia nominal del motor 11 – 18,5 kW 50 Hz13 – 22 kW 60 HzVariantes 3DBSt 1540Velocidad de bombeo 1.539 m³/h 50 Hz1.857 m³/h 60 HzPotencia nominal del motor 11 – 18,5 kW 50 Hz13 – 22 kW 60 HzVariantes 3DBSt 1760Velocidad de bombeo 1.764 m³/h 50 Hz2.129 m³/h 60 HzPotencia nominal del motor 15 – 22 kW 50 Hz17 – 26 kW 60 HzVariantes 3DBSt 1940Velocidad de bombeo 1.940 m³/h 50 Hz2.310 m³/h 60 HzPotencia nominal del motor 15 – 20 kW 50 Hz17,5 – 23 kW 60 HzVariantes 2DBSt 1980Velocidad de bombeo 1.985 m³/h 50 Hz2.382 m³/h 60 HzPotencia nominal del motor 18,5 – 22 kW 50 Hz26 kW 60 HzVariantes 2DBSt 2050Velocidad de bombeo 2.050 m³/h 50 Hz2.480 m³/h 60 HzPotencia nominal del motor 15 – 25 kW 50 Hz17,5 – 29 kW 60 HzVariantes 2Ningún modelo coincide con estos filtros.
Serie DBD 6 modelos
Serie DBDt 17 modelos
Serie DBS 29 modelos
Serie DBSt 12 modelos
Sobre la serie
Características y ventajas de la serie DB
La serie de un vistazo
La serie comprende cuatro tipos constructivos: DBS (una etapa, un rodete), DBD (dos etapas, un rodete), DBSt (una etapa, dos rodetes) y DBDt (dos etapas, dos rodetes). Según la versión, son posibles caudales de hasta 2.050 m³/h y niveles de vacío de hasta -450 mbar. La serie DB es adecuada para numerosas aplicaciones industriales, entre ellas el transporte neumático, el envasado, la impresión, el tratamiento de aguas residuales, el secado de superficies, los sistemas pick & place y las mesas de vacío.
Con la serie DB, Atlas Copco ofrece una gama probada de soplantes de canal lateral, desarrollada para ofrecer un funcionamiento limpio, un rendimiento fiable y un reducido mantenimiento. La construcción robusta y el principio de canal lateral, sin contacto y sin aceite, permiten un uso fiable en numerosas aplicaciones industriales. Gracias a su funcionamiento con poco desgaste, la serie DB ofrece una solución económica para procesos de vacío y de presión en los que se requiere aire limpio y sin aceite.
Eficiencia energética excepcional
La serie DB no solo es potente, sino también notablemente eficiente desde el punto de vista energético en toda la gama. Todos los modelos están equipados de serie con motores IE3 que cumplen la Directiva de diseño ecológico 2009/125/CE y satisfacen las normas cURus para los mercados de Estados Unidos y Canadá.
Funcionamiento silencioso
Gracias a un sofisticado diseño de los álabes y a silenciadores integrados tanto en el lado de aspiración como en el de descarga, la serie DB funciona con un nivel de ruido mínimo, lo que se traduce en un entorno de trabajo más agradable.
Aire de escape sin contaminación
La serie DB funciona según un principio sin contacto y sin aceite. Esto significa que el aire de escape permanece libre de contaminación por aceite y polvo, lo que garantiza la integridad del entorno de trabajo.
Principio de funcionamiento
La serie DB de Atlas Copco funciona según el principio de canal lateral. Un rodete con numerosos álabes gira sin contacto dentro de la carcasa. Los álabes aceleran el aire aspirado y la fuerza centrífuga lo empuja hacia fuera, al canal lateral; desde allí vuelve a entrar en la siguiente cámara del rodete y se acelera de nuevo. Así, la presión aumenta paso a paso en el recorrido desde la entrada hasta la salida.
Como el rodete no toca la carcasa, la serie DB funciona sin aceite y con poco desgaste. El medio bombeado no entra en contacto con aceite ni con otros lubricantes, y el aire de escape permanece limpio.
Las soplantes pueden utilizarse tanto para vacío como para presión. La construcción robusta y el principio de bajo mantenimiento permiten un funcionamiento continuo fiable en numerosas aplicaciones industriales.
La página de la tecnología muestra el principio de funcionamiento con un dibujo interactivo: Soplantes de canal lateral.
Condiciones de funcionamiento y prestaciones estándar
- Temperatura ambiente: de 0 a 40 °C
- Vacío alcanzable: hasta aprox. -450 mbar (presión diferencial), según el modelo
- Diseñada para aplicaciones de vacío y de presión sin aceite
Preguntas frecuentes
Preguntas sobre la serie DB de Atlas Copco
¿Qué modelos comprende la serie DB de Atlas Copco?
¿Qué velocidades de bombeo cubre la serie?
¿Cómo funciona la tecnología de la serie?
¿Suministra Ehrler & Beck repuestos y servicio técnico para la serie DB de Atlas Copco?
¿Qué modelo encaja con su proceso?
Indíquenos el gas que se va a transportar, la presión de trabajo y el caudal necesario; le asesoraremos sobre la selección, los repuestos y el servicio técnico.
