DURADRY DD 160 3Ph 380-460 V 50/60 Hz, LEYBONOL LVO 410 (PFPE)

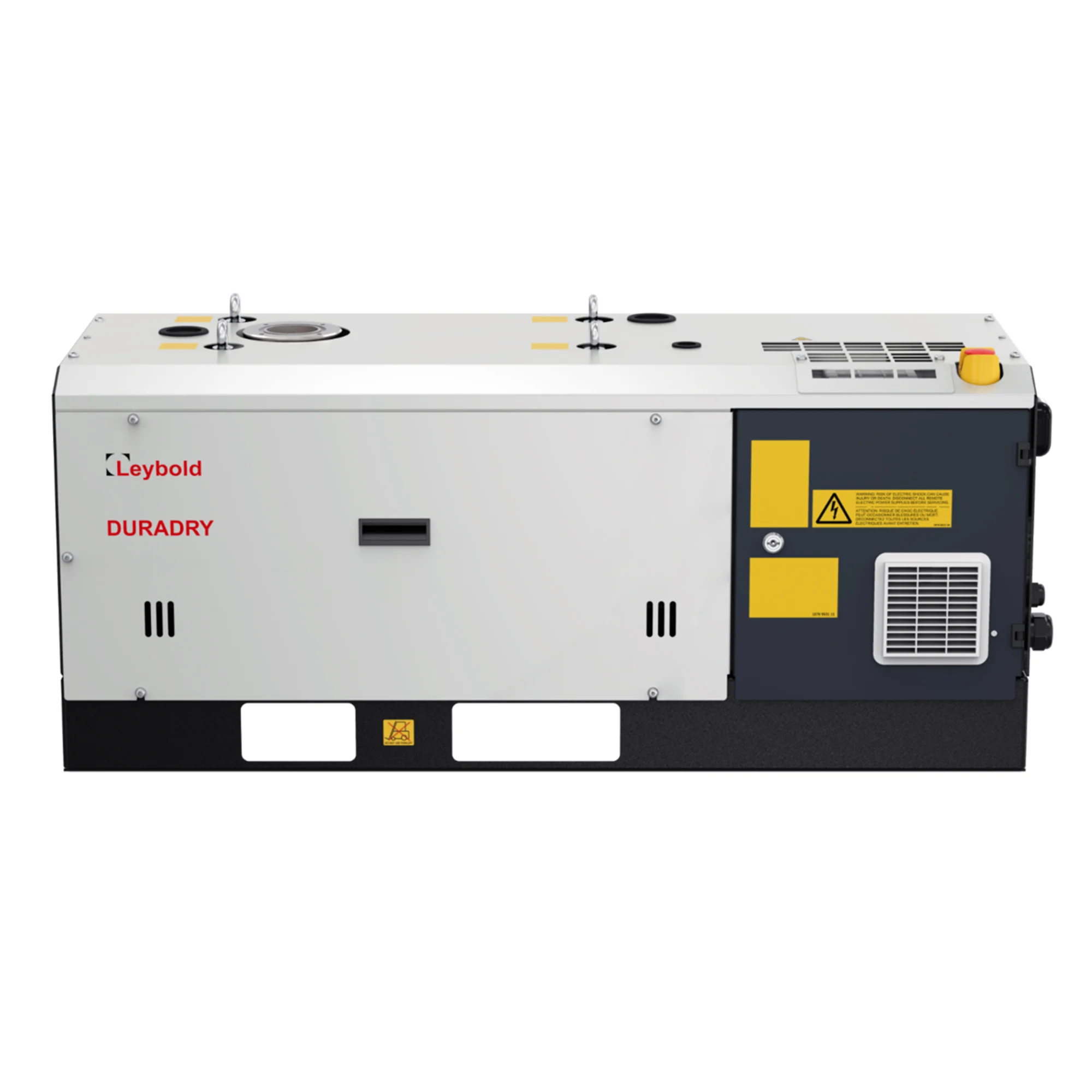

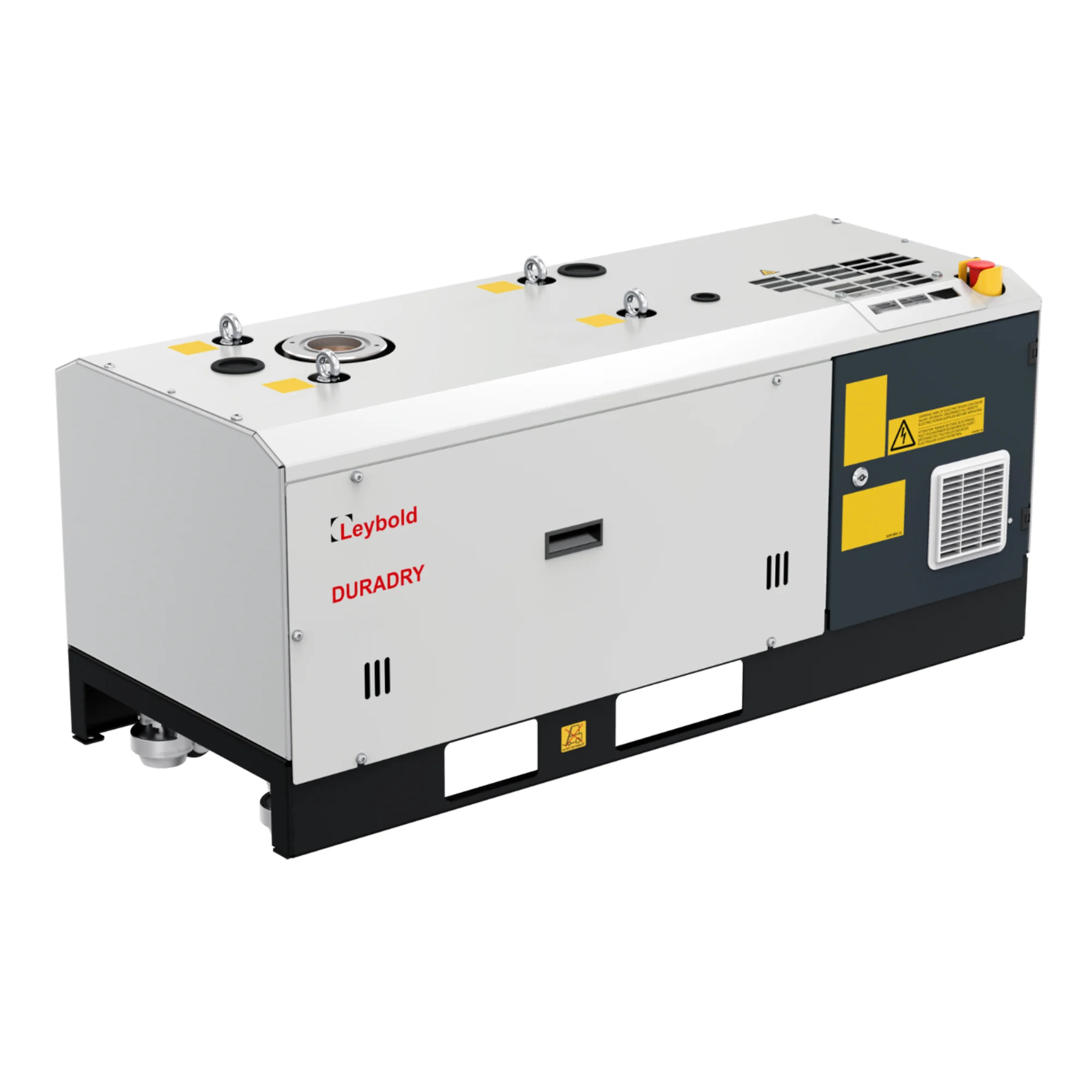

Die Leybold DURADRY DD 160 ist eine trockenverdichtende, wassergekühlte Schrauben-Vakuumpumpe mit 160 m³/h Spitzensaugvermögen und einem Presión final von < 1 × 10⁻² mbar. Als kleinste DURADRY bringt sie PFPE-Schmierung, hermetische Bauweise und Plug-&-Go-Konzept in ein kompaktes Gestell. Ehrler & Beck liefert die DURADRY DD 160 in zwei Variantes mit passendem Accesorios und Service.
Solicitar presupuesto para este producto Leer más
- Velocidad de bombeo 160 m³/h 50 Hz 160 m³/h 60 Hz
- Presión final 0,01 mbar
- Potencia nominal del motor 7,5 kW 50 Hz 7,5 kW 60 Hz
| Variante | Número de pieza |
|---|---|
| 3Ph 380-460 V 50/60 Hz, LEYBONOL LVO 410 (PFPE) (seleccionada) | 18100160V11CQV |
| 3Ph 200-240 V 50/60 Hz, LEYBONOL LVO 410 (PFPE) | 18100160V16CQV |
Leybold DURADRY DD 160 – der kompakte Einstieg in die neue Schraubenpumpen-Generation
Die DURADRY DD 160 erreicht ein Spitzensaugvermögen von 160 m³/h und einen Presión final von < 1 × 10⁻² mbar. Der Pumpenmotor ist mit 7,5 kW bemessen; bei Volllast nimmt die Pumpe laut Leybold 4,7 kW, am Presión final 3,8 kW auf. Mit 1265 × 520 × 566 mm und 305 kg teilt sie sich das Gestell mit der DD 250. Angesaugt wird über DN 63 ISO-K, ausgestoßen über DN 40 ISO-KF.Für raue Prozesse gebaut
Leybold beschreibt die DURADRY als PFPE-ready: Mit LEYBONOL LVO 410 verträgt sie hohe Temperaturen, hohe Sauerstoffanteile und leicht korrosive Bedingungen. Das vollständig hermetische System mit dynamischer Dichtung verhindert Ölleckagen, ein Edelstahl-Kühlsystem beugt Korrosion vor, und die Gasabdichtung schützt Dichtsystem, Lager und Lubricante vor Verunreinigung.Aplicaciones típicas
Kristallziehen, Beschichtung, Batteriebefüllung und -trocknung, Plasmareinigung und die Fertigung von Solarmodulen.Variantes der DURADRY DD 160
Die DURADRY DD 160 ist bei Ehrler & Beck in zwei Variantes erhältlich (Artikelnummern 18100160V11CQV, 18100160V16CQV). Die Potencia del motor beträgt 7,5 kW bei allen Variantes; die Tensión de red reicht von 200–240 V bis 380–460 V (50/60 Hz). Alle Versiones sind mit PFPE-Lubricante LEYBONOL LVO 410 gefüllt; das Peso beträgt 305 kg.Características der DURADRY-Reihe
- Patentiertes Schraubenrotor-Profil: trockene Verdichtung, maximale Rotordrehzahl 6600 min⁻¹
- PFPE-ready: Lubricante LEYBONOL LVO 410 für hohe Temperaturen, hohe Sauerstoffanteile und leicht korrosive Bedingungen
- Hermetisch dicht: dynamische Dichtung, keine Ölleckage
- Stabiles Wärmemanagement: Edelstahl-Kühlsystem gegen Korrosion
- Leise: weniger als 64 dB(A) mit Silenciador, geringe Vibration
- Smart Drive: überwacht Rotorfrequenz und Temperaturen zum Selbstschutz
| Velocidad de bombeo 50Hz | 160 |
|---|---|
| Velocidad de bombeo 60Hz | 160 |
| Presión final | 0,01 |
| Potencia nominal del motor 50Hz | 7,5 |
| Potencia nominal del motor 60Hz | 7,5 |
| Peso | 305 |
| Longitud | 126,5 |
| Anchura | 52 |
| Altura | 56,6 |
| Brida de conexión de entrada | DN 63 ISO-K |
| Brida de conexión de salida | DN 40 ISO-KF |
| Nivel de ruido | 64 dB(A) |
| Tipo de refrigeración | Refrigeración por agua |
| Tipo de aceite | Sin aceite |
Datos técnicos adicionales
| Datos técnicos | Valor |
|---|---|
| Spitzensaugvermögen | 160 m³/h |
| Presión final (nur Wellendichtungs-Spülgas) | < 1 × 10⁻² mbar |
| Presión de aspiración continua máx. | 1000 mbar (Velocidad de giro ggf. begrenzt) |
| Max. Auspuff-Gegendruck | 1,2 bar (abs.) |
| Capacidad de vapor de agua | 3,4 kg/h |
| Motor-Bemessungsleistung | 7,5 kW |
| Consumo de potencia bei Volllast | 4,7 kW |
| Consumo de potencia a presión final | 3,8 kW |
| Tensión de red | 380-460 V ± 10 %, 50/60 Hz, trifásico |
| Bemessungsstrom | 14–11 A |
| Max. Rotordrehzahl | 6600 min⁻¹ |
| Lubricante | LEYBONOL LVO 410 (PFPE), cantidad de llenado 0,7 l |
| Refrigeración | Wasser |
| Conexión de agua de refrigeración | G 3/8" Innengewinde |
| Kühlwasserdurchfluss | 4 l/min |
| Temperatura del agua de refrigeración | 5 bis 40 °C |
| Kühlwasserdruck, max. | 6,9 bar(g) |
| Conexión de gas de barrido | G 1/2" Innengewinde |
| Spülgasdruck | 2,5 bis 6,9 bar(g) |
| Wellendichtungs-Spülgas (dauernd) | max. 12 l/min |
| Gasballast (manuell einstellbar) | 0 bis 50 l/min |
| Nivel de ruido | < 64 dB(A) mit Silenciador |
| Schwingungspegel am Entrada | < 1,5 mm/s |
| Temperatura ambiente admisible | 5 bis 40 °C |
| Altitud de instalación, máx. | 2000 m |
| Grado de protección elektrisches System | IP2X (IEC 60529) |
| Materiales im Gasweg | Sphäroguss (Pumpe, Wellen, Rotoren), PTFE und Fluorelastomer (Dichtungen) |
| Nombre del producto | Número de artículo |
|---|---|
| LEYBONOL LVO 410 (PFPE), 1 Liter | L41001 |
| Filterkit Schaltschrankbelüftung DD 160 / DD 250 | 3490790547 |
| Nombre del producto | Número de artículo |
|---|---|
| Auspuff-Válvula antirretorno-Kit DN 40 KF für DD 160/250 | 115005A02 |
| Reinigbarer Silenciador DN 40 KF für DD 160/250 | M58810140 |
| Reinigbarer Silenciador DN 40 KF mit Bodenablass für DD 160/250 | M58810142 |
| Entrada-Staubfilter DN 63 ISO-K für DD 160/250 | M58810100 |
| Entrada-Flüssigkeitsabscheider DN 63 ISO-K für DD 160/250 | M58810120 |
| Multi-Ethernet-Karte (Profinet, Ethernet, Ethernet/IP) | 0017000176 |
| Profibus-Modul FC GA500 | 112005A78 |
| Relais-Modul (digitaler Ausgang) | 112005A70 |
| LCD-Bedienpanel FC GA500 | 112005A80 |
