Seitenkanal-Gebläse

G-Serie von Elmo Rietschle

Die G-Serie von Elmo Rietschle umfasst bewährte, leistungsstarke und nahezu wartungsfreie Seitenkanalverdichter für Vakuum- und Druckanwendungen.

51 Modelle ansehenAnfrage stellen

  • 51Modelle
  • 5Serien
  • 35m³/h Saugvermögen bei 50 Hz
  • 320mbar niedrigster Enddruck
  • 0,2–25,3kW Motornennleistung bei 50 Hz
G-Serie von Elmo Rietschle

Produktübersicht

Produkte der G-Serie von Elmo Rietschle

Mit den Filtern links grenzen Sie die Modelle nach ihren Kennwerten ein. Jede Zeile führt zum Modell mit technischen Daten und Varianten.

G-BH1 Serie 25 Modelle

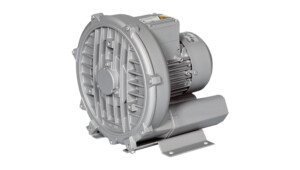

G-BH1 2BH1 100Saugvermögen Enddruck 910 mbarMotornennleistung 0,2 – 0,25 kW 50 Hz0,23 – 0,29 kW 60 HzVarianten 5

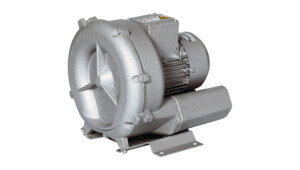

G-BH1 2BH1 200Saugvermögen Enddruck 960 mbarMotornennleistung 0,25 kW 50 Hz0,29 – 0,32 kW 60 HzVarianten 4
G-BH1 2BH1 300Saugvermögen Enddruck 880 – 900 mbarMotornennleistung 0,25 – 0,55 kW 50 Hz0,29 – 0,63 kW 60 HzVarianten 8

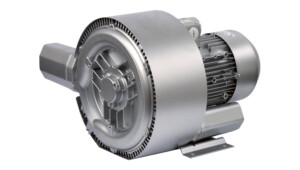

G-BH1 2BH1 310Saugvermögen Enddruck 790 – 810 mbarMotornennleistung 0,55 – 0,7 kW 50 Hz0,63 – 0,83 kW 60 HzVarianten 4
G-BH1 2BH1 330Saugvermögen Enddruck 880 – 920 mbarMotornennleistung 0,25 – 0,7 kW 50 Hz0,29 – 0,83 kW 60 HzVarianten 9

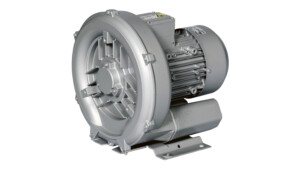

G-BH1 2BH1 400Saugvermögen Enddruck 810 – 880 mbarMotornennleistung 0,7 – 1,3 kW 50 Hz0,83 – 1,6 kW 60 HzVarianten 13
G-BH1 2BH1 410Saugvermögen Enddruck 680 – 690 mbarMotornennleistung 1,75 – 2,5 kW 50 Hz2 – 3 kW 60 HzVarianten 10
G-BH1 2BH1 430Saugvermögen Enddruck 820 – 890 mbarMotornennleistung 0,95 – 1,3 kW 50 Hz1,1 – 1,6 kW 60 HzVarianten 10
G-BH1 2BH1 490Saugvermögen Enddruck 860 mbarMotornennleistung 0,95 kW 50 Hz1,1 kW 60 HzVarianten 5

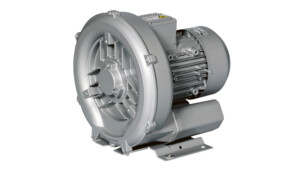

G-BH1 2BH1 500Saugvermögen Enddruck 750 – 910 mbarMotornennleistung 0,95 – 2,5 kW 50 Hz1,1 – 3 kW 60 HzVarianten 20

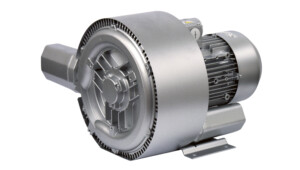

G-BH1 2BH1 510Saugvermögen Enddruck 630 mbarMotornennleistung 3,45 – 4,6 kW 50 Hz4 – 5,3 kW 60 HzVarianten 10
G-BH1 2BH1 530Saugvermögen Enddruck 780 – 880 mbarMotornennleistung 1,3 – 2,5 kW 50 Hz1,6 – 3 kW 60 HzVarianten 15
G-BH1 2BH1 600Saugvermögen Enddruck 710 – 870 mbarMotornennleistung 1,75 – 4,6 kW 50 Hz2 – 5,3 kW 60 HzVarianten 23
G-BH1 2BH1 610Saugvermögen Enddruck 580 – 830 mbarMotornennleistung 2,2 – 8,6 kW 50 Hz2,55 – 9,9 kW 60 HzVarianten 32
G-BH1 2BH1 630Saugvermögen Enddruck 740 – 840 mbarMotornennleistung 2,5 – 4,6 kW 50 Hz3 – 5,3 kW 60 HzVarianten 18
G-BH1 2BH1 640Saugvermögen Enddruck 760 – 850 mbarMotornennleistung 4 – 8,6 kW 50 Hz4,6 – 9,9 kW 60 HzVarianten 15
G-BH1 2BH1 690Saugvermögen Enddruck 800 – 840 mbarMotornennleistung 2,5 – 3,45 kW 50 Hz3 – 4 kW 60 HzVarianten 12
G-BH1 2BH1 800Saugvermögen Enddruck 680 – 800 mbarMotornennleistung 4 – 8,6 kW 50 Hz4,6 – 9,9 kW 60 HzVarianten 29
G-BH1 2BH1 810Saugvermögen Enddruck 540 – 600 mbarMotornennleistung 7,5 – 17,3 kW 50 Hz8,6 – 19,9 kW 60 HzVarianten 18
G-BH1 2BH1 830Saugvermögen Enddruck 680 – 850 mbarMotornennleistung 4 – 8,6 kW 50 Hz4,6 – 9,9 kW 60 HzVarianten 29
G-BH1 2BH1 900Saugvermögen Enddruck 640 – 810 mbarMotornennleistung 8,5 – 21,3 kW 50 Hz9,8 – 24,5 kW 60 HzVarianten 34
G-BH1 2BH1 910Saugvermögen Enddruck 560 – 730 mbarMotornennleistung 12,6 – 25,3 kW 50 Hz14,5 – 29 kW 60 HzVarianten 20
G-BH1 2BH1 930Saugvermögen Enddruck 680 – 880 mbarMotornennleistung 8,5 – 21,3 kW 50 Hz9,8 – 24,5 kW 60 HzVarianten 32
G-BH1 2BH1 940Saugvermögen Enddruck 700 – 850 mbarMotornennleistung 17,3 – 25,3 kW 50 Hz19,9 – 29 kW 60 HzVarianten 12

G-BH2 Serie 9 Modelle

G-BH7 Serie 15 Modelle

G-BH9 Serie 1 Modell

G-BH100 Serie 1 Modell

Modellvergleich

Über die Serie

Merkmale und Vorteile der G-Serie

Die Serie im Überblick

Mit Leistungen bis 3.000 m³/h und Druckdifferenzen von über 1.000 mbar bietet die Serie vielseitige Lösungen für unterschiedlichste industrielle Anforderungen.

Die robusten und leichten Verdichter überzeugen durch geringen Geräuschpegel, hohe Zuverlässigkeit und lange Lebensdauer. Dank 50/60-Hz-Motoren sowie UL/CSA- und IEC/EN-Zertifizierungen sind sie weltweit einsetzbar. Für bestimmte Modelle sind auch ATEX-Ausführungen verfügbar.

Die G-Serie kann mit externen oder integrierten Frequenzumrichtern drehzahlgeregelt werden und lässt sich durch umfangreiches Zubehör, einschließlich spezieller Schallschutzhauben, flexibel an verschiedene Anwendungen anpassen.

Mit der G-Serie bietet Elmo Rietschle eine bewährte Baureihe ölfreier Seitenkanal-Vakuumpumpen und Verdichter, die für zuverlässigen Betrieb, geringen Wartungsaufwand und lange Lebensdauer entwickelt wurde. Das berührungslose Seitenkanalprinzip ermöglicht eine saubere und verschleißarme Förderung ohne Öl oder Schmierstoffe im Fördermedium. Dank der verschiedenen Baugrößen und Ausführungen bietet die G-Serie eine flexible Lösung für zahlreiche Vakuum- und Druckluftanwendungen in Industrie und Materialhandling.

Ölfreier und Sauberer Betrieb

Die G-Serie von Elmo Rietschle arbeitet vollständig ölfrei und berührungslos. Dadurch wird eine saubere Förderung ohne Ölverunreinigungen ermöglicht und die Geräte eignen sich besonders für Anwendungen mit hohen Anforderungen an die Luftqualität.

Robust und Wartungsarm

Das berührungslose Seitenkanalprinzip sorgt für einen geringen Verschleiß und einen reduzierten Wartungsaufwand. Die robuste Konstruktion ermöglicht einen zuverlässigen Dauerbetrieb und eine lange Lebensdauer.

Vielseitig Einsetzbar

Die verschiedenen Baugrößen und Ausführungen der G-Serie ermöglichen eine flexible Anpassung an unterschiedliche Anforderungen. Sie eignet sich sowohl für Vakuum- als auch für Druckanwendungen, beispielsweise in der Verpackungsindustrie, beim Materialhandling, bei der pneumatischen Förderung und beim Vakuumheben.

Arbeitsprinzip

Die G-Serie von Elmo Rietschle arbeitet nach dem bewährten Prinzip der Seitenkanal-Vakuumtechnik. Ein berührungslos laufendes Laufrad rotiert innerhalb des Gehäuses und erzeugt durch die spezielle Geometrie des Seitenkanals eine kontinuierliche Förderung und Verdichtung der angesaugten Luft. Je nach Ausführung können die Geräte ein- oder mehrstufig ausgeführt sein und dadurch unterschiedliche Druck- und Vakuumleistungen erreichen.

Die ölfreie und berührungslose Konstruktion ermöglicht einen sauberen Betrieb ohne Öl oder Schmierstoffe im Fördermedium. Dadurch eignet sich die G-Serie besonders für Anwendungen, bei denen eine zuverlässige und kontaminationsfreie Vakuum- oder Drucklufterzeugung erforderlich ist.

Das robuste und verschleißarme Funktionsprinzip ermöglicht einen wartungsarmen und zuverlässigen Dauerbetrieb. Die G-Serie bietet eine große Auswahl an Baugrößen und Leistungsstufen und eignet sich für zahlreiche industrielle Anwendungen, darunter Vakuumheben, pneumatische Förderung, Verpackung, Materialhandling und allgemeine Vakuum- und Druckluftanwendungen.

Das Funktionsprinzip zeigt die Technologieseite mit einer interaktiven Zeichnung: Seitenkanal-Gebläse.

Standard-Betriebsbedingungen und -Leistungen

  • Maximal zulässiger Differenzdruck: bis ca. 1.100 mbar, je nach Modell und Betriebsart
  • Für trockene, ölfreie Vakuum- und Druckluftanwendungen konzipiert

Häufige Fragen

Fragen zur G-Serie von Elmo Rietschle

Welche Modelle umfasst die G-Serie von Elmo Rietschle?
Der Katalog von Ehrler & Beck führt 51 Modelle der Serie. Die Produktübersicht nennt jedes Modell mit seinen Kennwerten und der Zahl seiner Varianten; die Modellseite zeigt die technischen Daten.
Welches Saugvermögen deckt die Serie ab?
Das Saugvermögen beträgt bei 50 Hz 35 m³/h. Die Angabe stammt aus den Produktdaten der einzelnen Modelle; Werte für 60 Hz stehen, soweit vorhanden, in der Produktübersicht.
Welchen Enddruck erreichen die Modelle der Serie?
Je nach Modell liegt der Enddruck zwischen 320 und 960 mbar. Maßgeblich sind die Angaben auf der Seite des jeweiligen Modells.
Wie funktioniert die Technik der Serie?
Die Serie gehört zum Bereich Seitenkanal-Gebläse. Die Technologieseite erklärt das Funktionsprinzip mit einer interaktiven Zeichnung und nennt alle Serien dieser Technik.
Liefert Ehrler & Beck Ersatzteile und Service für die G-Serie von Elmo Rietschle?
Ja. Ehrler & Beck liefert die Modelle der Serie sowie Ersatzteile und Zubehör und übernimmt Wartung und Reparatur. Für ein Angebot genügt eine Anfrage mit Modell oder Teilenummer.

Welches Modell passt zu Ihrem Prozess?

Nennen Sie uns das geförderte Gas, den Arbeitsdruck und die benötigte Fördermenge – wir beraten Sie zu Auswahl, Ersatzteilen und Service.
